在verilog的世界里，循环与计数有着“暧昧的”关系。

不知道，读者有没有这种感觉——明明我想循环10次，结果怎么才9（却有11）次？？

明明我想延时10个时钟，为什么只有9（却有11）？？

这种不确定感觉，也曾经一度困扰这笔者，今天我们就让“循环”和“计数”做到心中

有数！

循环，编程中再常见不过了，verilog中如何实现循环？For？NO！For是不推荐使用的。

在verilog中推荐用状态机实现循环，做个实验，循环发送7个脉冲：

reg [3:0]i; reg [3:0]num1; always @(posedge CLK or negedge RSTn) if(!RSTn) begin i <= 4'd0; num1 <= 4'd0; plus <= 1'b0; end else case(i) 0://循环判断 begin if(num1 == 7)begin num1 <= 4'd0; i <= 4'd3; end //跳出循环 else i <= i + 1'b1; //进入循环 end 1://循环体 begin //具体操作内容 plus <= 1'b1; i <= i + 1'b1; end 2: begin plus <= 1'b0; num1 <= num1 + 1'b1;//循环次数加1 i <= 4'd0; end 3://循环出口 begin i <= i; end endcase

整个循环分为3个主体部分：

1、循环判断：判断——是继续进入循环体，还是跳出循环。

2、循环体：循环时，需要完成的任务。

3、循环出口：跳出循环的去处。

过程分析：

首先，num1是用来计算循环的次数，所以初始值为0，表示一开始的时候，一次也

没有循环。

其次，循环判断置于循环的最上方，进入循环体后，执行每次循环需完成的任务，任务

完成后，累加num1，跳回循环判断状态。直到num1等于7，才跳出循环。

我们发现，num1从头到尾，始终能反映循环的真实次数，num1等于几，就表示当前已经

循环了都少次，绝不含糊（这个就叫做循环不变式！）

那么当我们判断num1 == 7是，表明程序已经循环了7次（而不是模棱两可的，是第7次，还是已经7次了？）也就是说已经发了7个脉冲！此时跳出循环。

如此一来，循环次数，心中有数，num1 就是我们的指示标，仿真如下：

如果，感觉还不过瘾，我们看看，循环如何嵌套，我继续做实验，每个脉冲下再发3个脉冲。

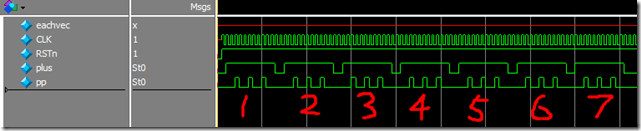

思路基本是一样的，我先把仿真图贴出来如下，笔者想想如何用嵌套循环实现～～

实现程序如下：

reg [3:0]i; reg [3:0]num1; reg [3:0]num2; always @(posedge CLK or negedge RSTn) if(!RSTn) begin i <= 4'd0; num1 <= 4'd0; num2 <= 4'd0; plus <= 1'b0; pp <= 1'b0; end else case(i) 0://W判断 begin if(num1 == 7)begin num1 <= 4'd0; i <= 4'd6; end //跳出循环 else i <= i + 1'b1; //进入循环 end 1://W循环体 begin plus <= 1'b1; i <= i + 1'b1; end 2://N循环判断 begin if(num2 == 3)begin num2 <= 4'd0; i <= 4'd5; end //跳出循环 else i <= i + 1'b1; //进入循环 end 3://N循环体入口 begin pp <= 1'b1; i <= i + 1'b1; end 4://N循环体 begin pp <= 1'b0; i <= 4'd2; num2 <= num2 + 1'b1;//循环次数加1 end 5://W循环体，N入出口 begin plus <= 1'b0; i <= 4'd0; num1 <= num1 + 1'b1;//循环次数加1 end 6://W出口 begin i <= i; end endcase

W表示外层循环，N表示内层循环，为了可读性更强，我故意将内层循环缩进了～～

//------------------------------------------------------------------------------------------------------

好了循环，说完了，我们再来看看计数！

在驱动一些芯片的时候，我们往往会去写一些驱动时序。FPGA的时钟往往是比较快的，我们往往通过

计数来实现精准的延时。

举个例子，FPGA跑在100M时钟下（周期是10ns），一个芯片的读信号需要持续拉高40ns有效，

那么FPGA就需要将读信号置高4个周期。此时我们就要借助计数的力量了。

我来模拟一下这个程序：（计数，试验1）

reg [3:0]i; always @(posedge CLK or negedge RSTn) if(!RSTn) begin i <= 4'd0; C0 <= 4'd0; read <= 1'b0; end else case(i) 0: begin read <= 1'b1; if(C0 == 4)begin C0 <= 4'd0; i <= i + 1'b1; end else begin C0 <= C0 + 1'b1; end end 1: begin read <= 1'b0; i <= i + 1; end 2: begin read <= 1'b1; if(C0 == 4)begin C0 <= 4'd0; i <= i + 1'b1; end else begin C0 <= C0 + 1'b1; end end 3: begin read <= 1'b0; i <= i; end endcase

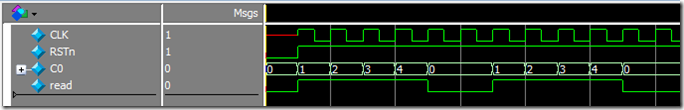

我们的意图是延时4个周期，但是实际却延时了五个周期，原因是归零的时候，用了一个周期。

我修改程序如下：（计数，试验2）

reg [3:0]i; always @(posedge CLK or negedge RSTn) if(!RSTn) begin i <= 4'd0; C0 <= 4'd0; read <= 1'b0; end else case(i) 0://第一次拉高 begin if(C0 == 4)begin C0 <= 4'd0; i <= i + 1'b1; read <= 1'b1;end else begin C0 <= C0 + 1'b1; read <= 1'b1;end end 1: begin read <= 1'b0; i <= i + 1; end 2://第二次拉高 begin if(C0 == 4)begin C0 <= 4'd0; i <= i + 1'b1; read <= 1'b1;end else begin C0 <= C0 + 1'b1; read <= 1'b1;end end 3: begin read <= 1'b0; i <= i; end endcase

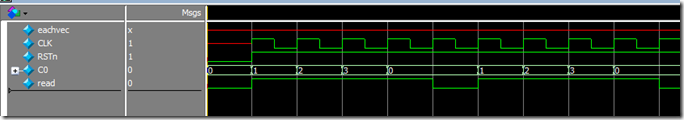

此时，发现此时read是拉高了4个周期，与预期相符。但是你还得发现，此时两次拉高直接的间隔由一个

周期变成了两个周期。如果为此你感觉不爽，你可以继续改：（计数，试验3）

reg [3:0]i; always @(posedge CLK or negedge RSTn) if(!RSTn) begin i <= 4'd0; C0 <= 4'd0; read <= 1'b0; end else case(i) 0: begin read <= 1'b1; if(C0 == 3)begin C0 <= 4'd0; i <= i + 1'b1; end else begin C0 <= C0 + 1'b1; end end 1: begin read <= 1'b0; i <= i + 1; end 2: begin read <= 1'b1; if(C0 == 3)begin C0 <= 4'd0; i <= i + 1'b1; end else begin C0 <= C0 + 1'b1; end end 3: begin read <= 1'b0; i <= i; end endcase

小结一下：以上面这种形式，计数时，每次等于4的时刻，应该是停止计数的时刻，也是复位计数值的

时刻，也同时可以是状态跳转的时刻。这个“时刻”是会消耗一个周期的。你可以将其利用起来，如

试验3，好处是节约了一个时钟，弊端是可读性，就没有试验2好了。

我还是比较推荐试验2这种形式，因为他和之前讲的循环的思维是统一的（等于4是停止计数的时刻，

类似于，跳出循环的时刻）。

//---------------------------------------------------------------------------------------------------------------------

为了进一步，看清问题的本质，我们继续做两个试验：

reg [3:0]C0; always @(posedge CLK or negedge RSTn) if(!RSTn) begin C0 <= 4'd0; end else begin if(C0 == 4)begin C0 <= 4'd0; end else begin C0 <= C0 + 1'b1; end end

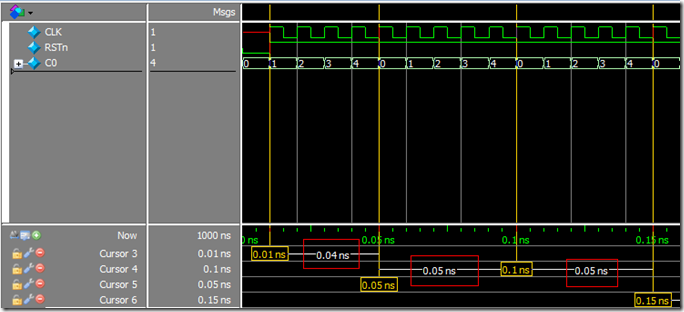

这是一个无限的循环，第一次间隔的是4个时钟周期，之后的间隔都是5个周期。因为第一次置0这个事情是复位完成的，或者说，初始值本就是0，而之后的却是需要一个周期去完成置0，所以间隔变成了5。

reg [3:0]C0; always @(posedge CLK or negedge RSTn) if(!RSTn) begin C0 <= 4'd0; end else begin if(C0 == 4)begin C0 <= 4'd1; end else begin C0 <= C0 + 1'b1; end end

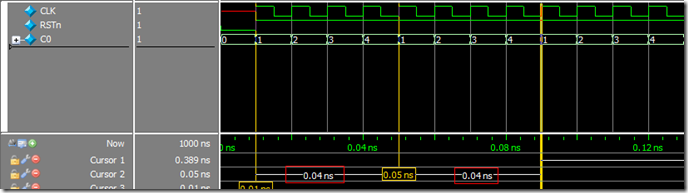

这样的话，直接利用C0 == 4这个周期，完成4到1的转变，从而之后的间隔也都变成了4.

总结：

1、循环注意，循环不变式，利用它，做到循环次数心中有数。

2、计数注意，停止计数的时刻（计数复位的时刻），是会消耗时钟的，你可以将其利用起来，充当计数周期，

也可以让其作为单纯的复位时刻。

3、注意循环和计数的相似性。
