LATCH ：就是锁存器。由电平触发，非同步控制。在使能信号有效时latch相当于通路，在使能信号无效时latch保持输出状态。

LUT和LATCH 他们的共同点是：均属于组合逻辑（和时钟没有半点关系）。

不同点是：LUT是FPGA最小单元的组成结构，而LATCH不是。

说道LATCH就不得不提到FF，FF（Flip Flop）：触发器。

那么DFF就是，众所周知的D类触发器。它是边沿触发的，归为时序逻辑。

他和reg又有着什么关系呢？reg就是由DFF组成的。一个8位的寄存器，就是用了8个同步的D触发器。

一般一个FPGA最小单元就会包含多个LUT和多个REG，且REG的个数多于LUT。（这个以后再具体分析）

关系都找出来了，我们来做些实验，看看下列代码都能综合出什么东西：

实验1：

module testlatch ( input a, input b, output reg q ); always @(a or b) if(a == 1'b1) q = b; endmodule

实验2：

module testlatch ( input a, input b, output reg q ); always @(a or b) if(a == 1'b1) q = b; else q = a; endmodule

实验3：

module testlatch ( input CLK, input a, input b, output reg q ); always @(posedge CLK) if(a == 1'b1) q = b; endmodule

总结：
1、always （*）或者 assign 综合出的就是LUT构建的东西，可认为就是LUT。
2、在always （*）的情况下，如果if 或者cace 不完整的话，会综合出latch，导致不稳定。

3、在always （posedge CLK）的情况下，综合出的是reg，即使if，或者case不完整，也不会综合出latch。

4、不要用latch作为模块名，会报错，这个名字已经被Quartus占用了。

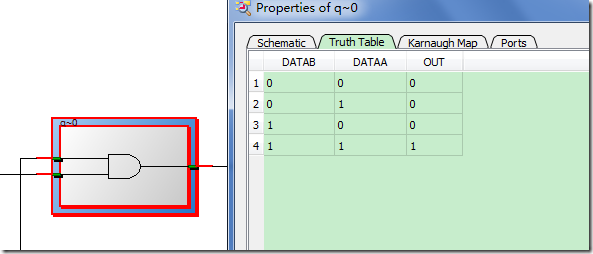

大家可能会说，并没有看到LUT，我们知道LUT就是查找表，去technology Map Viewer，去看看：

就知道RTL那些 “梯形的选择器” ，其实就是由LUT构成的！！

梯形选择器，类似于：

一句话点题：

万能查表法再加上寄存器就保证了快速运算逻辑，这就是FPGA！
