话说，最近跟着彬哥步伐总算跨入了VIP的门槛，实现了摄像头采集，VGA实时显示。心里那是一个开心啊！

终于可以开始VIP之旅了～～

没兴奋多久，就被3×3算法模板这只拦路虎，打了个下马威～～

要理解CB的3×3算法模板，必须深刻理解Shift Ram，这是必然的～～

CB已经为我们付出很多，应此我少走了很多弯路，但是要是在这里就卡住了，那我还真是弱爆了～～

一步一步来，VIP之旅才刚刚开始～～

那么，就开始攻克Shift Ram吧！

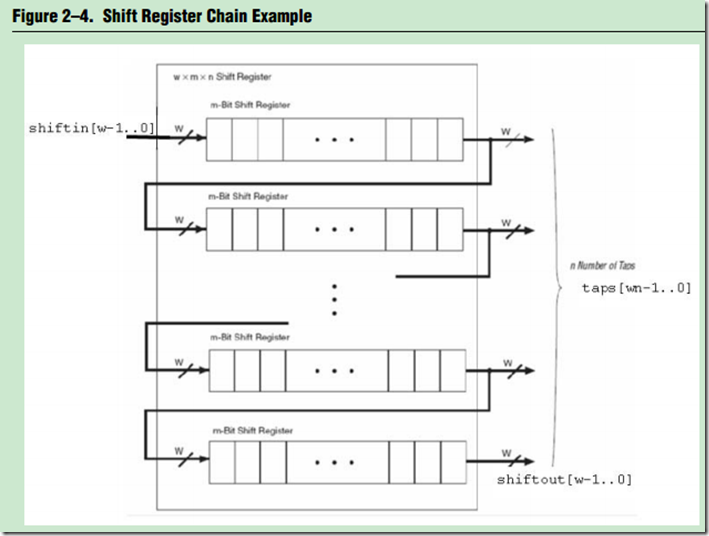

我们就从手册里给出的例子开刀：

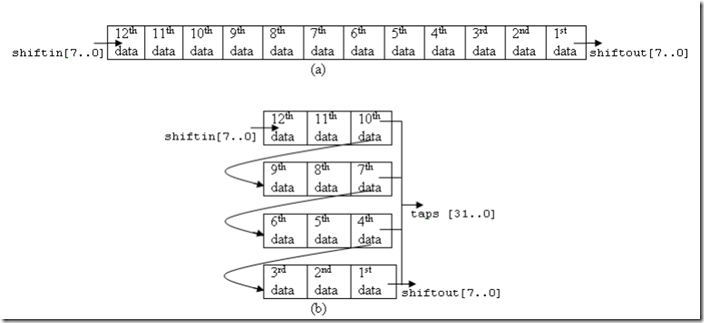

观察上图，给人的感觉就是Shift Ram是一长长的寿司，我们可以将其切成一段段的，再将其摆在盘子里。

上面就是一条长12节的寿司，可将其每三节划分为一段，切成了4段放在盘子里。如何去切当然是MegaWizard

设置说了算：

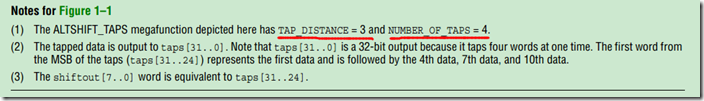

NUMBER_OF_TAPS = 4 行等于4

TAP_DISTANCE = 3 列等于3

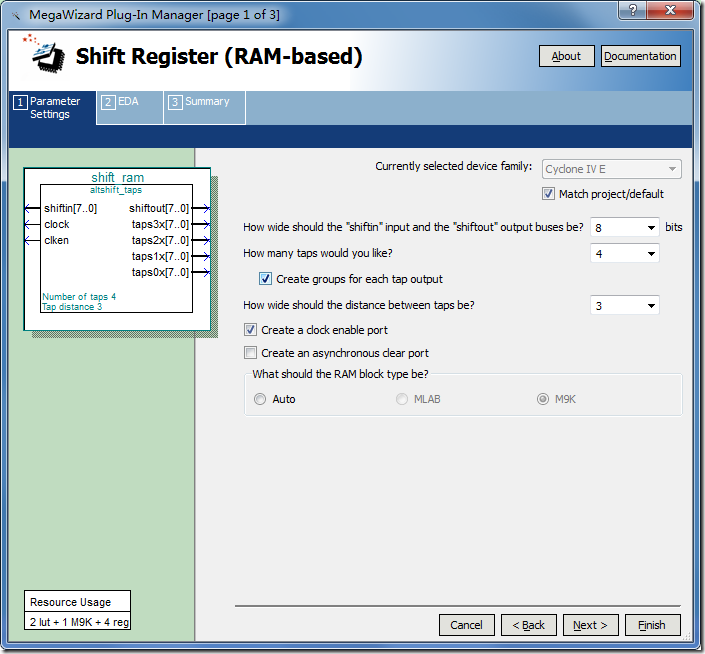

按照例子，我们做如下设置～～

如此设置后，一个长为12的数据链，就变成了一个3*4数据表格了～～

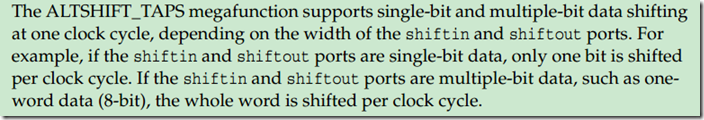

每一个有效的时钟Shift Ram就会移动一个数据，相应的端口会将数据输出：

了解到这里，我们就可以开始测试Shift Ram了

我的思路是，没隔一段时间，向Shift Ram中写入12个数据，12个数据分别是1～12；

程序如下：

module test_shift_ram ( input CLK, input RSTn, output [7:0]row3_data, output [7:0]row2_data, output [7:0]row1_data, output [7:0]row0_data, output [7:0]shiftout ); reg shift_clk_en = 1'b0; reg [7:0]shiftin; shift_ram shift_ram_inst ( .clken ( shift_clk_en ), .clock ( CLK ), .shiftin ( shiftin ), .taps0x ( row0_data ), .taps1x ( row1_data ), .taps2x ( row2_data ), .taps3x ( row3_data ), .shiftout ( shiftout ) ); reg [3:0]i; reg [9:0]C0; always @(posedge CLK or negedge RSTn) if(!RSTn) begin i <= 4'd0; shift_clk_en <= 1'b0; shiftin <= 8'd0; C0 <= 10'd0; end else case(i) 0: begin if(C0 == 7)begin C0 <= 10'd0; i <= i + 1'b1;shift_clk_en <= 1'b1;end else begin C0 <= C0 + 1'b1; i <= i; end end 1: begin shiftin <= 8'd1; i <= i + 1'b1; end 2: begin shiftin <= 8'd2; i <= i + 1'b1; end 3: begin shiftin <= 8'd3; i <= i + 1'b1; end 4: begin shiftin <= 8'd4; i <= i + 1'b1; end 5: begin shiftin <= 8'd5; i <= i + 1'b1; end 6: begin shiftin <= 8'd6; i <= i + 1'b1; end 7: begin shiftin <= 8'd7; i <= i + 1'b1; end 8: begin shiftin <= 8'd8; i <= i + 1'b1; end 9: begin shiftin <= 8'd9; i <= i + 1'b1; end 10: begin shiftin <= 8'd10; i <= i + 1'b1; end 11: begin shiftin <= 8'd11; i <= i + 1'b1; end 12: begin shift_clk_en <= 1'b0; shiftin <= 8'd12; i <= i + 1'b1; end 13: begin i <= 4'd0; end endcase endmodule

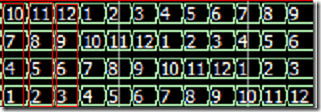

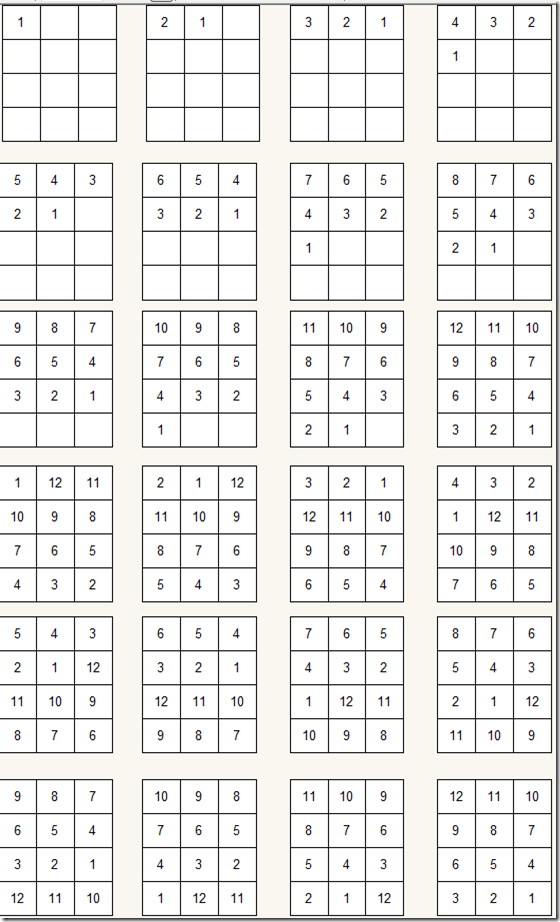

先不仿真，再脑海里先模拟这个过程，于是乎“这幅图就存在我深深的脑海里”^_^：

看到第12幅表格，和第24副表格已经重合了，那么接下来的将是13副到14副的循环。

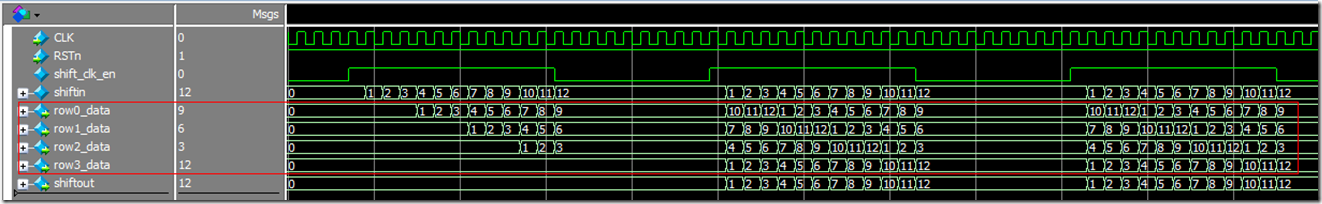

好了，下面直接看仿真图吧～～、

第一次循环，并不是每个端点，每个时刻都能输出数据，原因是之前它的空的，暂且不与理会～～

第二次循环开始，数据已经是满了：

顺序和输入时的相反～～

然后，联系观看几幅图：

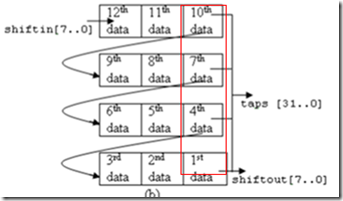

那其实我们发现，当表格被填满后。再用3（表格的宽度）个周期，就可以将数据读出～～

顺序就是：

最后还有一点需要注意：

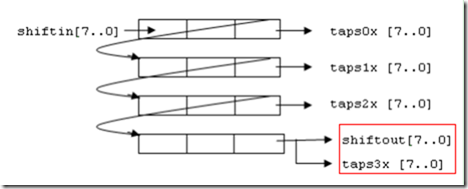

taps3x（及最后一行） 和 shiftout其实就是一个端口，所以上述仿真图

可以看到他们俩的数据是完成一样的～～

那么，再来看看彬哥的思路：

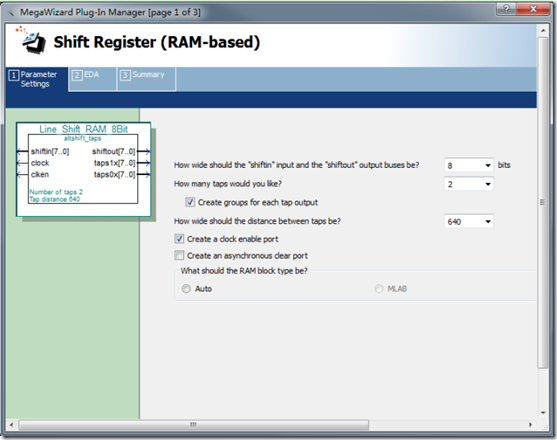

这一个两行，每行宽度为640的shift ram，再加上一字节shift_in，构成三行，如下图:

目前就理解到这了，继续探索吧～～

（PS：文中的“CB”，"彬哥”，就是CrazyBingo咯～～^_^,再感谢你的奉献～～）

技术讨论欢迎加群～～电子技术协会 362584474
