inout仿真终极方案

发表于 2014/3/27 10:03:44 阅读（3474）

仿真inout确实是个麻烦事，同一个端口，既要写TestBeach输入激励信号，又要观察输出的响应信号。但是往往，就看到了自己的输入激励，而看不到响应信号，今天就通过一个例子，提出一个简单的仿真方案。
首先，建模部分如下：

1:moduleinout_test

2:(

3:inputCLK,

4:inputRSTn,

5:

6:inout[31:0] pci_ad

7:);

8:

9:parameterread_ad = 1'b0;

10:parameter write_ad = 1'b1;

11:

12:reg pci_ad_oe;

13:reg [31:0]pci_dat_out;

14:assign pci_ad = pci_ad_oe ? pci_dat_out : 32'bZ;

15:

16:reg [3:0]i;

17:always @(posedge CLK or negedge RSTn)

18:if(!RSTn)

19:begin

20:i <= 4'd0;

21:pci_ad_oe <= read_ad;

22:pci_dat_out <= 32'd0;

23:end

24:else

25:case(i)

26:0:

27:begin

28:pci_ad_oe <= read_ad;

29:i <= i + 1'b1;

30:end

31:1:

32:begin

33:i <= i + 1'b1;

34:end

35:2:

36:begin

37:i <= i + 1'b1;

38:end

39://------

40:3:

41:begin

42:pci_ad_oe <= write_ad;

43:pci_dat_out <= 32'd33;

44:i <= i + 1'b1;

45:end

46:4:

47:begin

48:pci_dat_out <= 32'd44;

49:i <= i + 1'b1;

50:end

51:5:

52:begin

53:pci_dat_out <= 32'd55;

54:i <= i + 1'b1;

55:end

56:6:

57:begin

58:pci_dat_out <= 32'd66;

59:end

60:

61:endcase

62:

63:endmodule

观察程序：inout [31:0] pci_ad； pci_ad声明为inout变量。
而是关键实现输入输出的语句是：
assign pci_ad = pci_ad_oe ? pci_dat_out : 32'bZ;

当变量 pci_ad_oe == 1 时，pci_ad作为输出端口，将pci_dat_out的值输出，
此时控制pci_dat_out就能控制pci_ad的输出。

当 pci_ad_oe == 0 时，pci_ad作为输入端口，此时pci_dat_out对端口不再
产生影响，能影响pci_ad的只能是外部的激励（输入信号）。

接着看程序，步骤0，1，2，（即当i为0，1，2）时pci_ad作为输入端口，
接收外部的激励信号；步骤3，4，5，6时，pci_ad作为输出端口，输出
响应信号。

建模部分完毕，接着编写TestBeach：

1:`timescale 1 ps/ 1 ps

2:moduleinout_test_vlg_tst();

3:

4:reg CLK;

5:reg RSTn;

6:reg [31:0] treg_pci_ad;

7:

8:wire [31:0] pci_ad;

9:

10:assign pci_ad = treg_pci_ad;

11:

12:inout_test i1 (

13:.CLK(CLK),

14:.RSTn(RSTn),

15:.pci_ad(pci_ad)

16:);

17:

18:initial

19:begin

20:RSTn = 0; #10 RSTn = 1;

21:CLK = 1; forever #5 CLK = ~CLK;

22:end

23:

24:reg [3:0]Ti;

25:always @(posedge CLKornegedge RSTn)

26:if(!RSTn)

27:begin

28:Ti <= 4'd0;

29:end

30:else

31:case(Ti)

32:0:

33:begin

34:treg_pci_ad <= 32'd1;

35:Ti <= Ti + 1'b1;

36:end

37:1:

38:begin

39:treg_pci_ad <= 32'd2;

40:Ti <= Ti + 1'b1;

41:end

42:2:

43:begin

44:treg_pci_ad <= 32'd3;

45:Ti <= Ti + 1'b1;

46:end

47:3:

48:begin

49:treg_pci_ad <= 32'd4;

50:Ti <= Ti + 1'b1;

51:end

52:4:

53:begin

54:treg_pci_ad <= 32'd5;

55:Ti <= Ti + 1'b1;

56:end

57:5:

58:begin

59:treg_pci_ad <= 32'd6;

60:Ti <= Ti + 1'b1;

61:end

62:6:

63:begin

64:treg_pci_ad <= 32'd7;

65:end

66:

67:endcase

68:

69:endmodule

首先，说明在建模完成之后，我喜欢自动生成TestBeach，这样的好处是他会根据你的建模程序，
自动生成变量声明，正好和你的建模一一对应，而不用自己一个个声明。当然主体测试程序还是

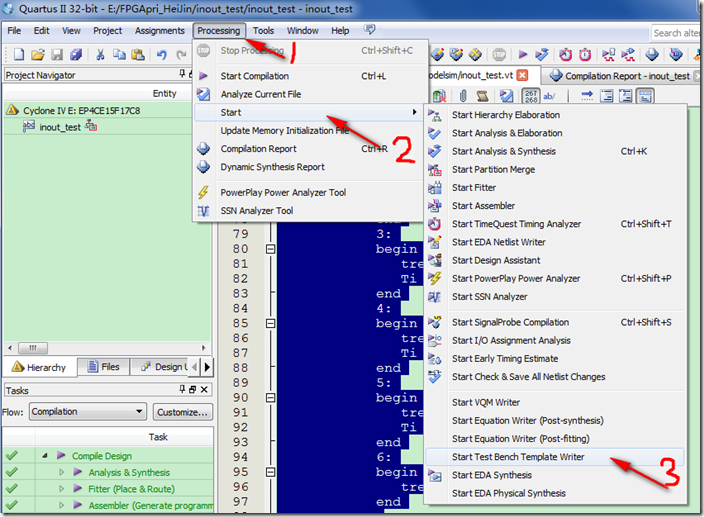

得自己编写。具体步骤方法如下图所示：

接着看，TestBeach的具体内容：

assign pci_ad = treg_pci_ad;这句也自动生成的，每当你声明了一个inout端口，他就会自动生成
一个变量，这个变量的命名方法就是在你的inout变量名字前加一个“treg_”前缀。这个变量的作用
就是让你模拟激励信号的。也就是说，inout的输入信号就靠他了。

回头看看建模部分，有步骤i（0～6），共7个，同样在TestBeach有步骤Ti（0～6）共7个，且

他们是一一对应的，不理解这个对应关系不要紧，我想把仿真图调出来给您瞧瞧：

没错他们在时钟上是一一对应的。我们记得在建模时，步骤0，1，2，总线是作为输入状态的，此时
可观察激励信号，步骤3，4，5，6是输出时刻，观察响应信号。

而在，TestBeach中Ti的7个步骤全部是输入激励信号。于是我们猜测，在步骤0，1，2时，我们看到是
激励信号，也就是treg_pci_ad的值——分别是0，1，2。而步骤3，4，5，6时treg_pci_ad的值不再起
作用，我们看到的应该是响应信号pci_dat_out的值33，44，55，66。是不是这样呢，我们继续看仿真

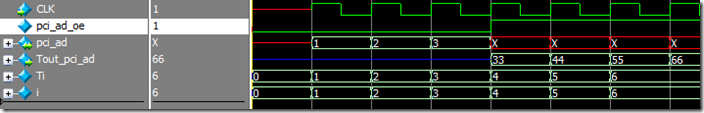

图：
