说明下，我的TFT所用的控制芯片是SSD1289，用纯 Verilog驱动，不用nios。

首先，必须介绍下SSD1289，我看网上很多资料都是介绍ILI9325的，介绍SSD1289

的比较少，我找了好久，找到了一个介绍SSD1289的帖子写不错～～

http://forum.eepw.com.cn/thread/209537/4

这里在它的基础上，我也好好总结下：

先来看看几个总要的寄存器：

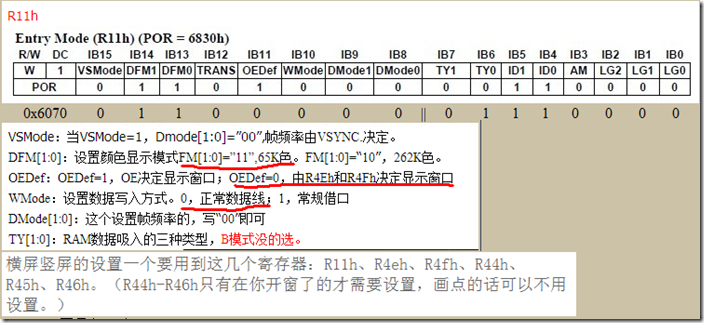

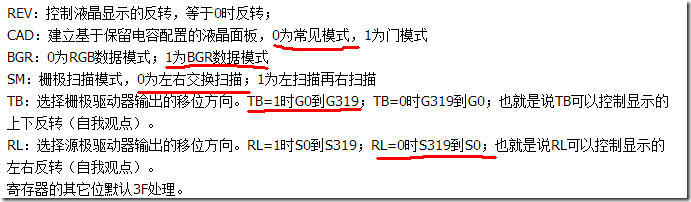

总结：这个寄存器主要是设置，扫屏时的扫屏顺序。

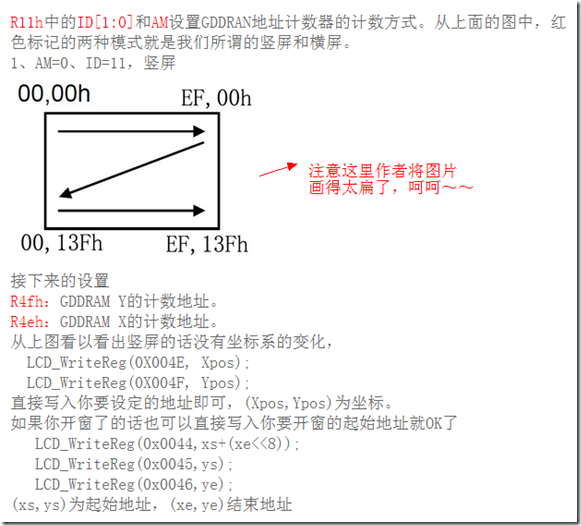

0x6070设置是竖屏,如下:

总结：这个寄存器，主要是设置横屏，竖屏。

也就是说：当寄存器R01 = 2B3F; 且R11 = 6070时，那么你的屏将

是一个竖屏，且扫描方式是从上到下，从左到右，我想这样的设置是最

正常的，呵呵～～

接着来：

R00h ：晶振使能，0x0001打开晶振，0x0000关闭晶振。

R4eh：设置GDDRAM X的计数地址。

R4fh：设置GDDRAM Y的计数地址。

这两个寄存器用于设定画点的位置

R22h：用于确定这个点的颜色

假设初始化完成之后，我想画一个点：

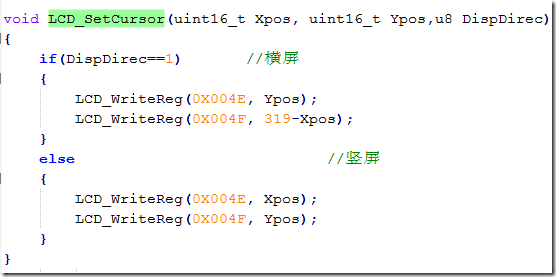

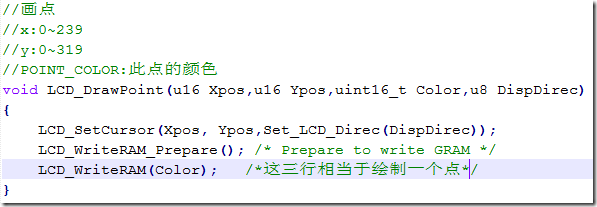

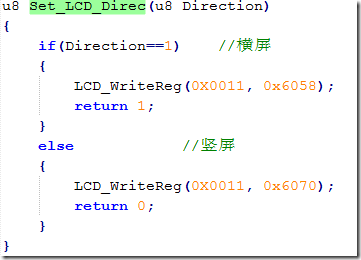

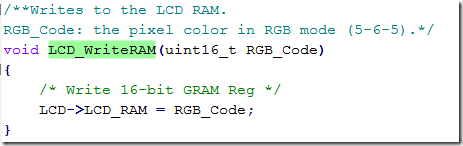

用C来写就是这样：(我们是竖屏，只看竖屏部分)

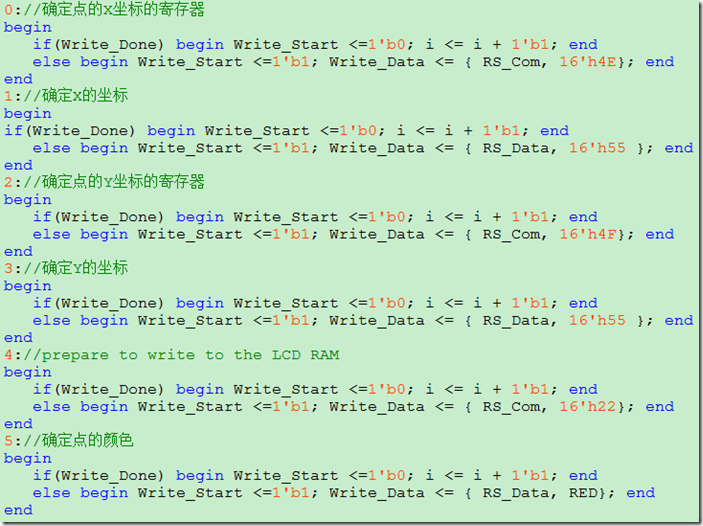

用Verilog来写就是这样：

上面这段话的意思就是，在坐标（55，55）的这个位置打一个红色的点～～以上

这段程序不必深究，领会下就行，主要是为了解释R4eh，R4fh，R22h，这几个寄存器的

用法～～

当然，这都是后话，TFT还没初始化呢？

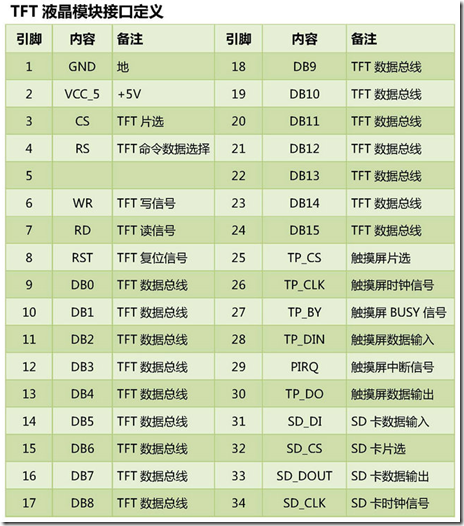

先介绍下要用到哪些引脚：

我们要用的引脚是：

#TFT复位信号： RST（硬复位TFT）
#TFT片选： CS（片选信号）
#命令数据选择 ： RS （低命令，高数据）
#TFT写信号 ： WR（向TFT写入数据）
#TFT读信号： RD（从TFT读取数据）
#TFT数据总线： DB[15:0]（16位双向数据线）

现在就是如和通过芯片的这几个引脚，让FPGA把数据发给TFT，

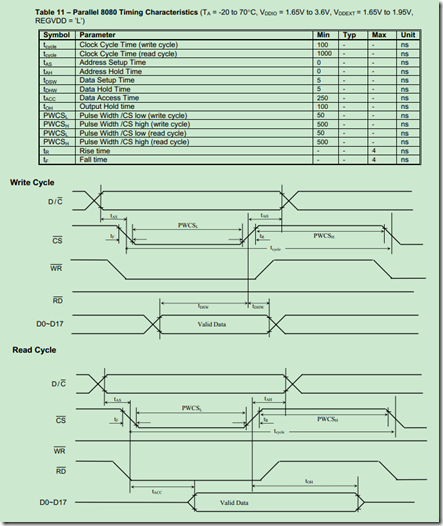

那么请看8080并行接口时序～～

8080并行接口的发明者是INTEL，该总线也被广泛应用于各类液晶显示器。

模块的8080并口读/写的过程为：先根据要写入/读取的数据的类型，设置RS 为高（数据）/低（命令），然后拉低片选，选中SSD1289，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：

在RD的上升沿， 使数据锁存到数据线（DB[15：0]）上；

在WR的上升沿，使数据写入到数据线（DB[15：0]）上；

根据上面的时序要求，最后贴上我的写数据模块：

1:module TFT_Write

2:(

3:input CLK,

4:input RSTn,

5:input [16:0]iData,//{1'TFT_RS,16'TFT_Data}

6:input Start_Sig,

7:output [18:0]oData,//{1'TFT_CS,1'TFT_RS,1'TFT_WR,16'TFT_Data}

8:output reg Done

9:);

10:

11:reg CS;//驱动TFT片选

12:reg WR;//驱动TFT写信号

13:reg [15:0]Data;//驱动TFT数据总线

14:reg [3:0]i;

15:always @(posedge CLK or negedge RSTn)

16:if(!RSTn)

17:begin

18:CS <= 1'b1;

19:WR <= 1'b0;

20:Done <= 1'b0;

21:i <= 4'd0;

22:end

23:elseif(Start_Sig)

24:case(i)

25:0:

26:begin

27:CS <= 1'b0;

28:WR <= 1'b0;

29:i <= i + 1'b1;

30:end

31:1:

32:begin

33:Data <= iData[15:0];

34:i <= i + 1'b1;

35:end

36:2://延时20ns，拉底CS 60ns，CS的读周期，最小是100ns

37:begin

38:i <= i + 1'b1;

39:end

40:3,4,5://保证CS拉高60ns，这样读的CS周期就大于100ns了～

41:begin

42:CS <= 1'b1;

43:WR <= 1'b1; //WR的上升沿数据锁存

44:i <= i + 1'b1;

45:end

46:6:

47:begin

48:Done <= 1'b1;

49:i <= i + 1'b1;

50:end

51:7:

52:begin

53:Done <= 1'b0;

54:i <= 4'd0;

55:end

56:endcase

57:

58:assign oData = {CS,iData[16],WR,Data};

59:

60:endmodule

接下来就运用这个模块，去控制TFT吧～～

未完待续～～
