从RTL视图到Verilog语言

曾经听过某位大牛都说：“当你的学习FPGA到一个境界的时候，你看到的硬件描述语言，将不再是单纯的语言，而是由一个个逻辑门组成的电路图，一旦达到这个境界，方能把代码写到极致！”

笔者是多么希望达到这种境界啊～～，可这种境界给笔者的感觉是那么的虚无缥缈。

前段时间笔者写了一篇名叫《关于FPGA（verilog）电平检测模块的易错点分析》的博客。我仔细看了看verilog对应的RTL视图，又将RTL视图与verilog对比，突然间略有感悟。

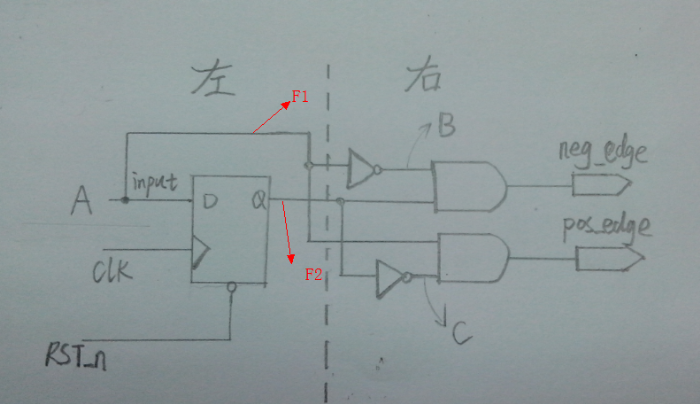

首先奉上笔者亲手绘制的逻辑图，呵呵～～请原谅它的丑陋。读者能从图直接想象对应出Verilog吗？

图中虚线左边：有一个输入A端口，输入时钟，复位信号和一个D触发器。

图中虚线右边：有两个非门和两个与门，和两个输出端口。

组合逻辑的输出与输入直接相关，时序逻辑的输出和原有状态也有关。

那么左边图就是我们常常所说的时序逻辑，而右边图就是组合逻辑。

先看看右边的视图，看看能不能把它想想成verilog，咦，似乎不难——不就是几个个输入经过几个非门和与门嘛。假设输入就叫F1和F2。

那么对图右边视图的上部分图而言：

wire neg_edge = !F1 & F2;

那么对图右边视图的上部分图而言：

wire pos_edge = F1 & !F2;

再看看左边的时序逻辑视图，我们发现F1和F2时序上是有关系的，F1与D触发器的输入直接相连，而F2与D触发器的输出直接相连。而对于D触发器而言，从输入到输出，从启动沿，到锁存沿。

F1和F2所间隔的正好是一个时钟周期（不考虑物理上的延时）。

好的，F1和F2的关系，我们也发现了。现在试着能不能根据左边的时序逻辑视图，写成Verilog时序逻辑。试试看，似乎也不难。

always @（posedge CLK）//时序逻辑肯定少不了时钟，对吧～

begin

F1 <= A; //F1与输入A端口直接相连

F2 <= F1; //F2与F1相隔一个时钟周期

end

最后，我们看看整张图，脑子中想象Verilog代码，结果出现了。

always @（posedge CLK or negedge RSTn）

if(!RSTn) begin F1 <= 1’b0 ; F2 <= 1’b0 ; end//加上一个异步复位

else

begin

F1 <= A; //F1与输入A端口直接相连

F2 <= F1; //F2与F1相隔一个时钟周期

end

wire neg_edge = !F1 & F2;

wire pos_edge = F1 & !F2;

现在给笔者的感觉，就是不需要在死记硬背这个电平检测模块，因为迷迷糊糊，笔者的脑袋里似乎浮现出一幅图，这幅图在指引这笔者如何写这个模块。

其实还有一个更好的记忆方法：

F1 Current State；F2 Previous State,

那么，!F1 & F2 == 1 就必须是之前值是1，现在值是0，那么检测的自然是下降沿。

同理：F1 & !F2== 1就必须是之前值是0，现在值是1，那么检测的自然是上升沿。

总结：从看到verilog就能反映出逻辑视图（RTL），笔者感觉很难，这需要大量经验的积累；反之，从看到逻辑视图就能反映出verilog，笔者感觉相对较易。如果我们先从容易的下手，慢慢的积累经验。说不定哪一天也能达到那位大牛所说的境界，哈哈～～

2013-11-12

——宋桓公
