【无线】【原创】无线通信MC2716 内置卡结构及功能

0
阅读(3359)

上一节介绍了无线通信MC2716 内置卡结构,下面我接着写它的设计过程。

首先需要知道以下以下一些常见的缩略符:

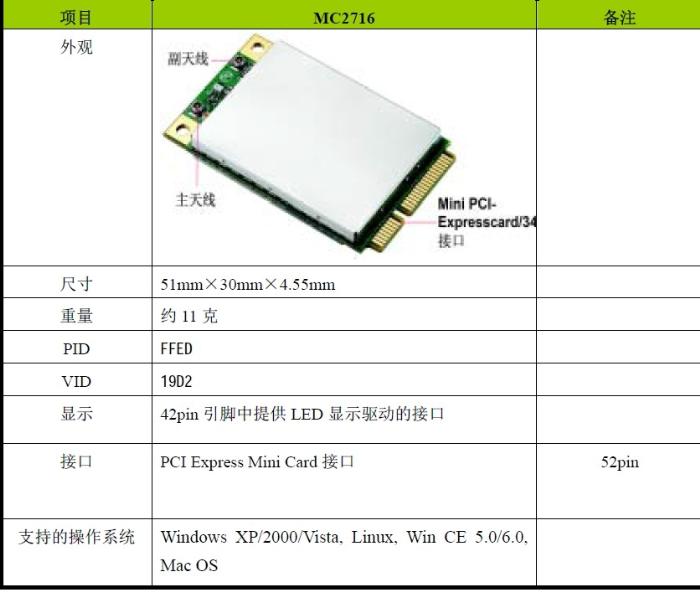

以下为MC2716 的外观结构

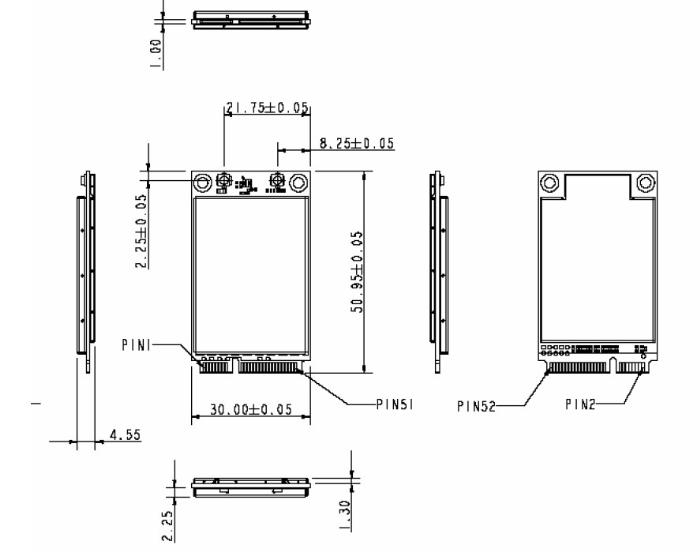

这个是结构爆炸图:

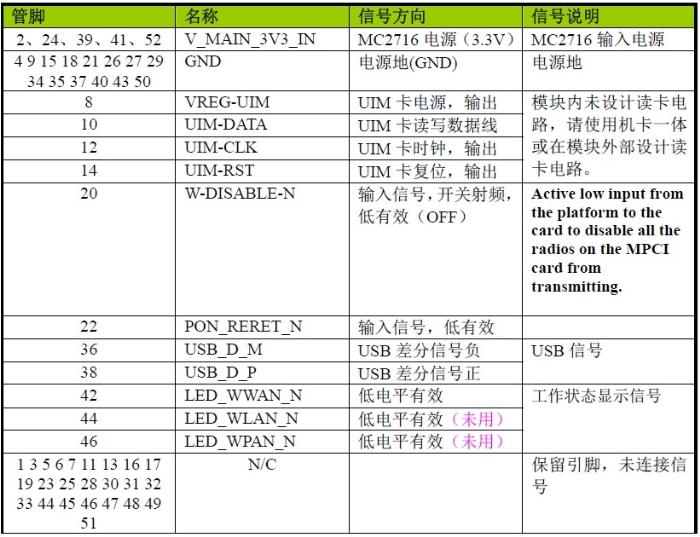

管脚描述:

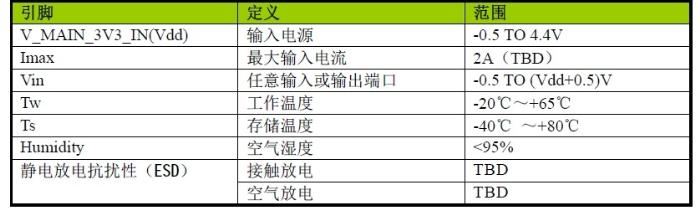

电气特性:

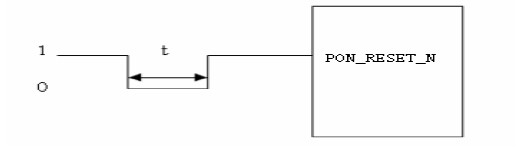

模快的上电及复位时序:

MC2716模块采用加电自开机的方式(即系统为V_MAIN_3V3_IN提供电源之后即模块自动进行开机)。
MC2716无线模块提供一路 RESET引脚 PON_RESET_N,通过外接复位电路,可实现模块的硬复位。将复位键(PON_RESET_N管脚)拉低 100ms,即可复位模块。

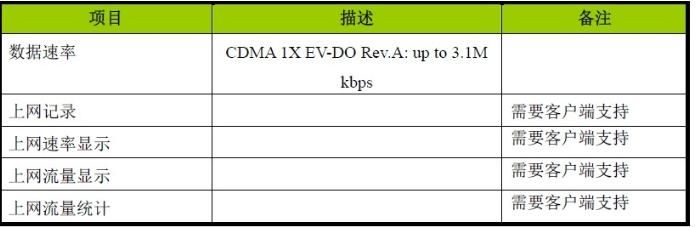

注意50ms数据功能:

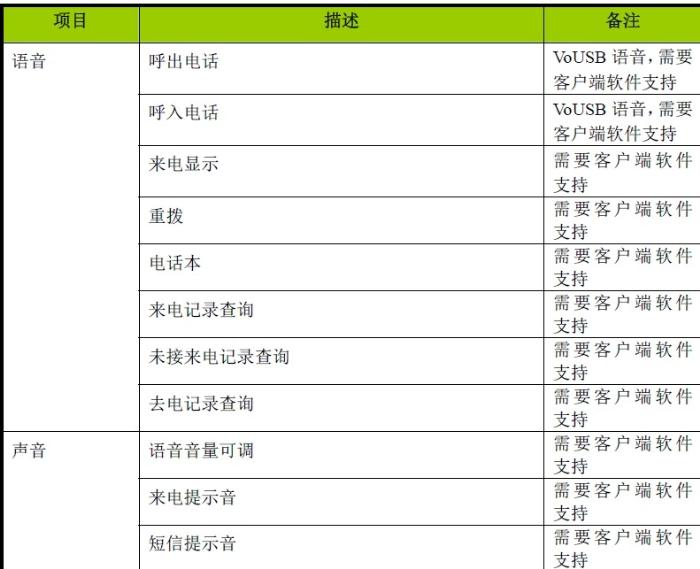

语音功能:

这个芯片目前已由国内一家通讯公司推出,有兴趣可以购置来玩玩,价格嘛,非常便宜啦。
