JTAG隔离

0
阅读(2831)

上个月在调试FPGA的过程中,不慎下载FPGA程序的USB-blaster发生爆炸,

不仅USB-blaster烧坏,而且自己的控制板也烧毁,

损失惨重而且耽误调试进度,

原装进口的USB-blaster,价格较贵2000RMB,一般不会发生此类情况

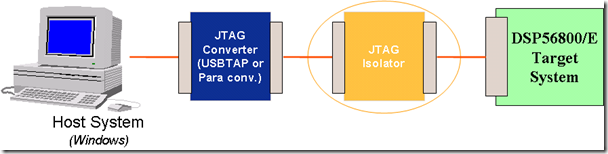

为防止再次发生,指导师傅建议在板子和USB-blaster之间做一个数字隔离


调研了一下,觉得可行,

参考专利CN201210528952.1《一种用于DSP的JTAG隔离电路》

基本相同,

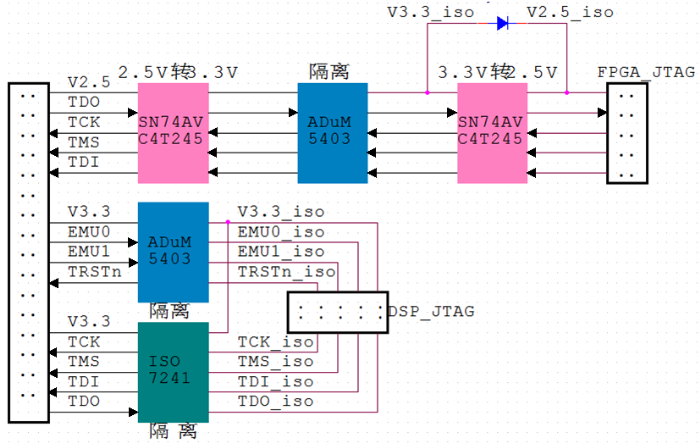

不同之处:FPGA为2.5V电源,而电源隔离芯片工作电压为3.3V,需做转换

同时电源隔离芯片基本不需考虑功率,电流,

FPGA的电源经隔离之后输送给USB-Blaster端,仅做上电检测使用,

USB-Blaster的电源由USB端口提供,

对信号电平进行隔离即可

附图:
