《韩非子·外储说左上》：“ 楚人有卖其珠於郑者，为木兰之柜，薰以桂椒，缀以珠玉，饰以玫瑰，辑以羽翠， 郑人买其椟而还其珠。”后演变为成语“买椟还珠”，意思也演化为“买来珠宝而只留下漂亮的盒子不要里面真正价值高的珠宝”，经常用来比喻没有眼光，取舍不当。不过今天要说的是另一层意思。

如果说PSoC4是PioneerKit上的那颗明珠，那么Cypress精心设计的PioneerKit就是珍贵的盒子（椟）了。这个盒子可不一般，参加过研讨会或是试验过“PSoC 4 Customer Intro Labs”的童鞋一定知道，上面的那颗Psoc5可是经过精心打造的，Intro Lab中就展示了其UartBridge和模拟生成功能。不仅如此，它还可以和Bridge Control Panel配合使用，当作I2C的调试工具，下面就来说明一下。

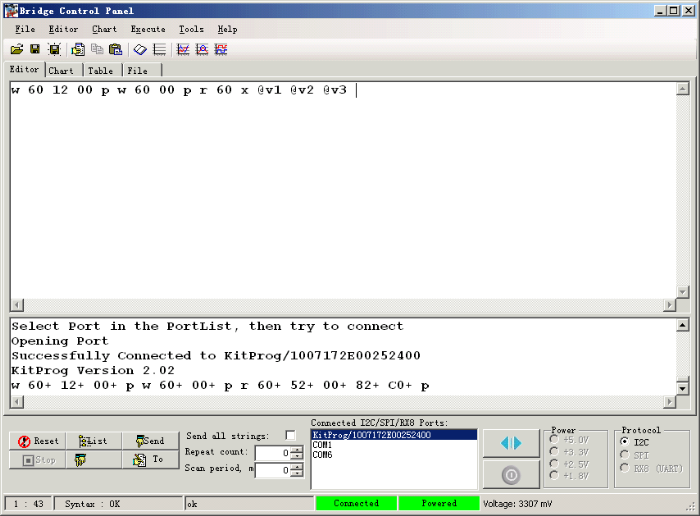

先看一下界面，Bridge Control Panel从上到下分别是菜单栏、工具按钮栏、输入区、输出显示区、功能选择区

和状态栏：

把psoc4 pioneer kit连接好之后，就可以选择"kitprog/xxxxxxxx"来连接usb to i2c了。

连接上之后状态栏会出现绿色的已连接提示。如果需要断开，按那个两个蓝色三角夹一条竖线的按钮就可以了，断开后状态栏会变红。

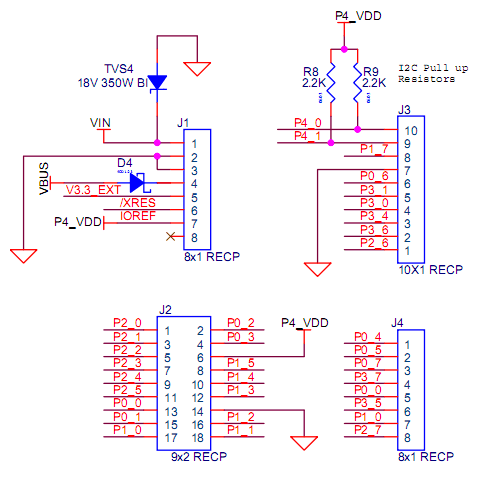

下面说一下如何连线。先看定义：

可以看到，P4_0、P4_1是I2c的端口，但是这2个并没有用于I2cBridge。

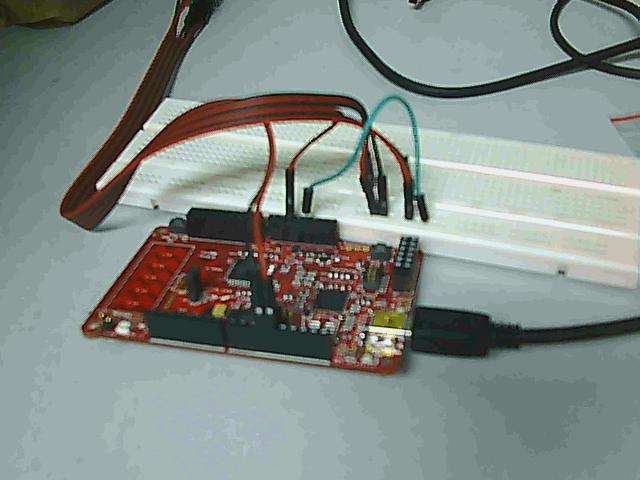

需要要将SCLj接到P3_0，SDA接到P3_1，才可以用psoc4 pioneer kit来调试I2c。看张照片：

本文刚开始的图就是一个调试的例子，首先要选这个菜单定义接收变量：

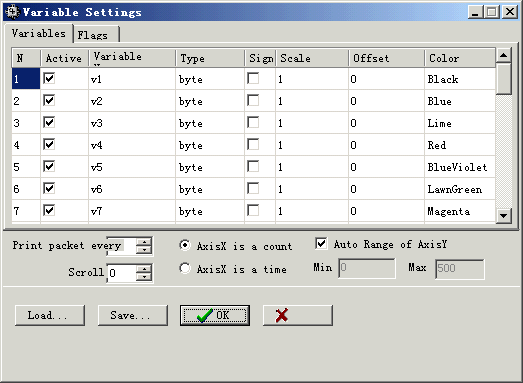

然后可以改名字，注意类型的定义，还要勾选active以便启用：

之后就可以使用命令了：

w表示写，后跟空格，然后写16进制的地址（注意地址是7位的）地址之后是传输的字节，16进制，用空格分隔，最后是p表示停止位。读的命令是w后跟地址，地址的规格与写命令相同，然后是x表示开始读，后面跟着变量名列表，每一个变量名都以@开头，用空格分开。下面的w 60 12 00 p w 60 00 p r 60 x @v1 @v2 @v3是3个命令：

w 60 12 00 p //地址0x60 写 0x12 0x00

w 60 00 p // 地址0x60 写 0x00

r 60 x @v1 @v2 @v3 //地址 60 读 v1,v2,v3

而返回值后面的“+”号表示正常，如果是“-”号，就表示出错比如没有响应等情况。

这么好的功能，不用实在可惜。所以才有本文“珠，我所欲也，椟，亦我所欲也”的标题。
