最近一段时间在写一个proposal，所以片上网络小记-3更新慢了一些。各位看官请见谅。片上网络小记主要涉及的都是各类基础知识和基本概念，但是理清基础和基本概念还是相当重要的。片上网络小记也主要是回顾历史，回顾历史也是为了更好的展望未来。“如果一个人不知道他出生之前的事，那么它就永远只能是个孩子。”理解了学科的历史才能真正理解这门学科。有时候我们走得太久，却忘记了当初为什么要出发。这也是目前我的合作导师Axel教授一直在不断教育我的，他本人对现在很多“走邪路”的科研不屑一顾。他一直在反复强调的就是：不要热衷于去解决那些实际上并不存在的问题。

Ok，说了那么多，言归正传。今天要总结的是基于MPSoC架构的NoC，一种介于前两者之间的架构。前文说到，CMP不过是片上的SMP或者说是DSM结构的并行计算机，其核心是统一进行内存编址，L2或者L3Cache共享。程序运行的时候对统一的内存进行访问，NoC只是作为存储的一部分，用于替代传统的总线互联方式。这一块是传统搞并行计算、并行机的人的地盘，而且王博也很精彩的回复了很多了。这些暂且按下不表。

关于MPSoC的解释，我找了IEEE上引用率最高的一篇文章“Multiprocessor System-on-Chip (MPSoC) Technology”中的文字：

MULTIPROCESSOR systems-on-chips (MPSoCs) have emerged in the past decade as an important class of very large scale integration (VLSI) systems. An MPSoC is a system-on-chip—a VLSI system that incorporates most or all the components necessary for an application—that uses multiple programmable processors as system components. MPSoCs are widely used in networking, communications, signal processing, and multimedia among other applications.

具体的我就不解释了，但是请大家注意最后一句：MPSoC被广泛的应用于网络、通信、信号处理和多媒体。这些是什么领域？这些是传统的高性能嵌入式系统面向的领域。换言之搞MPSoC的是什么人，是原来搞嵌入式系统的那帮人而非搞大型机、并行计算的那帮人。以Chip形式存在的嵌入式系统，其实就是SoC。而MPSoC就是包含有多个可编程处理器的SoC.与CMP这种同构的、对称的多处理器结构不同，MPSoC因为是从嵌入式系统发展而来的，其处理器大多为异构处理器。因为嵌入式系统长期以来都是针对专用目的设计的定制化系统，通常会根据计算任务的需求采用多种可编程器件配合的结构。无论是早几年FPGA+DSP+ARM结构的所谓软件无线电平台，还是ARM+DSP的2G时代的移动电话，还是到今天高端手机中的大小核搭配、协处理器技术等。所以从一开始MPSoC就呈现出多个独立子系统分工协作，按照任务属性不对分配任务。因为嵌入式系统一直也就是这么搞的。

下面上几个比较经典的MPSoC的图：

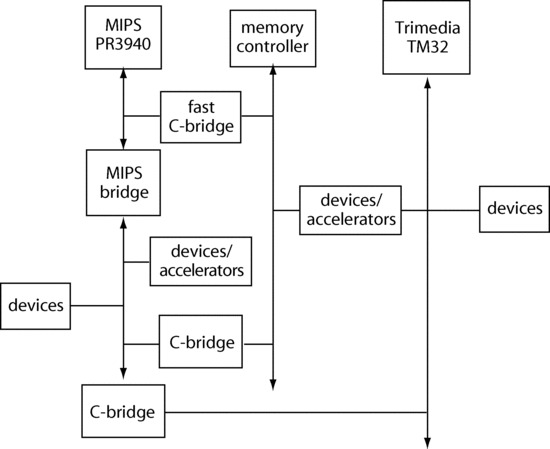

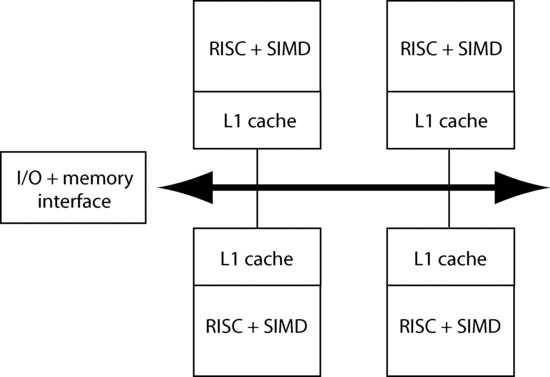

Lucent Daytona，传说中的最早的MPSoC。4个对称结构的SPARC处理器+4个SIMD处理器，是用于无线基站的。这个看起来还和CMP很一致啊。不要着急，接下来有了这个：Philips Viper Nexperia

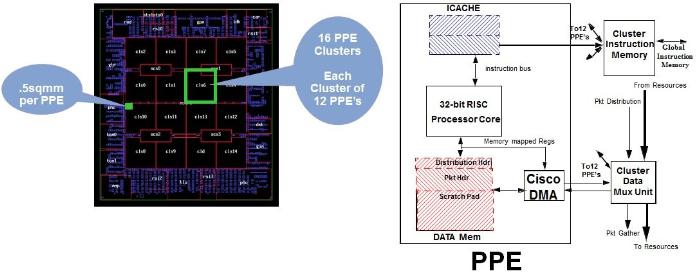

下面这个也是网络处理器，思科的。16个cluster，每个cluster有12个PE，一个PE里面包含一个基本的RISC处理器系统，指令按cluster share，数据有专门的cluster内部的交换单元。16*12一共192个处理器——MD，看完这个我简直没有继续研究的兴趣了——哈哈。


上面七七八八列举了这么多MPSoC的图片，意义何在呢？其实是要对比一下和CMP的区别。最早的CMP据说是由L. Hammond , B. A. Nayfeh and K. Olukotun等人在1997年提出的。而商用化的CMP实际出现得比MPSoC要晚。因为对于做通用计算的人来说，单核其实是最简单的编程模型。不到万不得已，那些习惯了玩应用层编程和“有对象”的程序是绝对没有兴趣去考虑什么针对底层硬件结构的程序优化的。而MPSoC则不同。作为MPSoC的前身MPSoB（呵呵，System on Board，其实哪里有什么真正的SoC啊，最终的完整系统还不得在一个Board上面实现）早就是用各种各样的芯片、接插件、连接器甚至是机电一体化装置做成一个专用设备，而那些苦逼的嵌入式系统程序员当时理所应当的需要对着各种苦逼的硬件打着交道，即便是编程也是面向硬件操作的编程。所以他们觉得设计一个异构的，每个模块都是针对的不同功能而优化的多处理器芯片是很自然的事情。

“Multiprocessor System-on-Chip (MPSoC) Technology”对于为什么要在MPSoC上面实现多个异构处理器是这样描述的：Applications like multimedia and high-speed data communication not only require high levels of performance but also require implementations to meet strict quantitative goals. The term“high-performance computing”is traditionally used to describe applications like scientific computing that require large volumes of computation but do not set out strict goals about how long those computations should take. Embedded computing, in contrast, implies real-time performance. In real-time systems, if the computation is not done by a certain deadline, the system fails. If the computation is done early, the system may not benefit (and in some pathological schedules, finishing one task early may cause another task to be unacceptably delayed).High-performance embedded computing is a very different problem from high-performance scientific computing. Furthermore, these high-performance systems must often operate within strict power and cost budgets. As a result, MPSoC designers have repeatedly concluded that business-as-usual is not sufficient to build platforms for high-performance embedded applications.

文中还继续阐述了MPSoC和CMP面对的不同挑战：

The structure of the applications for which MPSoCs are designed is also important. Different applications have different data flows that suggest multiple different types of architectures; some of which are quite different than the multiprocessors designed for scientific computing. The homogeneous architectural style is generally used for data-parallel systems. Wireless base stations, in which the same algorithm is applied to several independent data streams, is one example; motion estimation, in which different parts of the image can be treated separately, is another.

Heterogeneous architectures are designed for heterogeneous applications with complex block diagrams that incorporate multiple algorithms, often using producer –consumer data transfers. A complete video compression system is one important example of a heterogeneous application . The scientific computing community, in contrast, was mainly concerned with single programs that were too large to run in reasonable amounts of time on a single CPU, as evidenced by Almasi and Gottlieb's statement cited previously that multiprocessors were designed to “solve large problems fast.”

从上面可以看出，高性能的嵌入式计算和高性能的并行计算（科学计算）实际上是两种完全不同的程序。高性能的嵌入式计算，是由集成多种不同的算法完成同样的功能。例如通信基站，不但有物理层的信号处理和编解码之类的，还有链路层的协议处理以及更高层的一些管理和应用，完成无线接入这一功能。而在并行机上跑的那些大的运算呢？从那几个著名的benchmark就可以看出，很多都是单一任务但是数据量超级巨大的运算。比如什么超大矩阵的分解变化、大型偏微分方程求解、甚至到现在比较热门的大规模的图运算、社交网络分析等等。对于解决这些问题的编程者来说，问题已经过于庞大，而且对于某些具体问题需要求解的内容和算法实施的细节实际是不同的。如果还要让他们去针对某一个核或者特定架构再去做什么底层优化那简直就是快要了他们的命了啊。不过好在我们的计算机领域研究者向来层次分明，于是就有一大票研究编程模型的这类高大上的哥们在推出各类编程模型。类似的有： MapReduce 、 Dryad 、 Hadoop 等等。为了保证这类编程模型的通用性，作为编程模型载体的并行计算平台那自然也是希望通用性好的。

本文最后需要岔开一点话题。大家都知道国内的计算机专业的全程应该叫计算机科学与技术，而通信、电子、机械这些统统被称为XX工程？其实这一点在CMP和MPSoC的概念上也已经有所体现。计算机之所能够被称为科学，是因为计算机圈子里的人实际上是在用一批或者说几类通用的算法来满足各种各样不同的需求。这些典型的算法的基本数学思想其实大部分的基础原型应该在《算法导论》里面都讨论过了。另外这些算法通常都是基于通用的计算模型/编程范式/数据存储方式，这也是为什么通常一提到计算机算法就往往要和数据结构扯上关系的原因。而那些XX工程的人呢？他们往往需要采用不同的技术手段，运用不同的方法来解决一个完整的问题或者达到一个目的，例如数据传输、视频分析、图像识别、自动跟踪……

最后，用周博士(现在应该叫周老师了)给我讲过的一个笑话来结束本文：搞CS的和搞EE的人往往都是互相看不起的。搞CS的人鄙视EE的人屁都不懂，妄图从0做起解决问题（想想EE的人是不是一来就想着什么分析、建模、最后妄图搞个数学表达式求解之类的？）。而EE的人则鄙视CS的人拿根棍子就到处乱捅，那里捅穿了就到哪里去混饭吃（掌握一套通用的算法，到处去试……找到了适合这套算法的领域进干进去）。
