ISE中，一个极为强大的组件为FPGA Editor，而在Vivado中，似乎缺失了这一实用的功能。事实上，并没有！

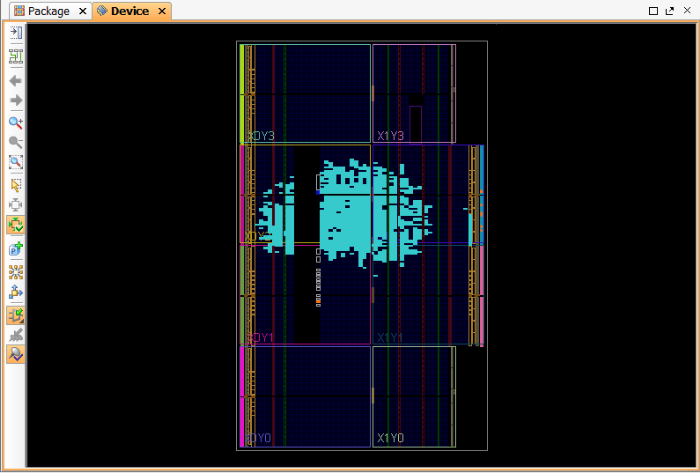

1. 在设计中，打开Implementation Design。在Device界面中可以看到设计在FPGA芯片中的布局。

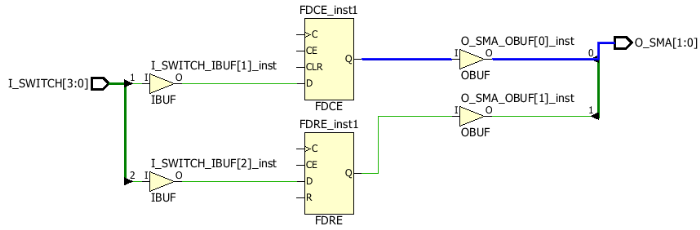

2. 为了便于观察，这里只选取部分设计作为实例。首先看一下设计的RTL图

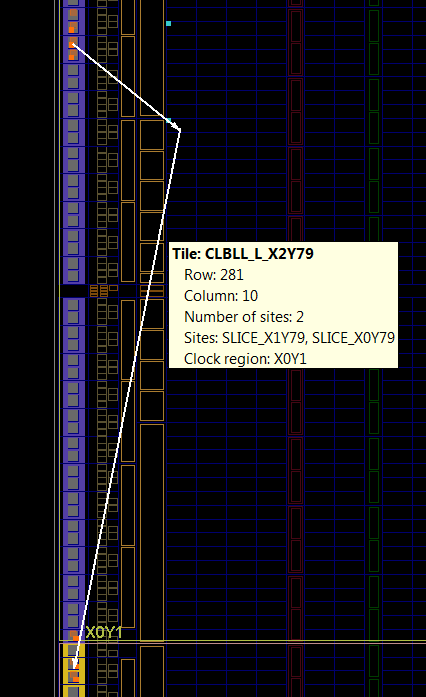

3. 在Device界面中，可以看到这部分逻辑的布局。

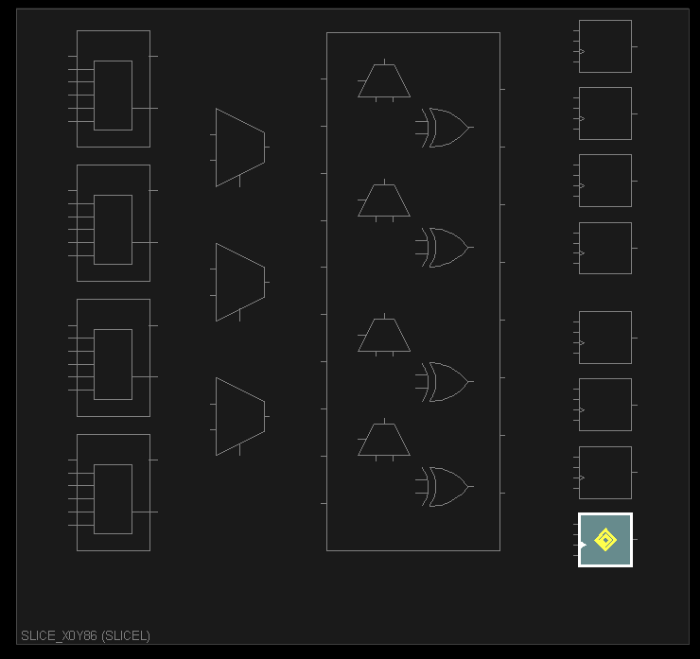

4. 正如PlanAhead中的显示一样，显示出设计中每个组件的位置，仔细放大后可以观察到如下图的结构。

5. 如果对7系列的slice结构非常熟悉，就可以看出这是slice的基本逻辑元素，但是缺失了连线信息。ISE中可以通过FPGA Editor来查看设计的连线信息，Vivado可以在device界面中切换到相关界面来查看。

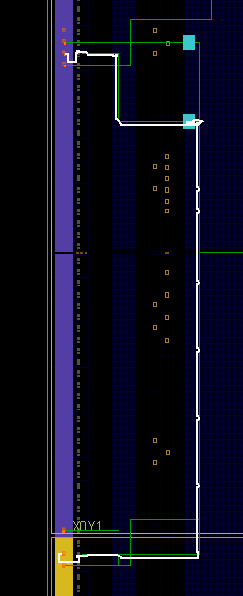

6. 如上图所示，Vivado显示了连线信息。此时，放大到slice，可以看到此时的显示如下图所示。

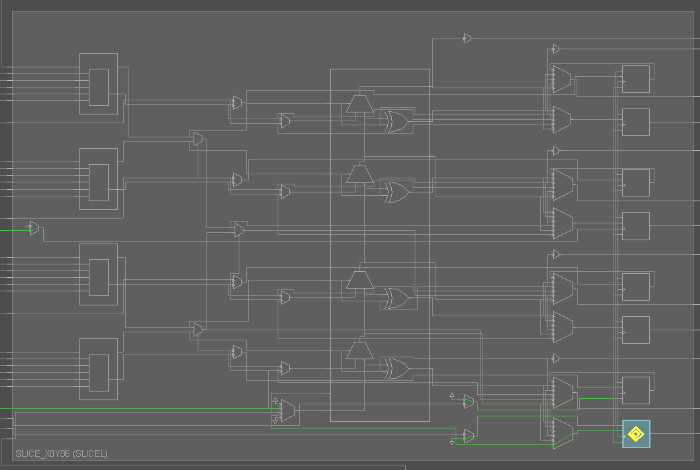

7. 在上图中，可看到Slice中的详细连线信息。

FPGA Editor的显示功能，Vivado可以实现。但是FPGA Editor中的很多其他功能，Vivado在刚才的界面中似乎不支持，但是几乎需要的功能都融合到Vivado整个工具中，而不是集中到一个组件中。从这个角度说，Vivado确实继承了FPGA Editor的功能，并更好的融合到整个工具中去了。
