1. vivado中 这个ILA 和VIO 有什么区别呢：

ILA是逻辑分析仪，看芯片内数据波形的

VIO是模拟输入输出口

也就是看信号用ILA ，需要一个触发信号用vio

2. vivado中导出硬件理解：

.

导出硬件到SDK ，SDK上用到的资源和外设必须在导出之前要声明和连接到，如果导出硬件之后，SDK 想要用到别的外设，是不是重新回到vivado中重新添加外设，再导出，也就是说所谓的导出来的硬件可以理 解为SDK硬件设备的导出硬件配置信息。

相当于一个积木，你使能了哪些模块，导出后，在sdk里面才能用哪些模块

3.AXI4 STREAM DATA FIFO是输入输出接口均为AXIS接口的数据缓存器，和其他fifo一样是先进先出形式。可以在跨时钟域的应用中用于数据缓冲，避免亚稳态出现。支持数据的分割和数据拼接。在使用该IP核之前，我们应该熟悉该IP核的各种参数设定的含义。

http://blog.csdn.net/qq_20748649/article/details/50265141

4. AXI 总线与ZYNQ 的关系

AXI（Advanced eXtensible Interface）本是由ARM 公司提出的一种总线协议，Xilinx从6 系列的FPGA 开始对AXI 总线提供支持，此时AXI 已经发展到了AXI4 这个版本，所以当你用到Xilinx 的软件的时候看到的都是 “AIX4”的IP，如Vivado 打包一个AXI IP的时候，看到的都是Create a new AXI4 peripheral。到了ZYNQ 就更不必说了，AXI 总线更是应用广泛，双击查看ZYNQ 的IP 核的内部配置，随处可见AXI 的身影。

5. AXI 总线和AXI 接口以及AXI 协议

总线、接口和协议，这三个词常常被联系在一起，但是我们心里要明白他们的区别。总线是一组传输通道，是各种逻辑器件构成的传输数据的通道，一般由由数据线、地址线、控制线等构成。接口是一种连接标准，又常常被称之为物理接口。协议就是传输数据的规则。

6. AXI 总线概述

在ZYNQ中有支持三种AXI总线，拥有三种AXI接口，当然用的都是AXI协议。其中三种AXI总线分别为：

AXI4：（For high-performance memory-mapped requirements.）主要面向高性能地址映射通信的需求，是面向地址映射的接口，允许最大256轮的数据突发传输；

AXI4-Lite：（For simple, low-throughput memory-mapped communication ）是一个轻量级的地址映射单次传输接口，占用很少的逻辑单元。

AXI4-Stream：（For high-speed streaming data.）面向高速流数据传输；去掉了地址项，允许无限制的数据突发传输规模。

7. AXI 接口介绍

三种AXI接口分别是：

AXI-GP接口（4个）：是通用的AXI接口，包括两个32位主设备接口和两个32位从设备接口，用过改接口可以访问PS中的片内外设。

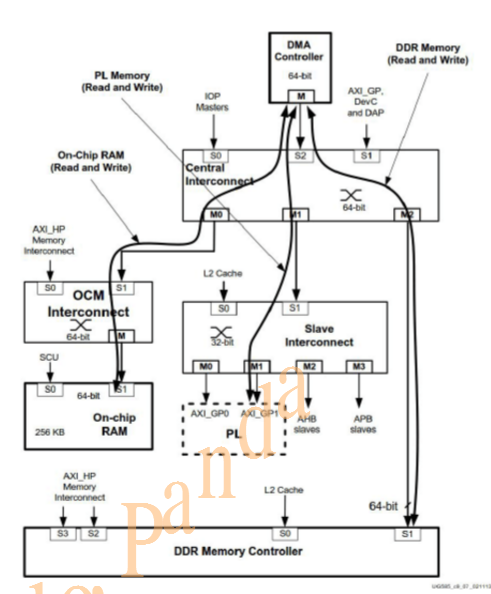

AXI-HP接口（4个）：是高性能/带宽的标准的接口，PL模块作为主设备连接（从下图中箭头可以看出）。主要用于PL访问PS上的存储器（DDR和On-Chip RAM）

AXI-ACP接口（1个）：是ARM多核架构下定义的一种接口，中文翻译为加速器一致性端口，用来管理DMA之类的不带缓存的AXI外设，PS端是Slave接口。

8. 每个接口用在什么情况下：

由于减弱了数据传输过程中对于地址的依赖性,AXI4-Stream接口可根据首地址完成系统设备之间大量连续数据的高速传输,适用于图像采集、处理与传输系统;AXI4-Lite是一种低速的数据传输接口,主要用于系统与外设之间的控制或者寄存器信息的交流。

9. DMA 图

AXI Direct Memory Access (AXI DMA)， 从名字我们知道为带AXI 总线的直接存储通道。其优点是通过PS端的简单配置，就实现PL和DDR3之间的快速存储。使用AXI_DMA IP时，必然还要添加上zqny system 核，若涉及中断使用，可以使能两个PL-PS间的中断IO。在初步建立DMA的M2S和S2M循环链路时，可以添加外部如FIFO buf，作为实验用途。

另外在http://www.fpgadeveloper.com/2014/08/using-the-axi-dma-in-vivado.html处，有个比较简单的例程，也比较适合学习。也后续再写blog说明。

DMA IP 中，需要关注的就是M_AXIS_MM2S、S_AXIS_S2MM、mm2s_introut、s2mm_introut四个iOS其它系统自动连线。M_AXIS_MM2S、S_AXIS_S2MM为数据流总线，mm2s_introut、s2mm_introut为中断信号，可连接到PS端，在PS端编程控制处理。其中MM2S为DDR3 到 PL， S2MM为PL到DDR3。

其和DDR3单独PS端读写区别为，DMA可以大数据量的批量处理，效率要远高于单地址的数据读存。

10. 外设接口：

这些外设接口不仅可以通过MI0(MultiuseI/0)从处理器系统部分引出,也可以通过EMIO(Extendable Multiuse I/O)从可编程逻辑部分引出,这种结构极大的増加了系统外设接口的数量,也给系统的设计和实现带来了很大的灵活性。

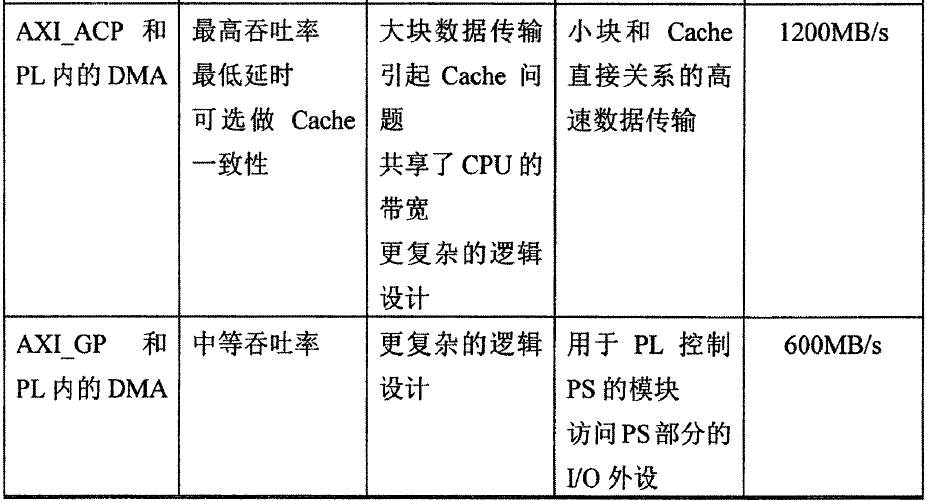

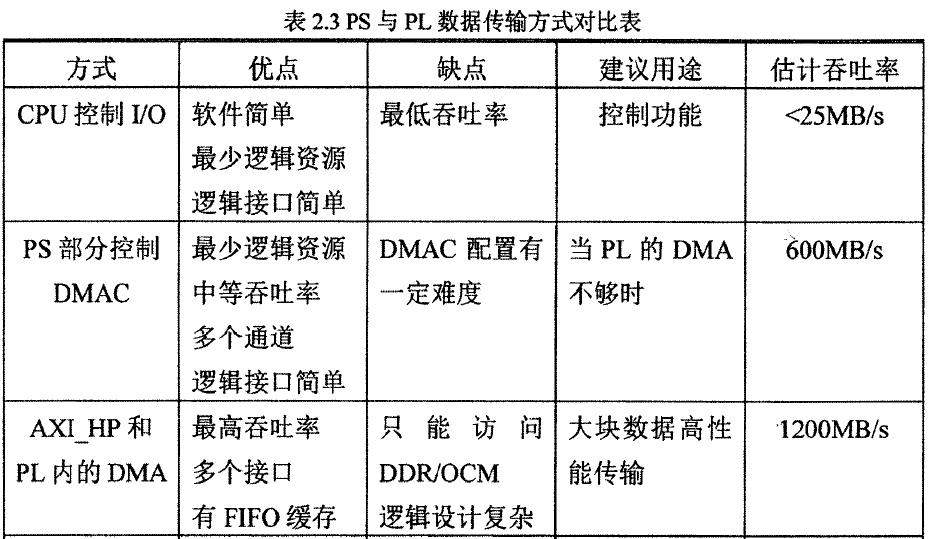

11. 接口部分的性能和引用参照表
