国产高云gowinFPGA开发板以及软件简单教程
0赞
国产FPGA是最近几年起来的产品，具有性价比高特点。高云FPGA，很多用户都用在LED，电机控制，PLC设备上。
开发板子采用GW1N-LV1QN48C6/I5 FPGA器件。具有低功耗，瞬时启动，高安全性，低成本，方便扩展等特点。本开发板价格价格便宜，板子扩张性容易，帮助用户比较快递进入国产FPGA学习能力。
开发板集成多个GPIO接口和多个LVDS接口，电压可以从3.3，2.5，1.8，1.2V选择。用户可以选择不同电压适配不同的IO口。其中每个VCCIO也是独立供电，可以很简单改装成其他的不同bank不同电压要求。
芯片资源GW1N-1的资源有1K的LUT4，并且还有4个18K SRAM快，一个PLL锁相环。
封装有最小的CS30的封装，也有QN32,QN48，LQ100,LQ144这类封装。灰色线代表是兼容封装。其实芯片同等封装都是类似的电源和地，IO管脚有差别。
板子上两排引脚名称都已经标记了锁定管脚的名称。用户很容易使用该平台。
2. 高云FPGA软件使用教程
高云设计软件在 http://cdn.gowinsemi.com.cn/Gowin_V1.9.1.01Beta_win.rar 直接复制就可以下载，关于license 可以在官网申请就可以，但是必须要有公司名称和电话号码。
双击桌面的
图标进入软件，设定软件的license。 在help中选择mange license。
选择本地license文件。选择对应文件browse 选择文件。Save就可以保存设定。这个窗口还可以设定license文件，会跳到官方网站申请。
另外还得设定synplify软件路径。在个人用户变量的LM_LICENSE_FILE设定gowin的 synplify的 编译软件的license位置。
建立一个工程,选择FILE-NEW或者桌面quick start中new project
输入工程的名字和位置.
选择芯片类型GW1N系列,Device为GW1N-1,Package选择QFN48,SPEED选择C6/I5.
把blink-led文件复制到工程中src中.
在design中增加文件.
选择process选项卡
选择synthesize综合当前文件.

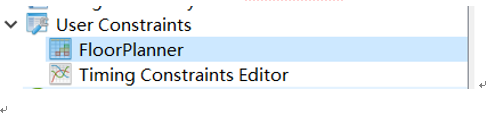

再双击user constraints,选择floorplanner.
在打开的floorplanner的窗口,可以看到ports名称，底部有几个选择项。
选择I/O Constraints设定管脚位置，电压。
Led[0]设定在11，IO Type设定为lvcmos33，Led[1]设定在9，IO TYPE设定为LVCMOS33，sys-clk50m在27管脚，IO Type为LVCMOS33。

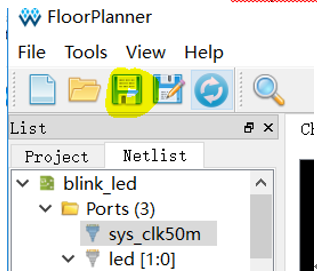

选择保存文件。关闭floorplanner软件。
在主程序中，选择design，看到有一个cst文件就是管脚约束文件，设定IO和电压要求。
再次选择process，右键选择configuration。配置其中DONE管脚为普通IO管脚。
在配置窗口选择，DUAL-PUROSE pin 选择 USE DONE as regular IO，设定为普通的IO功能。
双击place&route 或者右键选择run。
完成布局布线操作以后，选择program device。
开发板上面下载线缆连接对应的管脚。插入烧录器排线。USB电源暂时不插入。
接入5V OUT在5V引脚。
再接入JTAG的TDI,TDO,TCK,TMS以及GND。
选择scan的按钮，找到芯片。
选择operation ，设定为SRAM Program。Filename选择impl/pnr/blink-led.fs文件，save保存
选择箭头，编程设备。
上述是SRAM烧录，这个烧录掉电以后是不会存在的。

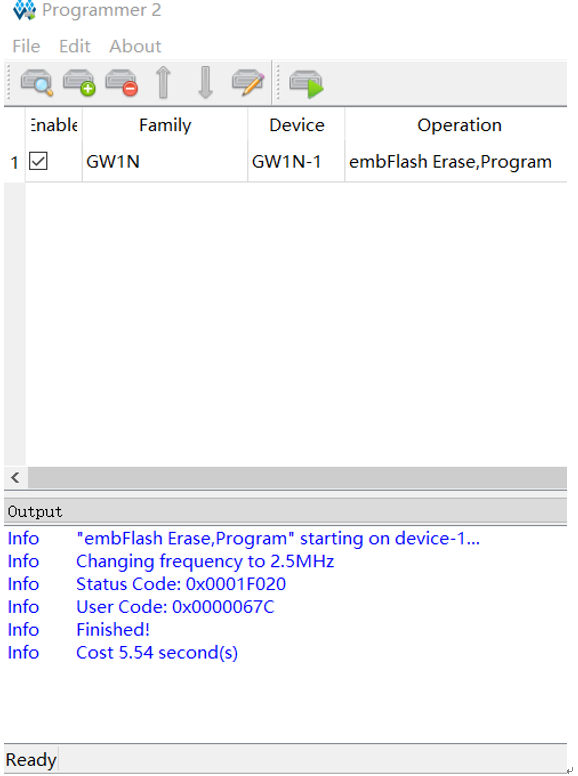

由于软件存在bug问题，所以要关闭一次program软件，再打开。选择embedded flash mode，选择embflash erase，program。选择save。
再次选择箭头，烧录内部flash。
如果再烧录其他的模式，记住必要重新打开一次烧录软件。
