芯片：ADS1274 （http://www.ti.com/product/ads1274）

供电：AVDD-5V，DVDD-1.8V，IOVDD-3.3V

时钟：CLK=20Mhz（stop-clock），SCLK=10Mhz（stop-clock）

模式：SPI接口，High-Speed-MODE，Discrete输出

输入：-1V~2.5V单端信号经过差分运放转换

下面根据调试问题逐个分析：

1、读出的数据随机，没有任何规律；

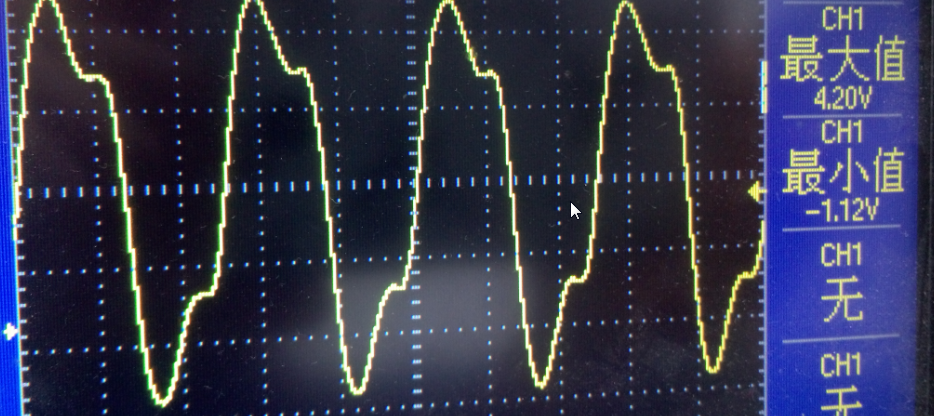

在排查电源时钟等外部环境时，发现时钟信号有较大的上下过冲。

而根据page26对CLK的要求：high-quality, low-jitter；给采样模块用的时钟要clean。

CLK是fpga送出来的，进过3块板子2个连接器，走线比较长，有一定插损，同时上面还挂了个led！

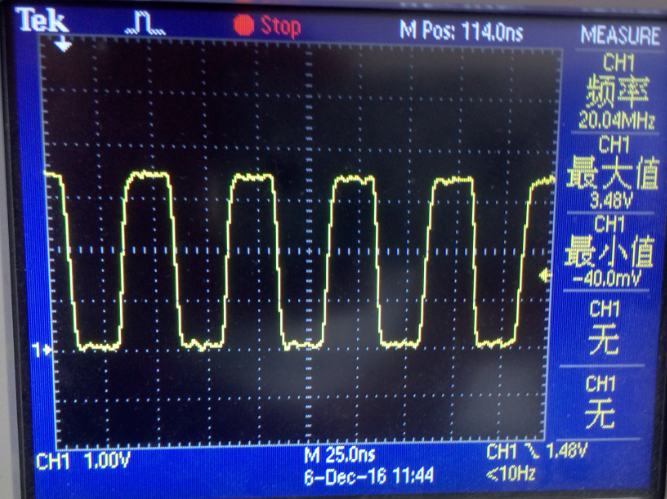

所以把LED去掉，末端电阻从0欧姆换成100欧姆。整个信号变好了，读出的数据跟输入值也对上了。

同时SCLK的信号也要调好。

2、读出值是被测值的两倍

spi接口出来的串行数据经过向高移位得到24bit的测量数据，如果数据相差一倍的话很可能是移位过头了。

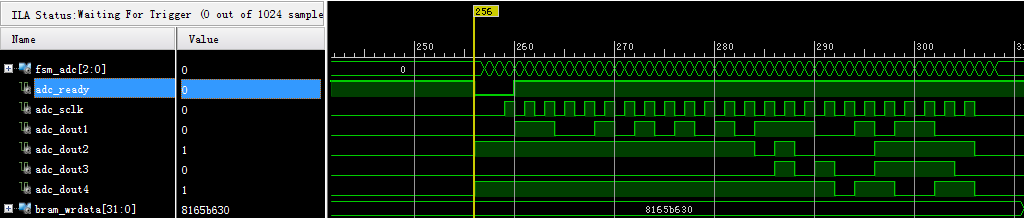

page30：MSB data are valid DRDY goes low， Subsequent bits are shifted out with each falling edge of SCLK。在ready信号变低后，最高位就输出了，然后在每个SCLK的下降沿，剩下的bit位依次输出。写逻辑在每个rising-edge采样，共24次，数据就对了。

3、
