本文来聊一聊PCIe系统中的参考时钟，主要参考资料为PCIe Base Spec和CEM Spec。在1.0a和1.1版本的PCIe Base Spec中并没有详细的关于参考时钟的描述，而是在与之对应的CEM Spec中提及。从V2.0版的PCIe Base Spec开始，在物理层电气子层章节中增加了参考时钟相关的内容，同时提出了PCIe参考时钟的三种架构：

1、Common Refclk (Shared Refclk) Architecture

2、Data Clocked Rx Architecture

3、Separate Refclk Architecture

以及扩频时钟（Spread Spectrum Clocking，SSC），时钟测试测量等内容。

关于扩频时钟，可以参考之前的文章：http://blog.chinaaet.com/justlxy/p/5100064134。扩频时钟对于PCIe来说是可选的，并非是强制的。如果选择支持扩频时钟的话，需满足以下要求：

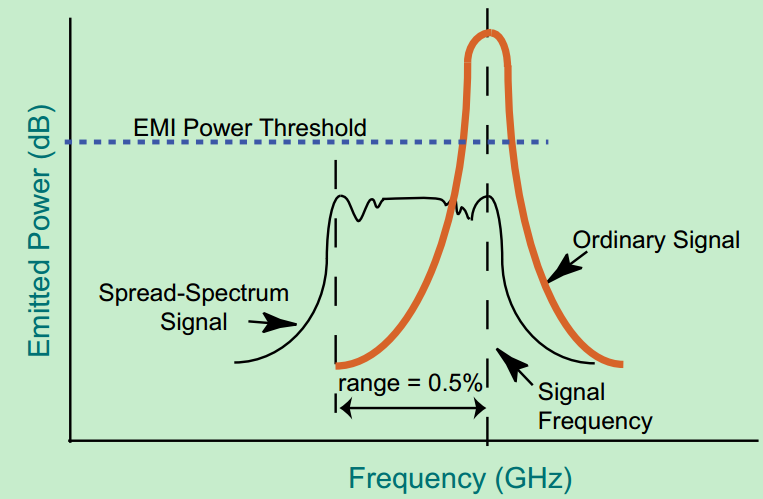

※ 调制范围为+0%到-0.5%，即向下扩频（Down Spreading），如下图所示

※ 调制频率必须在30KHz到33KHz，一般为三角波

※ 参考时钟源的抖动（Jitter）需在300ppm以内

带有SSC的参考时钟频率变化曲线如下图所示：

注：为什么选用的是向下扩频，而不是中心扩频或者向上扩频？主要是考虑到，当100MHz已经是系统最靠基准频率的话，向上扩频或者中心扩频会导致系统基准频率超过最高值，进而可能引发系统工作异常。

注：三角波的能力较为集中在低次谐波中，相比于正弦波，方波或者锯齿波，更适合用于SSC中。

关于参考时钟详细参数需求，已经测试测量等相关内容，本文将不会涉及，具体请参考PCIe CEM Spec和2.0或以上版本的PCIe Base Spec中的相关章节。

下面，我们来简单地聊一聊前面说到的三种参考时钟架构，首先是

Common Refclk (Shared Refclk) Architecture

Common Refclk (Shared Refclk) Architecture的示意图如下图所示，

这种参考时钟架构是Spec推荐使用的，链路两端的器件均使用同一个参考时钟源。即使系统使用了带有扩频的参考时钟源，时钟抖动也只有-300~+2800ppm，这对于物理层中的RxCDR和TxPLL就比较友好了，可以降低RxCDR和TxPLL的复杂程度，达到节约成本的目的。其次，当PCIe链路处于L0s或者L1状态时，即使链路上没有数据流，RxCDR依然可以设计出保持锁定的状态，这样做的好处是，链路从L0s或L1状态恢复到L0状态的时间将会更短。

Data Clocked Rx Architecture

Data Clocked Rx Architecture的示意图如下图所示：

从示意图来看，这种参考时钟架构最为简洁，Rx端器件的CDR并不需要参考时钟，而是直接从数据流中恢复出时钟。不过这种结构的RxCDR几乎很少在FPGA的SerDes中使用，因为在没有外部参考时钟的协助下，CDR实现锁定都是一个很大的挑战，还要保证在5600ppm的抖动范围内不失锁（对于带有扩频时钟的PCIe链路来说）。

注：绝大部分的FPGA SerDes都是多协议SerDes，除了支持PCIe外，往往还需要支持其他主流的串行协议，比如SATA、USB、DisplayPort、HDMI、Ethernet (Q)SGMII、CoaXpress、CPRI、FPD-Link II/III、Serial RapidIO、SLVS-EC等等。这种参考时钟架构对于PCIe来说行得通，对于其他的某些串行协议来说可能是无法实现的。

Separate Refclk Architecture

Separate Refclk Architecture的示意图如下图所示：

PCIe Spec强烈不推荐使用这种参考时钟架构，尽管这是其提出的三种参考时钟架构之一。PCIe Spec强调，如果使用这种架构，扩频时钟必须被禁止使用（2.5GT/s & 5GT/s），因为这中情况下使用扩频时钟的话，CDR的带宽需甚至需要大于5600ppm，这对于CDR来说是非常大的挑战。

需要注意的是，PCIe Base Spec V3.x中，提到对于8GT/s的PCIe链路而言，在Separate Refclk Architecture下实现扩频时钟也是可行的（即Separate Refclk With Independent SSC (SRIS) Architecture），但是需要更复杂的CDR设计，具体请参考Spec相关章节。
