本文主要介绍以太网的MAC（Media Access Control，即媒体访问控制子层协议）和PHY（物理层）之间的MII（Media Independent Interface ，媒体独立接口），以及MII的各种衍生版本——GMII、SGMII、RMII、RGMII等。

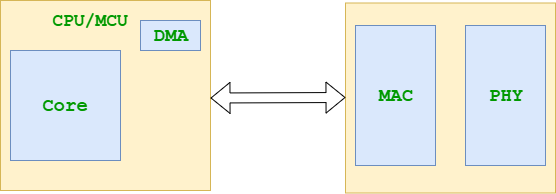

从硬件的角度看，以太网接口电路主要由MAC（Media Access Control）控制器和物理层接口PHY（Physical Layer，PHY）两大部分构成。如下图所示：

DMA控制器通常属于CPU的一部分，用虚线放在这里是为了表示DMA控制器可能会参与到网口数据传输中。

但是，在实际的设计中，以上三部分并不一定独立分开的。 由于，PHY整合了大量模拟硬件，而MAC是典型的全数字器件。考虑到芯片面积及模拟/数字混合架构的原因，通常，将MAC集成进微控制器而将PHY留在片外。更灵活、密度更高的芯片技术已经可以实现MAC和PHY的单芯片整合。可分为下列几种类型:

• CPU集成MAC与PHY。目前来说并不多见

• CPU集成MAC，PHY采用独立芯片。比较常见

• CPU不集成MAC与PHY，MAC与PHY采用集成芯片。比较常见

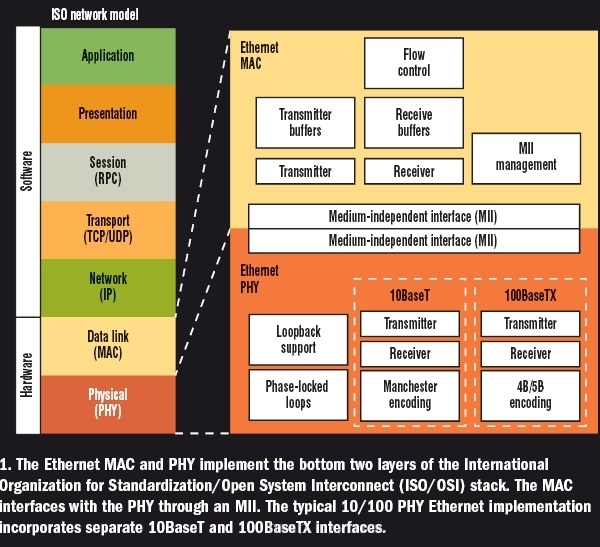

MAC及PHY工作在OSI七层模型的数据链路层和物理层。具体如下：

第一部分、什么是MAC

MAC（Media Access Control）即媒体访问控制子层协议。该部分有两个概念：MAC可以是一个硬件控制器 及 MAC通信以协议。该协议位于OSI七层协议中数据链路层的下半部分，主要负责控制与连接物理层的物理介质。MAC硬件大约就是下面的样子了：

在发送数据的时候，MAC协议可以事先判断是否可以发送数据，如果可以发送将给数据加上一些控制信息，最终将数据以及控制信息以规定的格式发送到物理层；在接收数据的时候，MAC协议首先判断输入的信息并是否发生传输错误，如果没有错误，则去掉控制信息发送至LLC(逻辑链路控制)层。该层协议是以太网MAC由IEEE-802. 3以太网标准定义。

以太网数据链路层其实包含MAC(介质访问控制)子层和LLC(逻辑链路控制)子层。一块以太网卡MAC芯片的作用不但要实现MAC子层和LLC子层的功能，还要提供符合规范的PCI界面以实现和主机的数据交换。

MAC从PCI总线收到IP数据包(或者其他网络层协议的数据包)后，将之拆分并重新打包成最大1518Byte、最小64Byte的帧。这个帧里面包括了目标MAC地址、自己的源MAC地址和数据包里面的协议类型(比如IP数据包的类型用80表示，最后还有一个DWORD(4Byte)的CRC码。

可是目标的MAC地址是哪里来的呢？这牵扯到一个ARP协议(介乎于网络层和数据链路层的一个协议)。第一次传送某个目的IP地址的数据的时候，先会发出一个ARP包，其MAC的目标地址是广播地址，里面说到：“谁是xxx.xxx.xxx.xxx这个IP地址的主人？”因为是广播包，所有这个局域网的主机都收到了这个ARP请求。收到请求的主机将这个IP地址和自己的相比较，如果不相同就不予理会，如果相同就发出ARP响应包。这个IP地址的主机收到这个ARP请求包后回复的ARP响应里说到：“我是这个IP地址的主人”。这个包里面就包括了他的MAC地址。以后的给这个IP地址的帧的目标MAC地址就被确定了。(其它的协议如IPX/SPX也有相应的协议完成这些操作)。

IP地址和MAC地址之间的关联关系保存在主机系统里面，叫做ARP表。由驱动程序和操作系统完成。在Microsoft的系统里面可以用arp-a 的命令查看ARP表。收到数据帧的时候也是一样，做完CRC校验以后，如果没有CRC效验错误，就把帧头去掉，把数据包拿出来通过标准的接口传递给驱动和上层的协议栈。最终正确的达到我们的应用程序。

还有一些控制帧，例如流控帧也需要MAC直接识别并执行相应的行为。

以太网MAC芯片的一端接计算机PCI总线，另外一端就接到PHY芯片上，它们之间是通过MII接口链接的。

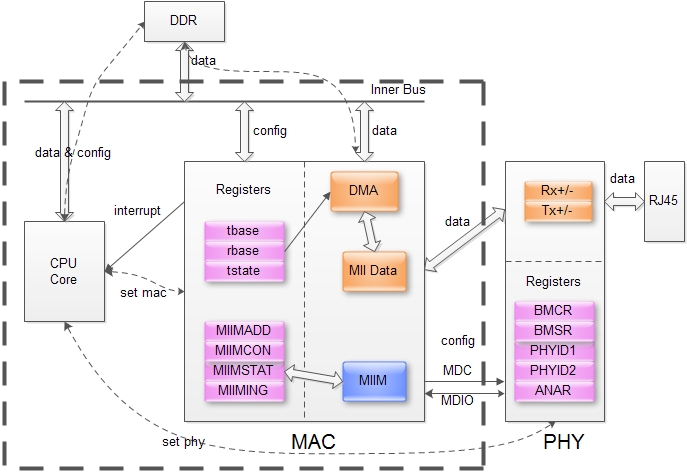

一个MAC的结构图如下图所示：

第二部分、什么是MII

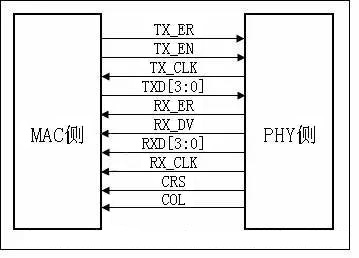

MII（Media Independent Interface）即媒体独立接口，MII接口是MAC与PHY连接的标准接口。它是IEEE-802.3定义的以太网行业标准。MII接口提供了MAC与PHY之间、PHY与STA(Station Management)之间的互联技术，该接口支持10Mb/s与100Mb/s的数据传输速率，数据传输的位宽为4位。"媒体独立"表明在不对MAC硬件重新设计或替换的情况下，任何类型的PHY设备都可以正常工作。802.3协议最多支持32个PHY，但有一定的限制：要符合协议要求的connector特性。MII接口如下图所示：

后来还有GMII（1Gbps）、10GMII、25GMII、200GMII和500GMII等。

提到MII，就有可能涉及到RS，PLS，STA等名词术语，下面讲一下他们之间对应的关系。

所谓RS即Reconciliation sublayer，它的主要功能主要是提供一种MII和MAC/PLS之间的信号映射机制。它们(RS与MII)之间的关系如下图：

MII的Management Interface是与STA（Station Management）相连的。

注：关于本节，具体可参考IEEE以太网标准802.3的22.3 Signal timing characteristics节，其中包含时钟信号等更详细内容。

MII接口主要包括四个部分。一是从MAC层到PHY层的发送数据接口，二是从PHY层到MAC层的接收数据接口，三是从PHY层到MAC层的状态指示信号，四是MAC层和PHY层之间传送控制和状态信息的MDIO接口。

MII包括一个数据接口，以及一个MAC和PHY之间的管理接口：

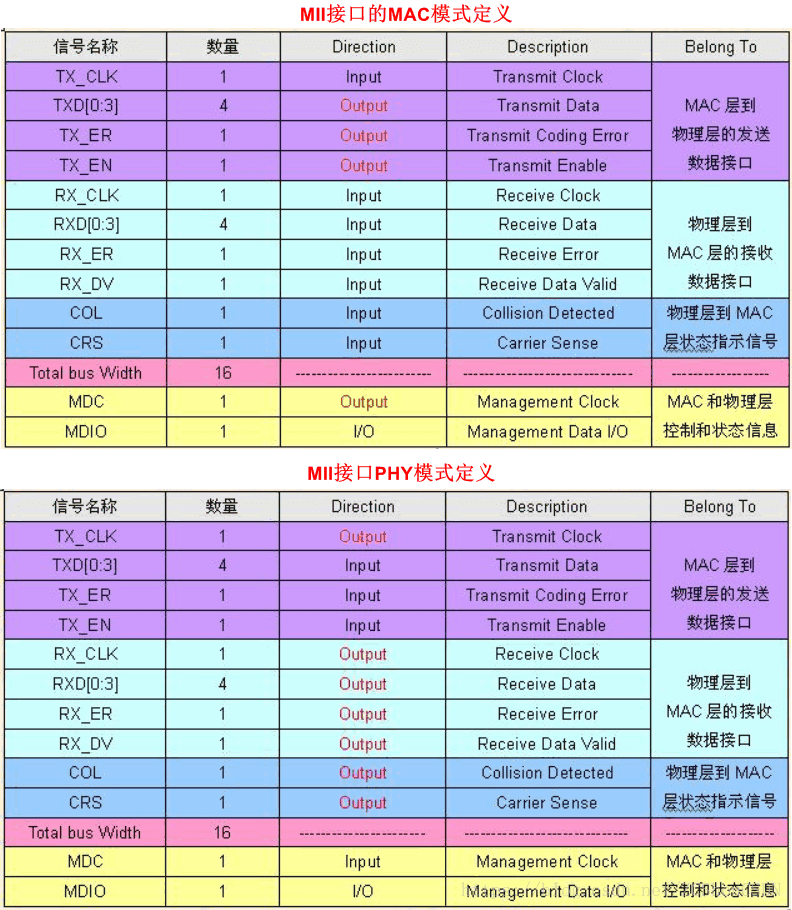

• ※数据接口： 包括分别用于发送器和接收器的两条独立信道。每条信道都有自己的数据、时钟和控制信号。MII数据接口总共需要16个信号，包括

• ※TX_ER（transmit coding error）： TX_ER同步于TX_CLK，在数据传输过程中，如果TX_ER有效超过一个时钟周期，并且此时TX_EN是有效的，则数据通道中传输的数据是无效的，没用的。注：当TX_ER有效并不影响工作在10Mb/s的PHY或者TX_EN无效时的数据传输。在MII接口的连线中，如果TX_ER信号线没有用到，必须将它下拉接地。

• ※TXD<3:0>（transmit data）： TXD由RS驱动，同步于TX_CLK，在TX_CLK的时钟周期内，并且TX_EN有效，TXD上的数据被PHY接收，否则TXD的数据对PHY没有任何影响。

• ※TX_EN： 发送使能。TX_EN由Reconciliation子层根据TX_CLK上升沿同步进行转换，时序如图22-16所示。

• ※TX_CLK（transmit clock）： TX_CLK (Transmit Clock)是一个连续的时钟信号（即系统启动，该信号就一直存在），它是TX_EN, TXD, and TX_ER(信号方向为从RS到PHY)的参考时钟，TX_CLK由PHY驱动TX_CLK的时钟频率是数据传输速率的25%，偏差±100ppm。例如，100Mb/s模式下，TX_CLK时钟频率为25MHz，占空比在35%至65%之间。

• ※COL（collision detected）： COL不需要同步于参考时钟。The behavior of the COL signal is unspecified when the duplex mode bit0.8 inthe control register is set to a logic one（自动协商禁止，人工设为全双工模式）, or when the Auto-Negotiation process selects a full duplex mode of operation。即半双工模式信号有效，全双工模式信号无效。

• ※RXD<3:0>（receive data）： RXD由RS驱动，同步于RX_CLK，在RX_CLK的时钟周期内，并且RX_DV有效，RXD上的数据被RS接收，否则RXD的数据对RS没有任何影响。While RX_DV is de-asserted, the PHY may provide a False Carrier indication by asserting the RX_ER signal while driving the value <1110> onto RXD<3:0>。

• ※RX_ER（receive error）： RX_ER同步于RX_CLK，其在RX通道中的作用类似于TX_ER对于TX通道数据传输的影响。

• ※RX_CLK： 它与TX_CLK具有相同的要求，所不同的是它是RX_DV, RXD, and RX_ER(信号方向是从PHY到RS)的参考时钟。RX_CLK同样是由PHY驱动，PHY可能从接收到的数据中提取时钟RX_CLK，也有可能从一个名义上的参考时钟(e.g., the TX_CLK reference)来驱动RX_CLK。

• ※CRS（carrier sense）： CRS不需要同步于参考时钟，只要通道存在发送或者接收过程，CRS就需要有效。The behavior of the CRS signal is unspecified when the duplex mode bit0.8 inthe control register is set to a logic one(自动协商禁止，人工设为全双工模式), or when the Auto-Negotiation process selects a full duplex mode of operation，即半双工模式信号有效，全双工模式信号无效。

• ※RX_DV（Receive Data Valid）： RXD_DV同步于RX_CLK，被PHY驱动，它的作用如同于发送通道中的TX_EN，不同的是在时序上稍有一点差别：为了让数据能够成功被RS接收，要求RXD_DV有效的时间必须覆盖整个FRAME的过程，即starting no later than the Start Frame Delimiter (SFD) and excluding any End-of-Frame delimiter。

• ※MII以4位半字节方式传送数据双向传输，时钟速率25MHz。其工作速率可达100Mb/s。

• ※MII管理接口： 是个双信号接口，通过管理接口，MAC就能监视和控制PHY。其管理是使用SMI(Serial Management Interface) 总线通过读写PHY的寄存器来完成的。一个是时钟信号（***MDC (management data clock)***）。另一个是数据信号（***MDIO (management data input/output)***）。

• ※MDC： 由站管理实体向PHY提供，作为在MDIO信号上传送信息的定时参考。 MDC是一种非周期性的信号，没有最高或最低时间。 无论TX_CLK和RX_CLK的标称周期如何，MDC的最小高低时间应为160 ns，MDC的最小周期为400 ns。

• ※MDIO： 是PHY和STA之间的双向信号。 它用于在PHY和STA之间传输控制信息和状态。 控制信息由STA同步地针对MDC驱动并且由PHY同步地采样。 状态信息由PHY针对MDC同步驱动并由STA同步采样。

PHY 里面的部分寄存器是IEEE定义的，这样PHY把自己的目前的状态反映到寄存器里面，MAC 通过SMI 总线不断的读取PHY 的状态寄存器以得知目前PHY 的状态。例如连接速度、双工的能力等。当然也可以通过SMI设置PHY的寄存器达到控制的目的。例如流控的打开关闭、自协商模式还是强制模式等。不论是物理连接的MII总线和SMI总线还是PHY的状态寄存器和控制寄存器都是由IEEE的规范的。因此不同公司的MAC和PHY一样可以协调工作。当然为了配合不同公司的PHY的自己特有的一些功能，驱动需要做相应的修改。

MII支持10Mbps和100Mbps的操作，一个接口由14根线组成，它的支持还是比较灵活的。但是有一个缺点是因为它一个端口用的信号线太多，如果一个8端口的交换机要用到112根线，16端口就要用到224根线，到32端口的话就要用到448根线。一般按照这个接口做交换机是不太现实的。所以现代的交换机的制作都会用到其它的一些从MII简化出来的标准，比如RMII、SMII、GMII等。

RMII（Reduced Media Independant Interface，简化媒体独立接口）是标准的以太网接口之一，比MII有更少的I/O传输。RMII口是用两根线来传输数据的，MII口是用4根线来传输数据的，GMII是用8根线来传输数据的。MII/RMII只是一种接口，对于10Mbps线速，MII的时钟速率是2.5MHz就可以了，RMII则需要5MHz；对于100Mbps线速，MII需要的时钟速率是25MHz，RMII则是50MHz。

MII/RMII用于传输以太网包，在MII/RMII接口是4/2bit的，在以太网的PHY里需要做串并转换，编解码等才能在双绞线和光纤上进行传输，其帧格式遵循IEEE 802.3(10M)/IEEE 802.3u(100M)/IEEE 802.1q(VLAN)。以太网帧的格式为：前导符+开始位+目的mac地址+源mac地址+类型/长度+数据+padding(optional)+32bitCRC。如果有vlan,则要在类型/长度后面加上2个字节的vlan tag，其中12bit来表示vlan id,另外4bit表示数据的优先级！

GMII是千兆网的MII接口，这个也有相应的RGMII接口，表示简化了的GMII接口。

GMII采用8位接口数据，工作时钟125MHz，因此传输速率可达1000Mbps。同时兼容MII所规定的10/100 Mbps工作方式。GMII接口数据结构符合IEEE以太网标准，该接口定义见IEEE 802.3。

• 发送器： 在千兆速率下，向PHY提供GTXCLK信号、TXD、TXEN、TXER信号与此时钟信号同步。否则在10/100Mbps速率下，PHY提供TXCLK时钟信号，其它信号与此信号同步。其工作频率为25MHz(100M网络)或2.5MHz(10M网络)。

• ※GTXCLK——吉比特TX…信号的时钟信号(125MHz)

• ※TXCLK——10/100Mbps信号时钟

• ※TXD[7…0]——被发送数据

• ※TXEN——发送器使能信号

• ※TXER——发送器错误(用于破坏一个数据包)

• 接收器：

• ※RXCLK——接收时钟信号(从收到的数据中提取,因此与GTXCLK无关联)

• ※RXD[7…0]——接收数据

• ※RXDV——接收数据有效指示

• ※RXER——接收数据出错指示

• ※COL——冲突检测(仅用于半双工状态)

• 管理配置： 管理配置接口控制PHY的特性。该接口有32个寄存器地址，每个地址16位。其中前16个已经在“IEEE 802.3,2000-22.2.4 Management Functions”中规定了用途,其余的则由各器件自己指定。

• ※MDC——配置接口时钟

• ※MDIO——配置接口I/O

第三部分、什么是PHY

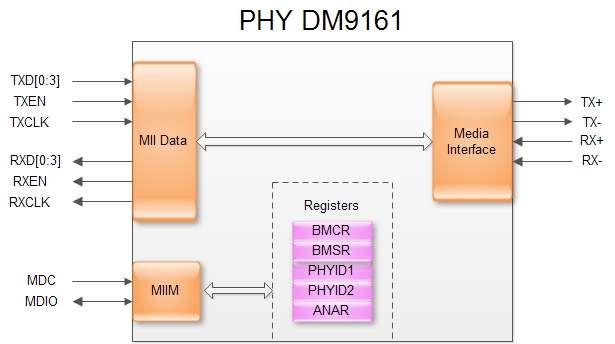

PHY（（Physical Layer，PHY））是IEEE802.3中定义的一个标准模块，STA（station management entity，管理实体，一般为MAC或CPU）通过SMI（Serial Manage Interface）对PHY的行为、状态进行管理和控制，而具体管理和控制动作是通过读写PHY内部的寄存器实现的。一个PHY的基本结构如下图：

PHY是物理接口收发器，它实现OSI模型的物理层。IEEE-802.3标准定义了以太网PHY。包括MII/GMII(介质独立接口)子层、PCS(物理编码子层)、PMA(物理介质附加)子层、PMD(物理介质相关)子层、MDI子层。它符合IEEE-802.3k中用于10BaseT(第14条)和100BaseTX(第24条和第25条)的规范。

注：PHY寄存器在IEEE802.3标准的 22.2.4 Management functions 节有介绍，但不涉及所有的寄存器，个别寄存器需要到其它章节中看，当然，文档里面也提到该在哪里找到哪个寄存器。
