一个关于Diamond中的Reveal如何选用参考时钟的问题

发表于 2018/1/9 9:40:39 阅读（3351）

最近在调试DDR3的时候遇到一个奇怪的问题，经过一段时间的排查定位，最后发现是Reveal引起的，下面来简单地总结一下。

1、问题描述：

在使用Lattice DDR Controller相关IP的时候，一般建议把Clarity或者IPexpress生成的评估工程下面的lpf文件中的约束拷贝过来，稍加修改，添加至自己的工程的lpf文件中。

在相关约束中有这样两句：

FREQUENCY NET "sclk*" 150.000000 MHz PAR_ADJ 30.000000 ; BLOCK PATH FROM CLKNET "*/clkos*" TO CLKNET "sclk*" ;

都是关于sclk的约束。但是在MAP的时候却报错说找不到sclk*，所以把以上两条约束给Disable掉了。也就是说这两条约束不会对PAR和TRACE产生任何影响。警告如下：

WARNING - map: D:/My_Project/EVDK_Proj/ECP5_ISP/implementation/ECP5_ISP.lpf(10): Semantic error in "BLOCK PATH FROM CLKNET "*/clkos*" TO CLKNET "sclk*" ;": sclk* matches no nets in the design. This preference has been disabled. WARNING - map: D:/My_Project/EVDK_Proj/ECP5_ISP/implementation/ECP5_ISP.lpf(347): Semantic error in "FREQUENCY NET "sclk*" 150.000000 MHz PAR_ADJ 30.000000 ;": sclk* matches no nets in the design. This preference has been disabled.

百思不得其解，突然想起来工程中好像有Reveal（选用了sclk作为采样时钟），于是乎尝试把Reveal禁止掉，并删除Reveal相关的约束，发现居然好了……

2、问题分析

于是乎，在Strategy中设置Check Unconstrained Connections & Paths，居然也没有找到sclk……消失了……

检查刚才删除的Reveal相关的约束：

rvl_alias "reveal_ist_583" "ddr3_test_top_inst/sclk";

发现Reveal给sclk起了个别名，也就是说sclk消失的原因是其被重命名为reveal_ist_583了……

检查另一个工程，则为：

rvl_alias "sclk" "u_ddr_ulogic/sclk";

因此，另一个工程并不会出现这样的情况。但是问题是这句约束是Reveal自动产生的，什么时候会出现第一种情况（有问题的），什么时候又会是正常的呢？

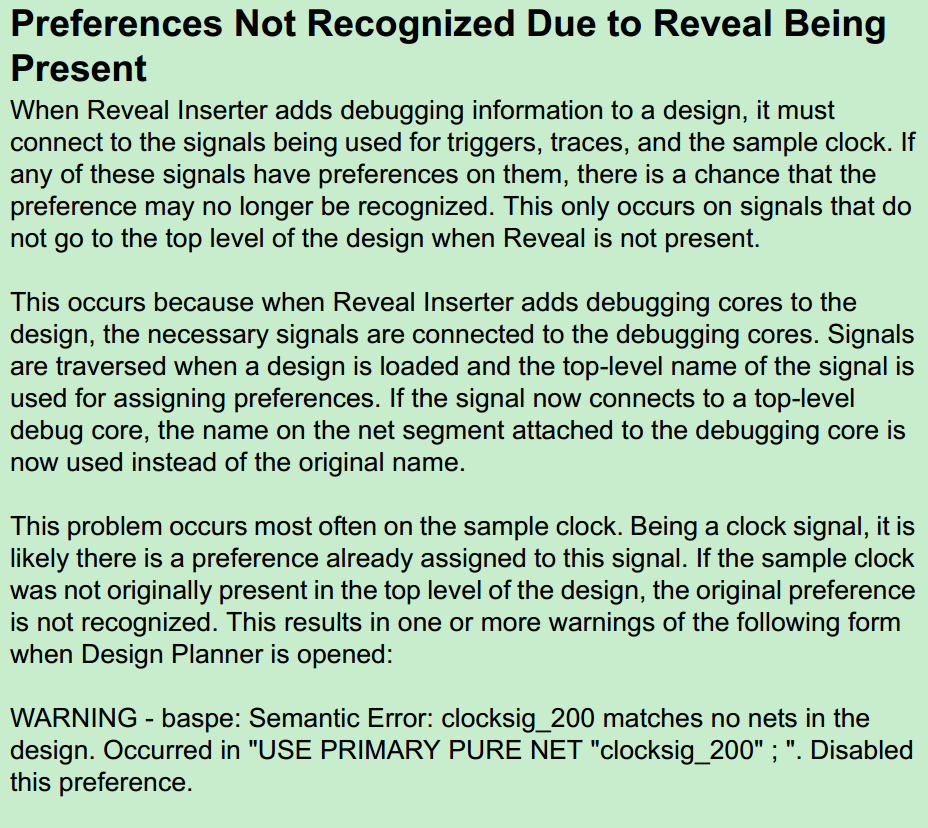

检查Reveal Troubleshooting Guide.pdf文档，发现如下一段话：

也就是说，当Reveal选用的采样时钟是内部信号（且不存在于顶层），同时该时钟信号有相关的时序约束时，就可能会发生这样的情况。

3、解决问题

找到了问题了，如何解决呢？

最简单的方法显然是换一个采样时钟，但是对于很多情况下来说，这是不太现实的。

有人可能觉得只需要把

rvl_alias "reveal_ist_583" "ddr3_test_top_inst/sclk";

修改成

rvl_alias "sclk" "ddr3_test_top_inst/sclk";

就可以了，就像另一个工程中的那样。但是实践证明，这样是不行的，因为这句约束是在综合的时候由Reveal自动产生的，强制的修改并没有意义（即使是在综合结束后再去修改，然后再进行MAP，依旧是然并卵）。

在Reveal Troubleshooting Guide.pdf文档中，推荐的解决方法是：

修改

FREQUENCY NET "sclk*" 150.000000 MHz PAR_ADJ 30.000000 ; BLOCK PATH FROM CLKNET "*/clkos*" TO CLKNET "sclk*" ;

为：

FREQUENCY NET "reveal_ist_583" 150.000000 MHz PAR_ADJ 30.000000 ; // With Reveal BLOCK PATH FROM CLKNET "*/clkos*" TO CLKNET "reveal_ist_583" ; // With Reveal

4、Reveal采样时钟选择注意事项

4.1、采样时钟的频率不能太低，至少要大于JTAG的时钟频率；

4.2、采样时钟的频率也不能太高，一般要低于200MHz；

4.3、尽量使用顶层的时钟信号（避免出现本文讨论的问题）；

4.4、尽量不要使用门控的时钟信号，保持采样时钟的持续稳定；

4.5、如需不需要持续采样，可以使用Sample Enable，或者合理地设置触发条件（多次触发）。

5、主要参考文档

Reveal39TroubleshootingGuide.pdf
