今天，来聊一聊本次连载博文的最后一个内容（至少暂时是最后一篇）——Lattice的静态时序分析工具介绍，Lattice Timing Analysis View。其实Timing Analysis View也不是什么高级的玩意，基本上就是把PAR TRACE的Report搞成了一个GUI的形式，同时新增了一些横friendly的功能。个人而言，还是非常喜欢这个分析工具的，主要有如下几个方面：

1、GUI界面做的不错，至少看起来舒服，报告内容分类清晰，能够迅速定位相关内容；

2、新增的TPF文件，用起来很方便，能节省很多的时间；

3、支持与Physical View、FloorPlan View等窗口的交互操作；

4、超赞的功能：Schematic Path View；

5、支持将相关内容导入或者导出到csv文件。

下面就来简单的介绍一下Lattice的Timing Analysis View这个工具，具体的大家可以参考Lattice的官方参考文档：Lattice Diamond 3.9Help->Analyzing Static Timing->Using Timing Analysis View的相关内容。

首先，需要注意的是，Timing Analysis View分析的是PAR TRACE的内容，所以必须要在PAR TRACE完成之后，才能打开Timing Analysis View，并且第一次打开的时候会稍微慢一点（因为需要加载ncd和lpf等文件中的内容）。

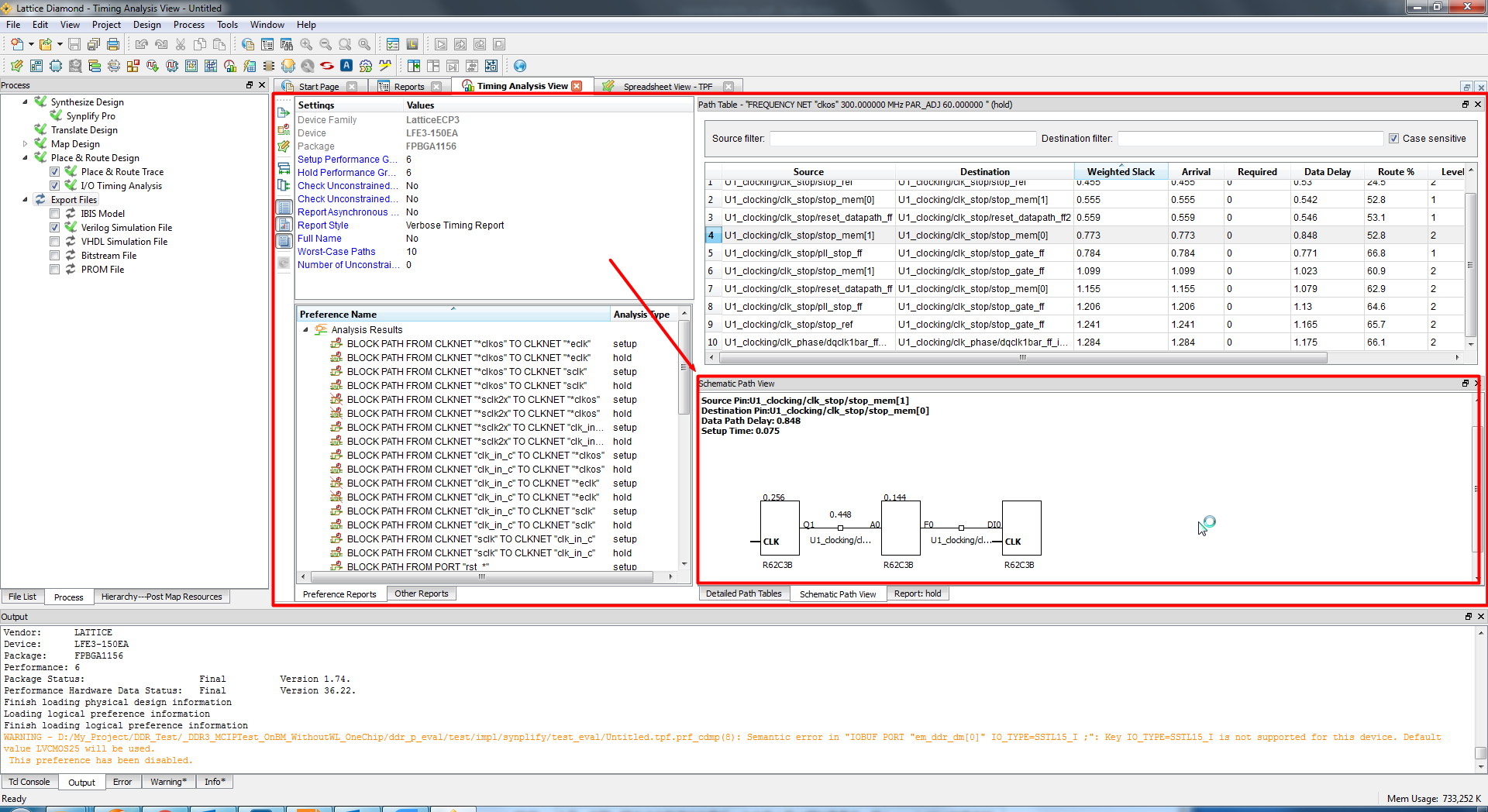

如上图所示，大的框框显示的就是Timing Analysis View的界面，里面的小框框显示的就是Schematic Path View，非常赞的功能，把原本枯燥无聊的数据便的直观一点了，给个大图特写一下：

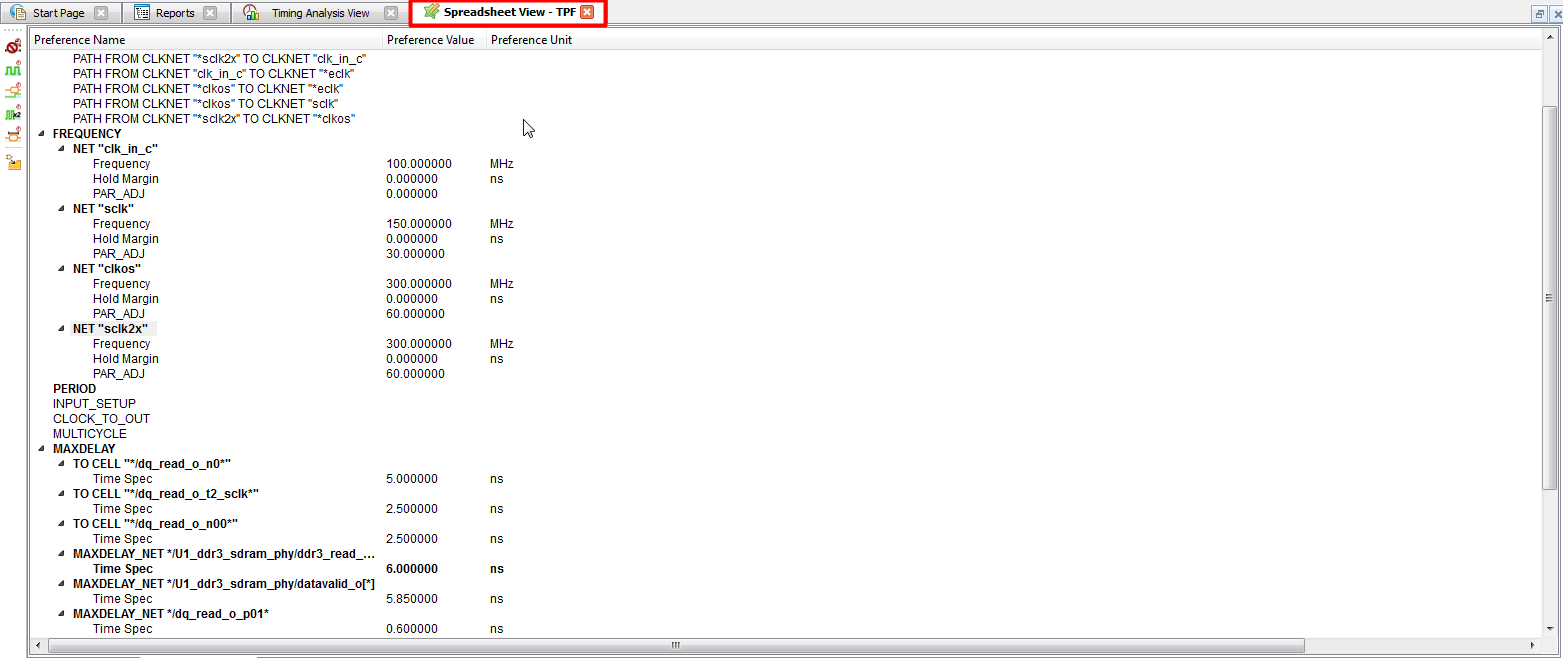

还有一个像介绍一下的就是TPF文件以及Spreadsheet view-TPF版，Spreadsheet View-TPF版是特殊的Spreadsheet View，并没有原本的那么强大，只保留和静态时序分析相关的一些设置，且其只能通过Timing Analysis View来打开……如下图所示：

通过Spreadsheet View-TPF可以直接设置Global Preferences、Timing Preferences和Group等时序约束内容。不过，需要注意的是：修改后的内容只能保存在tpf文件中，而不是保存在lpf文件中。同时，当用户在Spreadsheet View-TPF中修改完时序约束内容后，可以不用重新MAP和PAR就能直接在Timing Analysis View看到修改之后的变化。用户可以建立多个tpf文件，比较不同时序约束下的效果，同时节省大量的时间。当用户觉得某个tpf文件中的时序约束内容比原lpf文件中的内容更加合适的时候，可以通过直接打开文本复制粘贴，或者导出的方法，将某个tpf文件中的内容更新到lpf文件中，并重新进行MAP和PAR，以获得更加精确的时序分析报告。

Timing Analysis View相对于之前介绍的TRACE Report的一些新功能，主要就是上面介绍的这些。其他的基本上是相同的，只是TRACE Report只是纯文本，而Timing Analysis View是一个GUI……具体的，大家可以自行去阅读Lattice的官方参考文档中的相关内容：

Lattice Diamond 3.9Help->Analyzing Static Timing->Using Timing Analysis View
