如题，这篇仍然使用的是上一篇所介绍的那个例子，主要分析的是两种案例：

Insufficient FREQUENCY preference & Sufficient FREQUENCY preference，即不充分的频率约束和充分的频率约束。

首先，简单地聊一聊不充分的频率约束（Insufficient FREQUENCY preference）

上一篇博文中，我们说到，Diamond会在用户新建工程的时候自动创建一个LPF文件，并且其默认内容为两个“BLOCK”，现在我们在该LPF文件中添加上clk1时钟的FREQUENCY的约束：

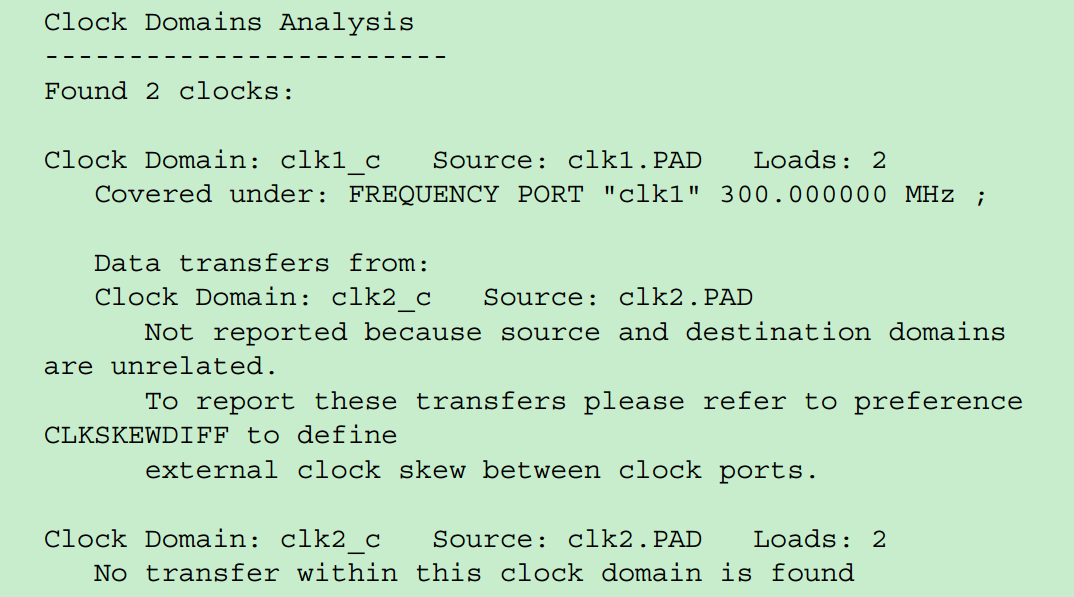

此时，TRACE的报告内容如下：

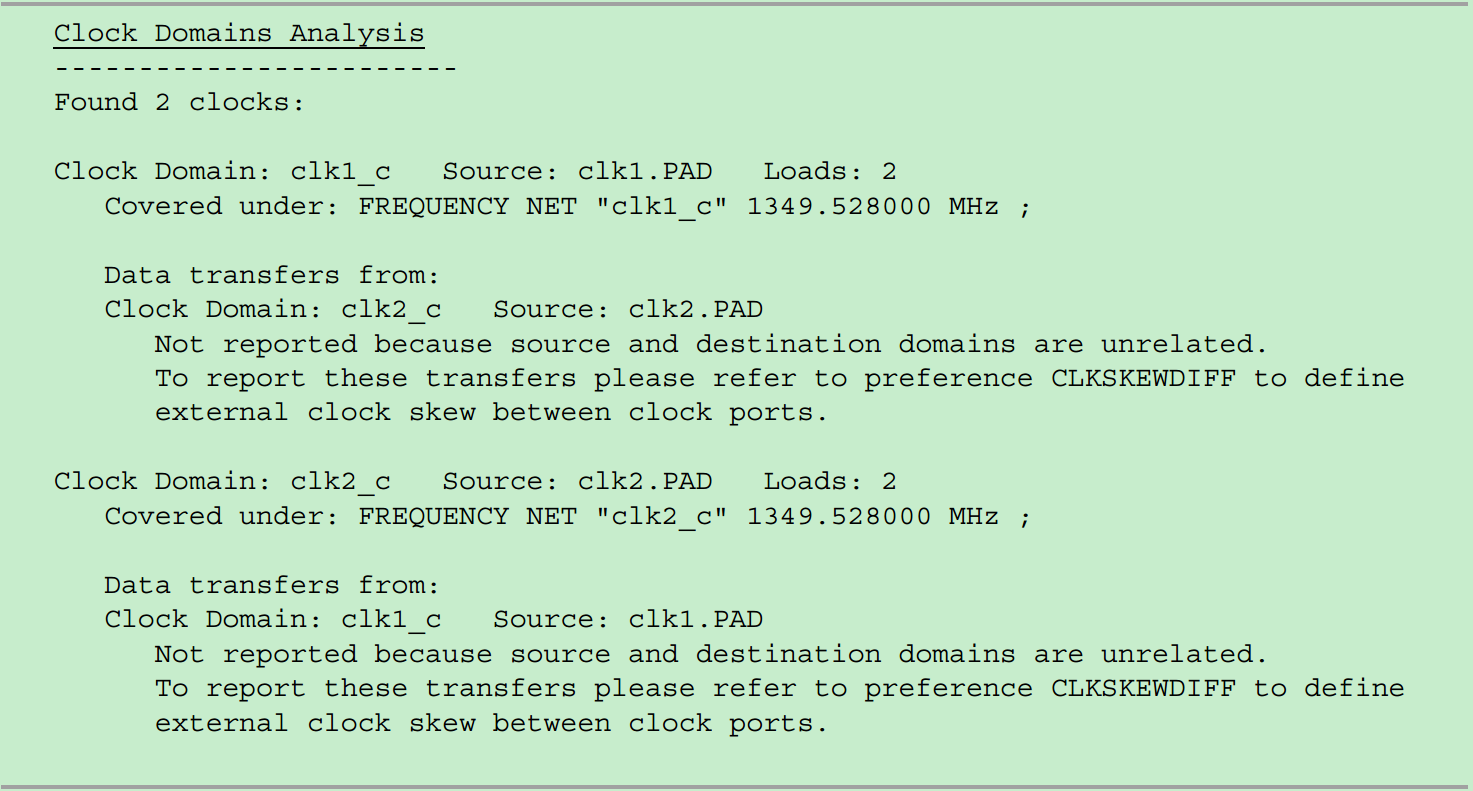

对比一下，上一篇的报告：

我们可以发现，时钟clk1得到了约束，而clk2缺没有得到约束……这里反映了一个非常重要的信息——当我们的设计中含有多个时钟的时候，如果用户并没有对所有的时钟进行频率约束，那么Diamond并不会对那些没有被约束的时钟自动约束（而在Case1中，用户没有对任何一个时钟进行约束，Diamond会自动对每一个时钟进行约束）。为了时序能够闭合，很显然，用户需要对每一个时钟进行频率后者周期约束。

接下来，再来聊一聊充分的频率约束（Sufficient FREQUENCY preference）

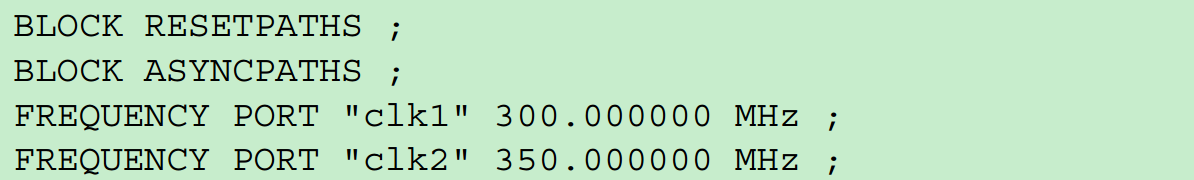

我们进一步添加对clk2的频率约束：

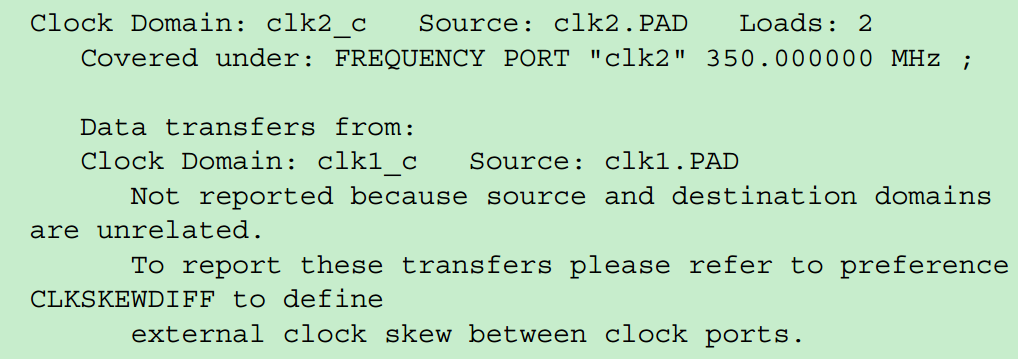

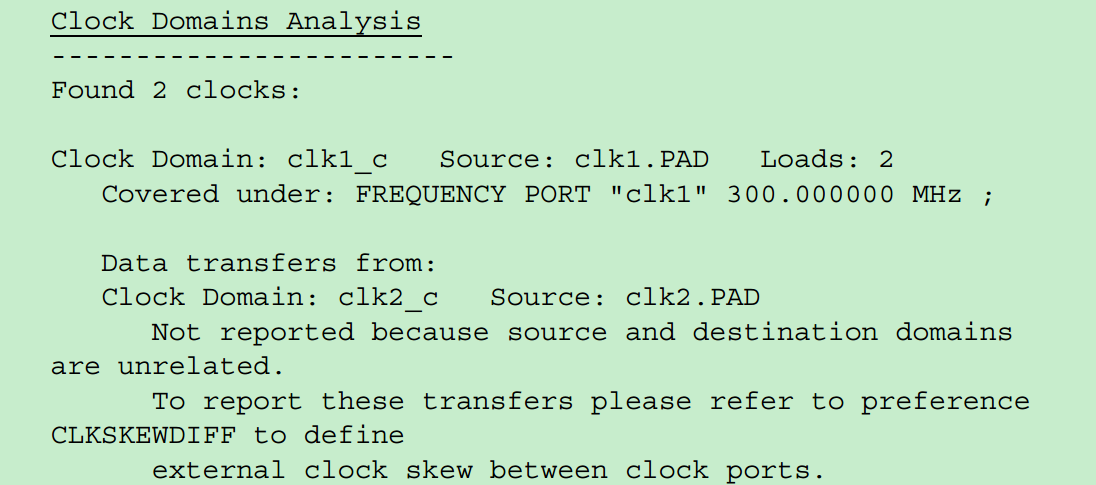

此时TRACE的相关报告内容如下：

可以发现，两个时钟的频率都得到了响应的约束。但是同时，Clock Domain Analysis还提示用户，clk1和clk2还没有关联，建议用CLKSKEWDIFF进行约束（这个在后面的博文中会进行介绍）。

补充说明一下，实际上，并不是所有的跨时钟域路径（Cross-domian paths）都必须使用CLKSKEWDIFF进行约束，Diamond有能力分析某些特定的时钟源的跨时钟域路径，如PLL输出的时钟，分频器（Divider）输出时钟等。
