DDR扫盲——DDR的发展简史

3
阅读(10139)

DDR的种类:

1、DDR SDRAM:Double Data Rate Synchronous Dynamic Random Access Memory,双倍数据率同步动态随机存取存储器;

2、DDR2 SDRAM:Double-Data-Rate Two Synchronous Dynamic Random Access Memory,第二代双倍数据率同步动态随机存取存储器;

3、DDR3 SDRAM:Double-Data-Rate Three Synchronous Dynamic Random Access Memory,第三代双倍数据率同步动态随机存取存储器;

4、DDR4 SDRAM:Double-Data-Rate Fourth Synchronous Dynamic Random Access Memory,第四代双倍数据率同步动态随机存取存储器。



DDR的发展:


SDRAM

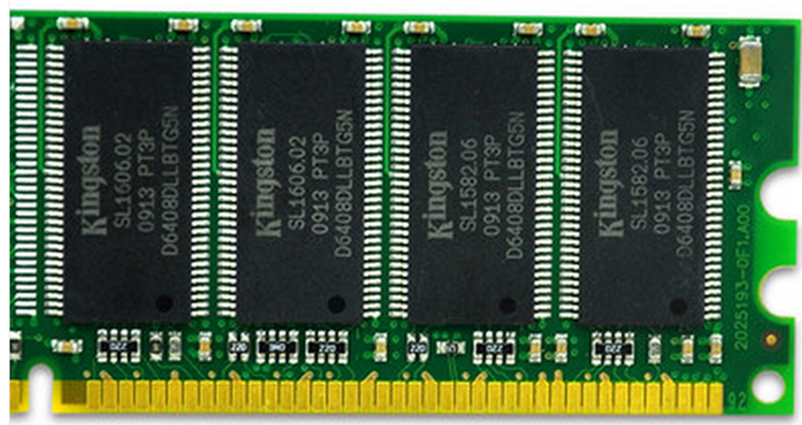

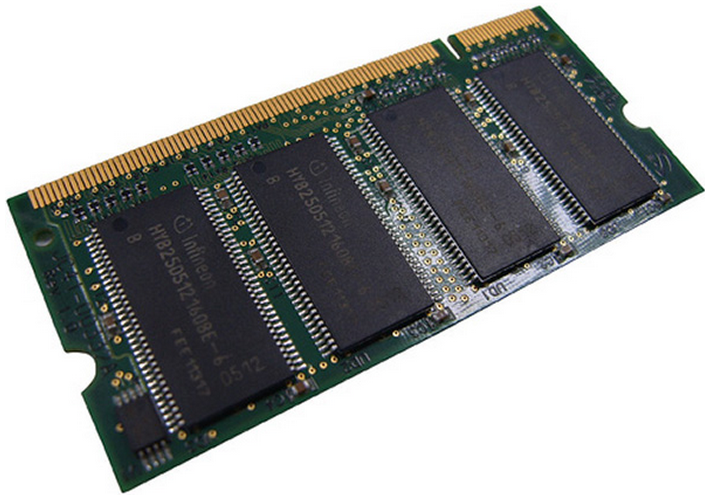

DDR

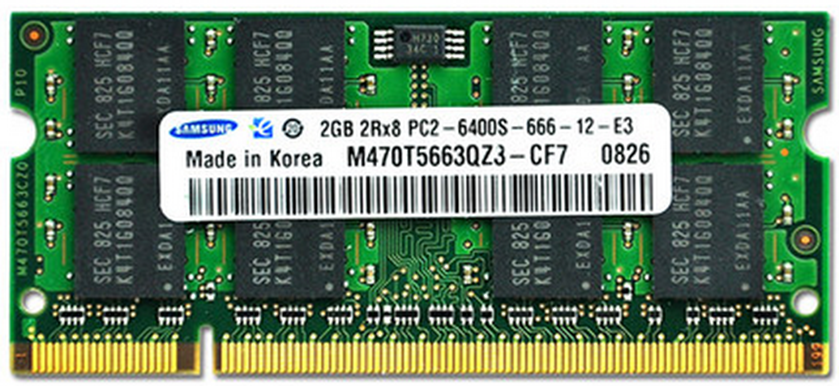

DDR2

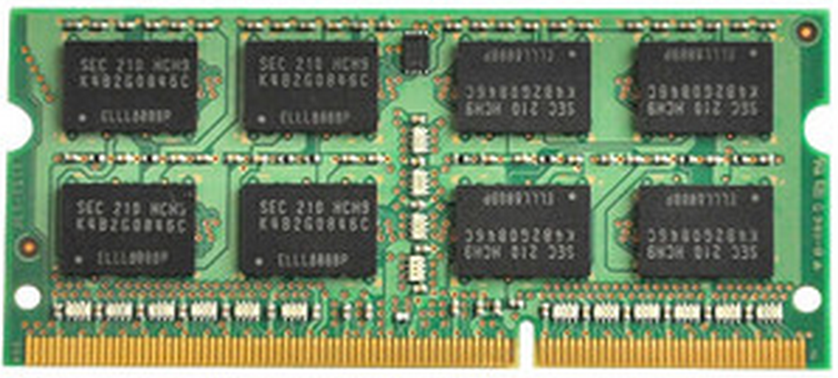

DDR3

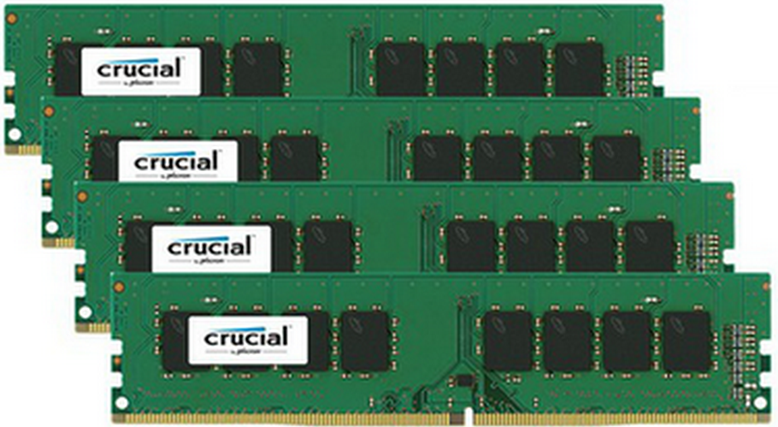

DDR4

可以很清楚地发现,DDR、DDR2、DDR3和DDR4之间的接口并不兼容,当然,其工作电压也是不一样的。(上面的几个图片展示的DIMM条,除了DDR4是台式机的接口,前三个为笔记本上的接口LPDDRx)

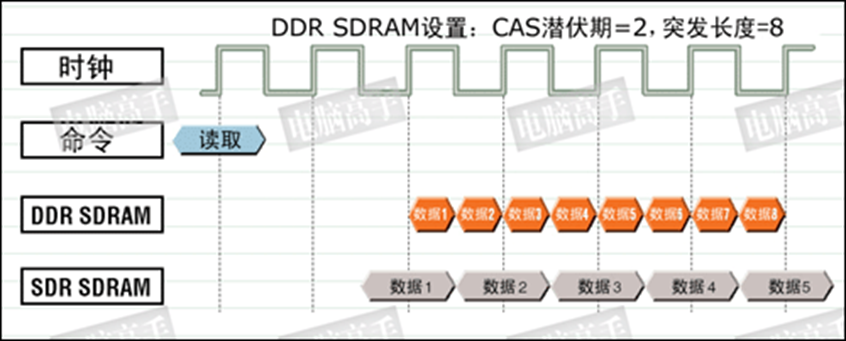

DDR SDRAM可在一个时钟周期内传送两次数据

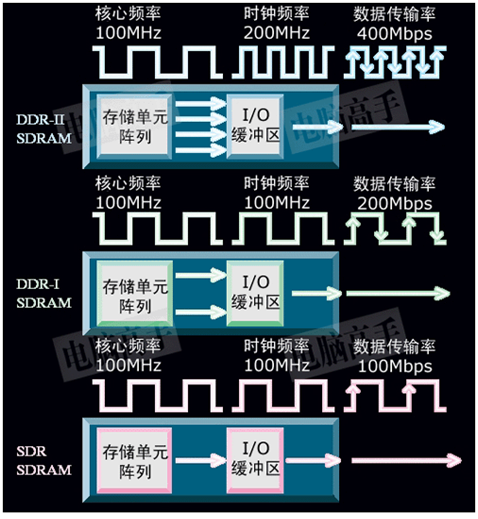

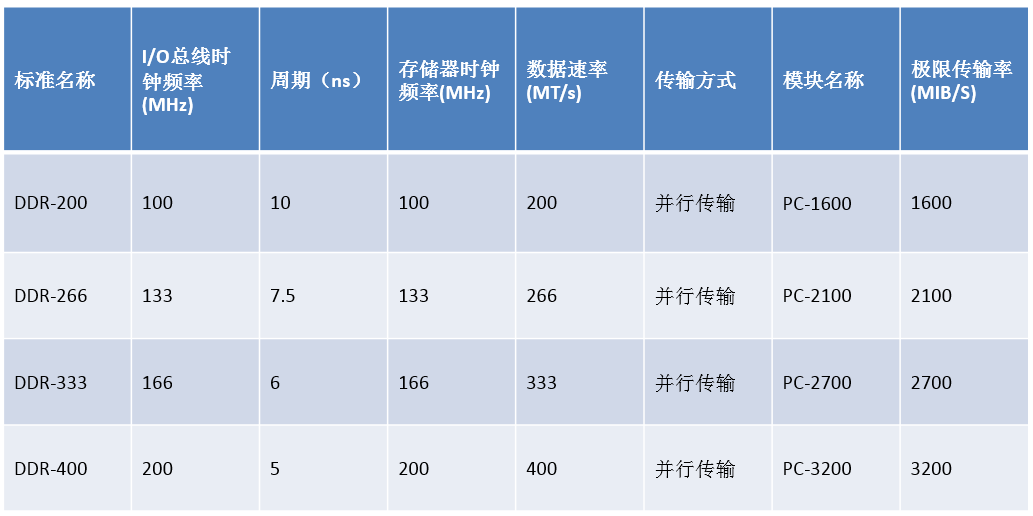

DDR数据传输速度为系统钟频率的两倍,能在选通脉冲的上升沿和下降沿传输数据

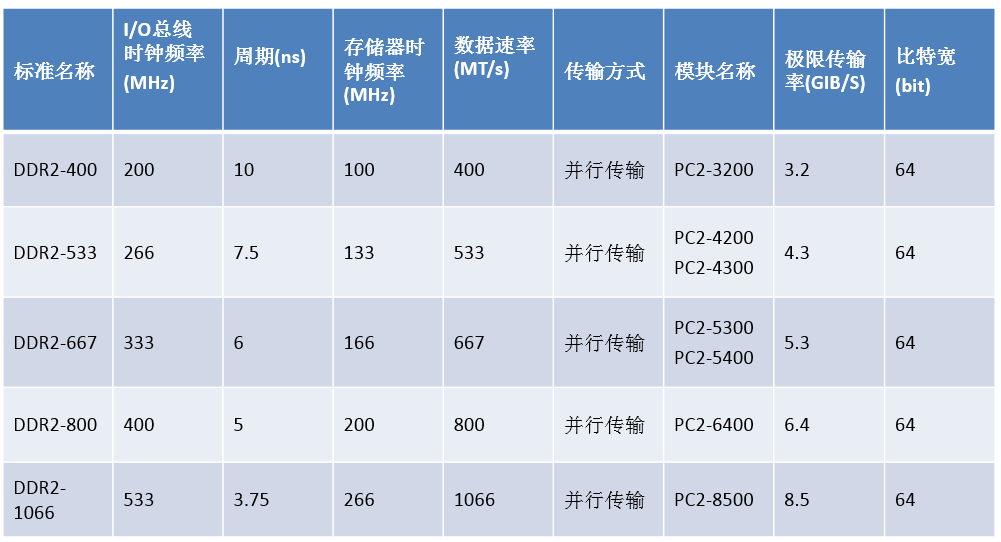

DDR2的数据传输速度为系统时钟频率的四倍

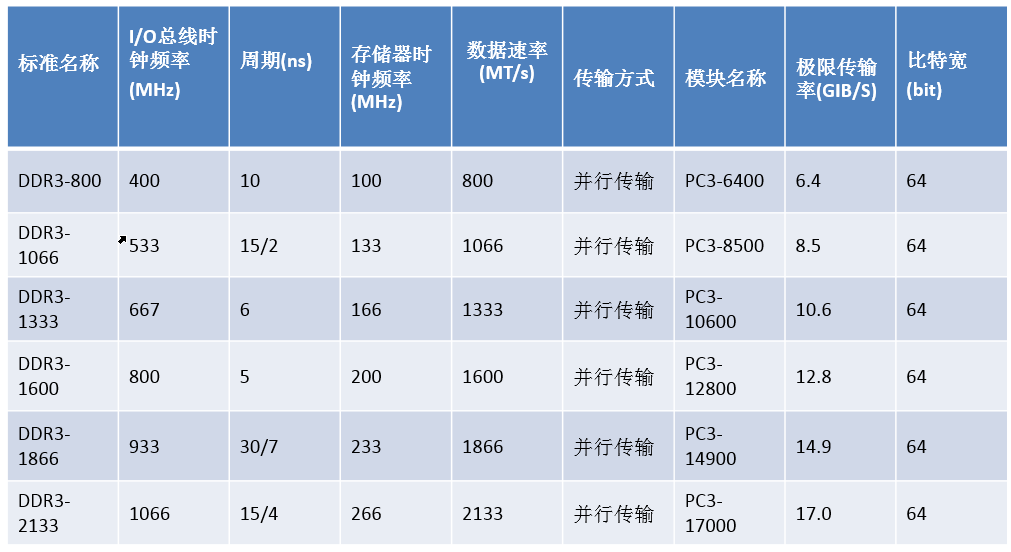

DDR3的数据传输速度为系统时钟频率的8倍

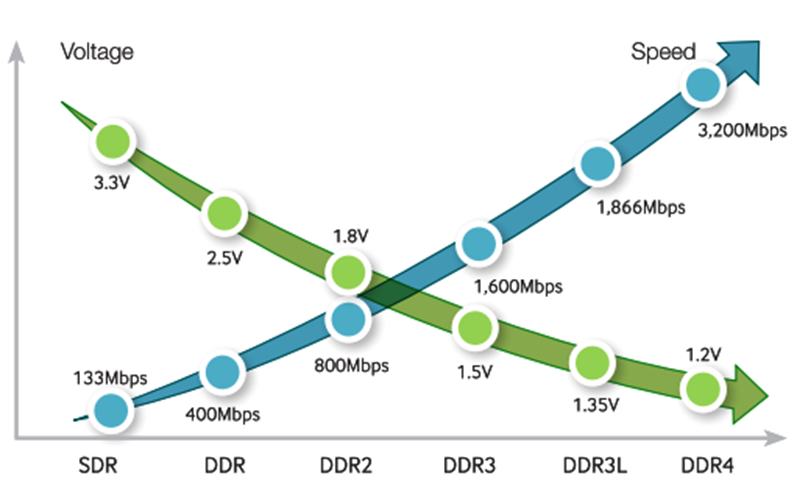

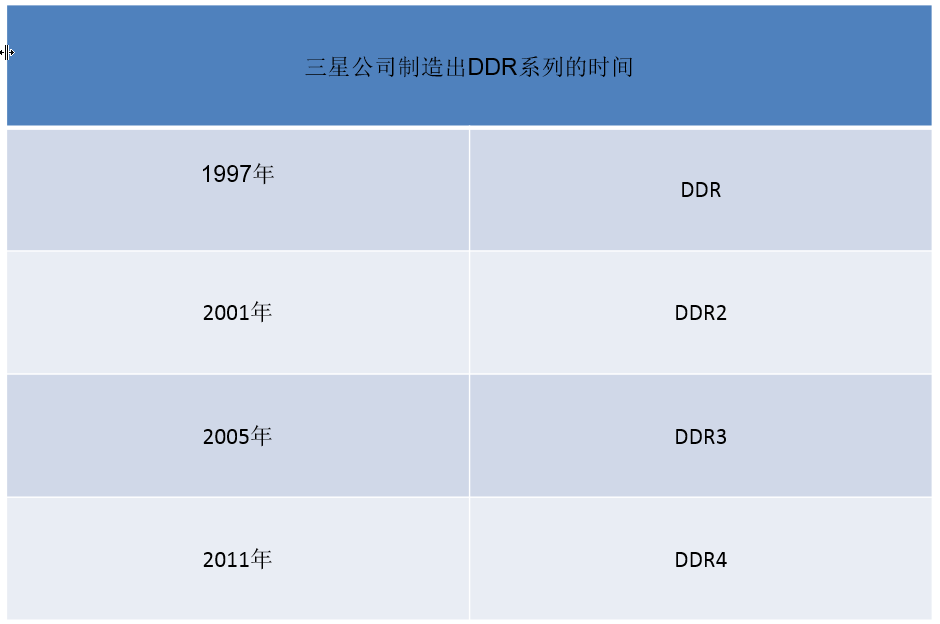

DDR的发展图

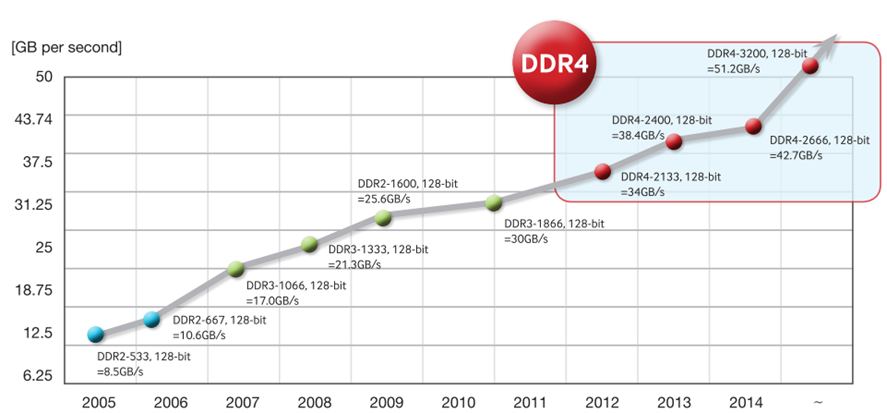

Samsung-DDR的带宽与数据传输率上升轨迹
