标准块写操作

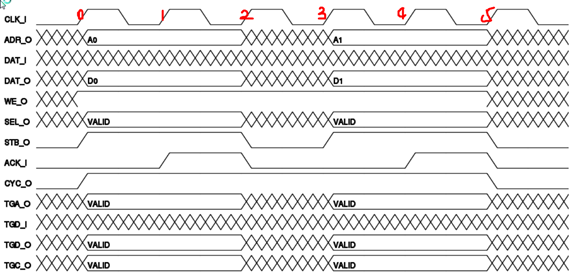

图17显示的是一个标准的块写周期时序图。块写周期可以在每一个时钟周期完成一次数据传输。但是，本例中显示了主机和从机插入等待状态以控制数据传输速率的情况。图中一共显示了5个传输。第二次传输后，主机插入了一个等待状态。第四次传输后，从机插入了一个等待状态。整个周期在第五次传输之后结束。

图17 标准块写周期

总线协议的执行流程如下：

时钟上升沿0：

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O置位，以表明进入写周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将CYC_O和TGC_O()置位，以表明周期的开始；

·主机将STB_O置位，以表明第一个段（phase）的开始；

注意：主机可以在时钟上升沿1之前的任意时间，将CYC_O和TGC_O()置位。

时钟上升沿1：

·从机解码输入，并作出从机响应（ACK_I）。

时钟上升沿2：

·主机将监控ACK_I信号；

·主机将STB_O复位，以插入一个等待状态（-WSW-）。

时钟上升沿3：

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O置位，以表明进入写周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将CYC_O和TGC_O()置位，以表明周期的开始；

·主机将STB_O置位，以表明第二个段（phase）的开始。

时钟上升沿4：

·主机将有效地址置于ADR_O()和TGA_O()

·主机将WE_O复位，以表明进入读周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将STB_O置位。

·从机解码输入，并对ACK_I做出相应。

时钟上升沿5：

·主机监控ACK_I信号；

·主机将STB_O和CYC_O复位，以结束本次块读周期。

流水线块写操作

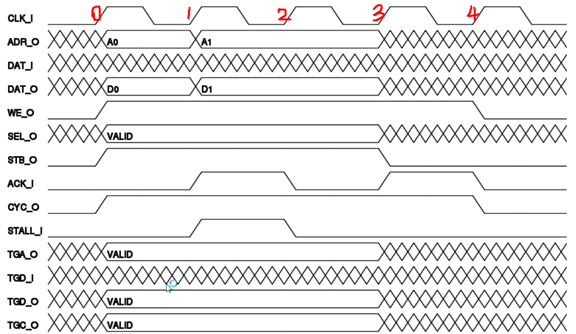

流水线块写模式的时序图如图18所示。

图18 流水线块写周期

总线协议的执行流程如下：

时钟上升沿0：

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O置位，以表明进入写周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将CYC_O和TGC_O()置位，以表明周期的开始；

·主机将STB_O置位，以表明第一个段（phase）的开始；

·主机监控ACK_I信号，并准备锁存DAT_I()和TGD_I()信号。

时钟上升沿1：

·从机解码输入，并作出从机响应（ACK_I）；

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O置位，以表明进入写周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将STB_O置位，以表明第二个段（phase）的开始。

时钟上升沿2：

时钟上升沿3：

·从机解码输入，并作出从机响应（ACK_I）；

·当STALL_I为低电平时（inactive），主机将STB_O信号复位。

时钟上升沿4：

·主机将CYC_O信号复位，当接受到第二个ACK_O信号时。
