块读/写操作每次读/写数据多次。块读/写操作实际上是由顺序进行的多个单次读/写操作（called phase）组合而成的。这一功能在多主机互联的情况下非常有用。例如，如果从机是一个共享的双端存储器，则仲裁器可以判断主机操作是否结束，因此另一个主机可以获得访问该存储器的机会。

如图14所示，在块操作周期持续期间，CYC_O信号需要一直保持置位状态。该信号可用于通过本地仲裁器请求访问共享存储器的权限。如图所示，直至周期结束，LOCK_O信号都需要保持置位状态。在块传输的每一个传输段（phase）中，STB_O和ACK_I依旧符合标准的握手协议。

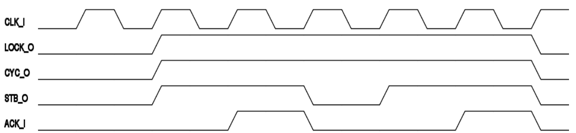

图14 块操作中CYC_O信号的使用方法

规则3.80：所有支持块读写的主机、从机接口都必须满足下文所述的时序要求。

允许3.55：主机和从机可以被设计为不支持块读写操作。

标准块读操作

标准快读操作如图15所示，块传输可以在每一个时钟周期进行数据传输。但是，图15只是一个简单的例子，并没有完整地显示主机或从机插入的等待状态。图中一共显示了5个节拍（phases）。在第二个节拍后，主机插入了一个等待状态，在第四个节拍后，从机插入了一个等待状态。周期在第五个节拍后结束。

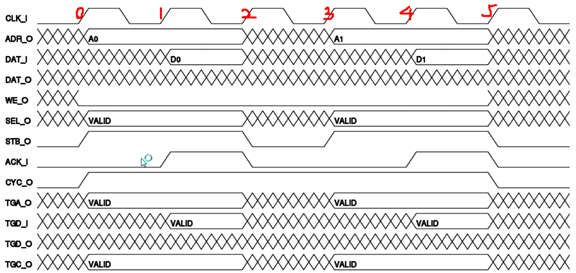

图15 标准块读周期

总线协议的执行流程如下：

时钟上升沿0：

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O复位，以表明进入读周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将CYC_O和TGC_O()置位，以表明周期的开始；

·主机将STB_O置位，以表明第一个段（phase）的开始；

注意：主机可以在时钟上升沿1之前的任意时间，将CYC_O和TGC_O()置位。

时钟上升沿1：

·从机解码输入，并作出从机响应（ACK_I）；

·从机将有效数据置于DAT_I()和TGD_I()；

·主机监控ACK_I信号，并准备将DAT_I()和TGD_I()信号锁存。

时钟上升沿2：

·主机将DAT_I()和TGD_I()上的数据锁存；

·主机将STB_O复位，以插入一个等待状态（-WSW-）。

时钟上升沿3：

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O复位，以表明进入读周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址。

·主机将STB_O置位；

时钟上升沿4：

·从机解码输入，并做出从机响应（ACK_I）；

·从机将有效数据置于DAT_I()和TGD_I()。

时钟上升沿5：

·主机将DAT_I()和TGD_I()上的数据锁存；

·主机将STB_O和CYC_O复位，以结束本次块读周期。

流水线块读操作

在流水线模式下，总线可以达到一个较高的数据传输量。流水线模式的一个典型应用就是SDRAM作为Wishbone总线的从机。在下面的例子中，从机将STALL_O置位，以表明队列临时溢出，总线周期应当被挂起（resent，我也不知道该怎么翻译了。。。）。

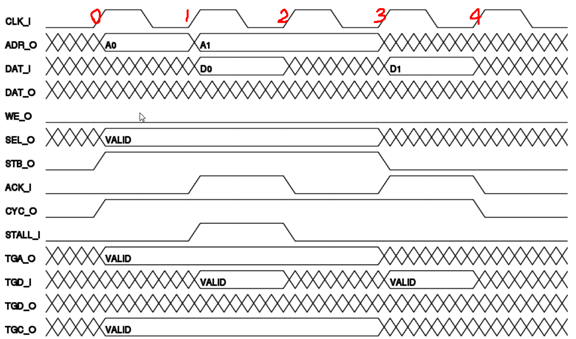

图16 流水线块读周期

如图16所示，总线协议的执行流程如下：

时钟上升沿0：

·主机将有效地址置于ADR_O()和TGA_O()；

·主机将WE_O复位，以表明进入读周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将CYC_O和TGC_O()置位，以表明周期的开始；

·主机将STB_O置位，以表明第一个段（phase）的开始；

·主机监控ACK_I信号，并准备锁存DAT_I()和TGD_I()。

时钟上升沿1：

·从机解码输入，并做出从机响应（ACK_I）；

·从机将有效数据置于DAT_I()和TGD_I()；

·主机将有效地址置于ADR_O()和TGA_O()上；

·主机将WE_O复位以表明进入读周期；

·主机输出SEL_O()（bank select）表明其操作的数据地址；

·主机将STB_O置位，以表明第二个数据段（phase）的开始。

时钟上升沿2：

时钟上升沿3：

·主机将DAT_I()和TGD_I()上的数据锁存；

·主机将STB_O复位；

时钟上升沿4：

·主机将DAT_I()和TGD_I()上的数据锁存；

·主机将CYC_O复位，当接收到第二个ACK_O时。
