我在2008年的10月国庆期间，在某论坛里写了这个系列的帖子，后搜索网络发现流传甚广。现在开通博客，收录自己的一些想法，希望以后能够延续，同时为使用FPGA，或者学习FPGA的朋友知道过去的一段历史。在原文的基础上进行了一些删减

FPGA三国志-第一篇/共四篇/不可不看的故事原创！长篇连载！

在很多FPGA或者电子技术论坛里，看到多数朋友在讨论技术问题。但是关乎FPGA产品结构的帖子相对来说很少。实际上，现在很多产品，包括FPGA产品在内，同质化的问题也同样存在。只是一个此消彼长的过程。但是它们产品结构的不同差异，对我们的设计还是有很多大影响。我很想就这个问题来个开篇。希望大家多拍砖
我们为什么应该对FPGA感兴趣？
首先FPGA是数字电路,尽管目前有加入所谓的ADC的功能的FPGA，但是，从主流上说， FPGA就是数字电路。当然早期不同的公司都赋予了很多花里胡哨的名字。 PLD，EPLD，CPLD，SPLD，其实在原理上都大同小异。今天的FPGA主要有下列市场，正是在这些市场的竞争和争夺中,由群雄争霸逐渐形成今天的三国鼎立的局面。在2008年的时候，基本上由Xilinx，Altera，Lattice，Actel占据了主要的市场份额，到今天2011年， Xilinx和Altera已经占有90%的市场份额，已经组建由三足鼎立向双雄并举发展，同时Actel也被另外公司收购。
ASIC ASSP市场
现在大家可以看到很多FPGA的设计正取代更多的ASIC，ASSP
DSP市场
目前主要是高端的DSP应用，今天内嵌DSP元素的FPGA，像Xilinx的Spartan3ADSP，和Vertex 5/6系列，Spartan6 ， Altera的CycloneIV，CycloneIII，CycloneII，StratixIII等，都可以比最快的DSP再快上个500到几千倍（主要指内部的乘法器以及累加器资源）
软核嵌入式CPU以及硬核CPU
这里说的是微控制器类型的处理器，随着FPGA单位价格的不断下降，例如， CycloneIII中的3C5这个最小身材的家伙也可以集成一个可选定的I/O的NiosII软核处理器。因此做嵌入式控制应用的市场也成为FPGA的市场，在我写这段的时候， Altera公司也会近期举办一些SOPC的研讨会，也许，我写完这个的时候，有更多的人已经加入到了这个行列里来研究嵌入式在FPGA上的实现。
高速的通信接口
最早的FPGA应用主要是协议和物理层的通信，例如：ArriaGX支持的接口有GbitEthernet，PCIE,RapidIO,所谓的高端FPGA就是带有多通道的高速Serdes的产品，这样意味着很多设备可以集成很好的通信以及网络功能。

CPLD的时代

我在12年前，偶然接触PLD,没有想到自己居然就在这个行当里安身下来。可是这个行业也的确是个飞速发展的行业，十多年过去后，从当初的接近十家主要供应商，到今天已经激烈搏杀后，只有差不多如论坛题目一样的，成为了今天三足鼎立的局面。想来想去，决定以这个名字作为论坛的主题。同时也和大家分享我多年来的一些经历和感受。
全局布线，ISP,PLD,宏单元机构，成为PLD市场必备的武器。
CPLD时代，进入我国最早的供应商是Lattice，那个时候，也不是每个行业都用的了这种产品。首先，软件是需要收费的。这个和今天你可以轻松下载到免费的版本有很大的不同。另外，不同的授权，也决定你能使用不同的产品规模和设计语言。
90年代中，是电信行业大发展的年代。同时也是专用应用领域大发展的时代。当时pld是解决一个逻辑粘连的功能。同时由于Lattice很早进入市场，推广很成功。全局布线池的结构，对于布局布线要求不高。一度时间，很多大的通信企业，研究所，都很快成为Lattice的用户。但是，有句话说得好。“长江后浪推前浪，前浪死在沙滩上。”太早的成功也孕育着安则危！
94年Altera已经有了一些用户。但是相对来说。还是很有局限性。另外过去的信息远远不可以与今天同日而语. 但是用过altera的工程师，已经为他的界面和功能留下了深刻的印象。96年是ALTERA在中国发力追赶的开始。当然，乱世出英雄。当时的代理商是一家香港的公司。他们很快找出这种集成电路最好的销售和支持模式。并且这种从大洋那边继承过来的方式，经过适当的改良，的确收到很好的效果。代理商有专门负责的现场应用工程师。这种方式极大方便了设计者与供应商之间的信息交流。在推广初期是否有技术支持，变得非常重要。这个时期在整个中国市场上涌现出很多非常优秀的现场技术工程师。今天已经有很多人成为这个行业的领军人物。
Lattice首开ISP技术先河，也就是今天常说的在线可编程，给所有设计者带来很大的方便。芯片在电路板上，可以直接编程调试。不用每次拔插芯片，再通过紫外线来擦写要方便得多。这个时候，Lattice还是明显占有上风的。毕竟先入为主嘛。当时主要的型号集中在Lattice ispLSI1032, 1016, Altera的EPM7128E,不过Altera已经做好了准备，因为，Altera毕竟是pld的发明者。而且也是最早采用Windows平台的开发工具。在美国市场上占有先机。他不会轻易放弃这样一个市场
当时的应用在电信领域主要是将之前的74系列的一些单元进行集成。同时加入一些控制功能。不过这个时期的产品结构都是采用mc单元结构。每个mc实际上就是相当于32到36个与非门，以Altera EPM3032为例就是认为有32*30到256*30，大致就是7000门左右，因此产品命名为MAX7000，但是当时的设计很多还在大量应用异步设计。因此，电路的结构如果能导致利用率的上升，将是更加有竞争力的表现。MC的结构就是采用先组合，后时序多个时钟输入结构。Lattice是用4个宏单元一组。altera 采用8个一组。而且，altera在利用率上，稍微占有上风。同时Altera当时的maxplusII的良好界面。在97，98年的两年时间里，已经奠定在中国的基础。更深层次，Altera已经看到未来市场的需求，前面说到，成功太早有时候也不是好事。在MAX7000的铺垫下，Altera已经有了进攻Xilinx的武器，可Altera一致宣称那不是FPGA,换以一个更加中性的名字---CPLD（复杂可编程逻辑器件）。那什么是Altera的武器呢。FLEX8000!他的出现是Altera奠定今天可以和xilinx平分秋色的基础。
在1996，97年，成都，西安多家做专业领域的公司和研究单位，也使用了一些Actel，Actel的产品和那个时候的Quicklogic来说，都是属于Antifuse的技术。使用他的最大好处在当时就是有防止辐射，就是说在航空产品中可以用。但是需要你认真的仿真。如果你烧入进去设计，就只能换下一片了。而且为了烧断里面的熔丝，第三方的编程器支持的也不多。但是他们有些军用温度的产品。还是在这个领域有不错的口碑。
Actel当时的策略结构是，基本上和他们现在的论调也非常一致，就是精细颗粒，所有的DFF，还是可以靠独立的门来搭建。这个在他早先的A1020等产品系列上可以看到。而且芯片上有一部分是组合逻辑区，有一部分是时序逻辑区。另外他们的软件也是多家EDA工具的组合。特别是库的一致性不是特别通用。
Quicklogic的产品是FPGA公司中最早嵌入Synplify的商家，而且他们的LE结构是基于Mux的，底层的layout也可以清晰看到路由，资源消耗。输入法和库的建立很特别。但是也存在上面的问题。产品好像是QLxxx的，我还去应聘过一次这家公司，因为他们最早采用Synplify。而且，当时我已经感觉Synplify和雷昂纳多（拼写忘记了），以及exzampler？？这个拼写也有问题。我在做FAE的时候，总是用这3个工具都综合一次，看他们哪个强。后来证明是对的。Sy是最平均的，而且简单的优点傻瓜。遗憾他也在今年被Synopsys收购了。现在Quicklogic也专注一些细分市场。

为什么要这样的结构-先组合，后时序多个时钟输入

随着科技的进步，有很多人已经忘记了很多细节，当然，我们也要遵循一个原则。难事做易，大事做细！就像朱熹说的--“问渠哪得清如许，为有源头活水来“，如果你不知道原理，碰到重要的问题，或者是设计的时候，即使成功，也是不知不觉成功，同样呢，也是不知不觉失败。
拉回话题，当你设计一个扫描电路的时候，例如，你可以采用一个时钟，输入一个计数器，然后计数器的输出，再驱动一个译码器，这样你的电路就出来了。当然事情完成了一半。功能实现了，但是，有没有更好的办法。后者换句话说。有没有适合PLD的方法。实际上用另外一个角度看，这个设计是典型的，先时序模块，才是组合电路。这个实际上，不是很和PLD本身的结构相符。还有一个问题时，随着电路速度的提高，每个译码输出之间的抖动也成为问题。就是输出的不一样的。从资源的角度来说，一个计数器，要3各单元。一个译码器，由于有8个输出，还是需要8各单元。但是如果用一个移位寄存器的方式，可以只需要8个单元。或者用状态机的方式实现，也是消耗同样的资源。可是，输出都是由于同一个时钟锁定，每个输出的延迟也比较一致。另外，当时对总线数据的译码是经常有的事情，因此，每个单元的扇入数量都是很高的。都有30个以上。因此，你设计的时候，要有两个思想：用同步设计模式，用先组合后时序的模式。后来的Xilinx的95系列更是将扇入系数扩大到90个。也是这个原因。当时PLD厂商比较的也是这些指标。
当然我现在之所以又开始补充些内容，好像是一些网友提醒我说没有说Actel等产品，现在不妨也加入一些。但是为了这个话题，我不得不再说些比这个看起来更久远的事情。
反熔丝的技术在PLD一出现的时候就有了，最早的有所谓熔丝技术，实际上他们都只是初始状态的定义不同。 1970年的时候，就有Harris公司，今天叫intersil的公司，就已经有这样的技术，不好意思，那个时候，我还没有出生呢，但这丝毫不妨碍我们谈论他。后来Intel公司也有EPROM的技术，从PAL和GAL的发明也都和这些能拉上些关系。这些技术之所以诞生就是要替换这个熔丝技术。毋庸置疑的是，今天的以SRAM为基本的配置技术的FPGA成为了市场的领导。这个是市场选择。
EPROM技术时代的PLD，例如Altera的MAX5000,但是这个东西的封装太贵，这和以前你用的2716有些类似，都是用个石英玻璃封装的，擦除也不方便，另外，随着规模的递增，有时候路由线可能影响透明照度，所以规模大的器件，擦除的时间还长。
SRAM是有很多优点，但是他不保密，不过今天表示开云棋牌官网在线客服工艺的先进，总是和SRAM的制造会扯上关系，而基于其他工艺的Flash的FPGA，在工艺制造上远不如SRAM的更新速度，基本上可以差上一到两个工艺节点。或许还有人认为， Flash的功耗小，不要单独看这些，这主要表现的是他的静态功耗上，另外，为这些Flash的FPGA的编程，也需要在芯片上放上很多编程Flash的单元，他不能在成本上带来什么好处。
如果你在google上去搜索一些关于PLD的专利，还有很多你今天都已经不存在的公司的名字。

Xilinx , FPGA的发明者

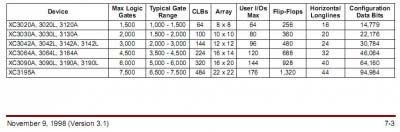

Xilinx实际上成立的日期，比altera还晚了一年。但是他走的道路，从开始就注定了有今天的成就。在1996-1998,pld的高端市场，也就是FPGA市场，都是Xilinx把持，主要是xc3000/4000 ，当然Xilinx开创了一个新的结构，不过这种结构还是能够找到一些共同点，也是先组合，后时序。不过很重要的闪亮点是：
细颗粒查找表结构，丰富的寄存器资源，以及分段式路由布线结构，电路上电加载。当然如果这个也算是的话，那就是，他的内部甚至直接集成了三态门。这个特点是那个时代Xilinx拥趸攻击Altera,Lattice的重要工具。甚至有人说，没有这个不能实现某些电路设计的障碍。当然了，Altera, Lattice的pld也是具有三态门，不过是在输入输出管脚上。的确是不如Xilinx的来的强大和直接。有的人问了，这种结构有何好处。
1--电路的规模得到空前的提高。
2--适合做加加减减的，counter,comparter密集的设计。
3--无限制的更新电路。
在那个时代，衡量一个PLD很重要的指标，就是比谁的规模更大。从这个角度来看。Xilinx无疑走到了最前面。当然，也有人说，这样的设计不可靠。这样的设计指标难以预测。还有地说这样的设计无法保密。但是市场的成功，应用需求的推动，证明这些都是杂音。
