【嵌入式】【原创】谈谈我与三极管的不解情缘

0
阅读(3726)

本来这篇博客是打算写下在PCB设计中三极管封装问题的,结果写着写着就写出感情来了,哈哈。看来是快要毕业马上离开校园的人有很多情怀难以割舍,我觉着也可以写上几篇类似文章作为俺毕业缅怀吧,呵呵~

在做PCB硬件设计的时候,三极管是我们用到频率比较多的一个元器件。记得没错的话,貌似我最先接触到的电子元件就是三极管了,记得中学的时候一次偶然翻老姐的书箱子找到了一本电工的书(至今仍然疑问这书是谁的,老姐也不学电子啊,呵呵),然后就与电子结下了不解之缘(至今仍有印记,咳咳,不小心就想起宋丹丹的小品词儿了,哈哈)。而这本书的前30页(这个记得很清楚,呵呵)都是讲PN结的,然后就没有了然后。。。因为这30页就让我看了中学三年时间,翻来覆去琢磨个遍(那时候零基础啊,底子太差,呵呵),后来还找到我们物理老师给我画了一个用三极管做的音频放大电路(清楚记得三极管用的9014,共射极放大),不过由于种种原因(主要原因是当时自己水平差,咳咳)没做出来,这个小小遗憾直接影响了我的高考志愿,到现在有同学问我为啥当初选择自动化,我还是有点二乎的说因为当初看到它的培养计划里有模电和数电,哈哈,所以等到大学模电老师讲到PN结的时候我真是两眼直放光啊,呵呵。

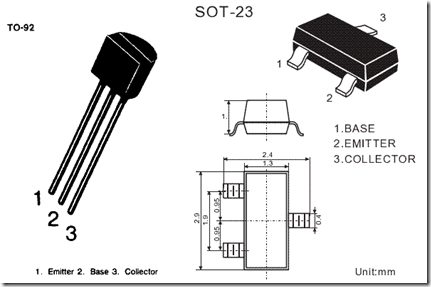

提到三极管就有点心猿意马了(小激动),收不住了,呵呵。就我个人来说喜欢用三极管做开关控制、反相和大电流驱动(再大点就换成达林顿),简单方便又省钱(俺也就这点出息了,哈哈),用好了完全可以替代一些专用的IC。目前市场上常用的三极管NPN型的主要有9014(太熟悉了有木有)、9018(射频电路常用的)、8050(驱动电流较大,用来增强驱动能力,或者做个开关控制)等,PNP型的主要有9012(高频)、8550(也是用在驱动和开关控制),封装的话现在有传统的直插(TO-92)和贴片(SOT-23)式的,不过随着板子越做越小越做越精致,贴片形式的封装得到越来越广泛的应用。


论里程碑式的意义,三极管的诞生绝对可以纳入其中,当然这个要归功于其前身电子管,当年的弗莱明可算是NB大神级的,哈哈~好了,就说到这儿吧,继续缅怀别的去,呵呵,未完待续~
