融通高科充电桩电子模块和开发套件简要介绍

0
阅读(1602)

融通高科致力于电动汽车充电桩的解决方案,推出充电桩电子模块和充电桩开发套件

可以根据客户需求定制。融通高科基于公司多年在国家电网,地方电力密钥安全,CPU

应用的实际经验,结合公司多年与全国99%电力计量表计厂商合作经验,针对电力汽车充电

桩行业安全。此电子模块与电动汽车充电桩主体供电,计量功能配套使用,主要提供基于

硬件的安全认证功能和卡片交互应用场景的安全通讯,完成与卡片安全交互功能,完成于

后台远程安全的数据交互,完成本地消费的安全记录与验证,完成电价信息的安全管理和

存储等。融通高科充电桩电子模块内置于充电桩之内,与充电桩主控电路完成功能。

1.主要特性

·工作频率: 13.56MHz

·支持符合ISO14443 TypeA CPU

·Data read supported: Mifare Mini, Mifare 1k, Mifare 4k and Ultralight

·内置射频天线、LED灯、蜂鸣器

·工作电流:110mA @5.0V

·读卡距离: 0 to 50mm,和卡相关

·存储温度: -20ºC ~ +85ºC

·工作温度: -10ºC ~ +70ºC

·尺寸: 143mm×90mm×7 mm

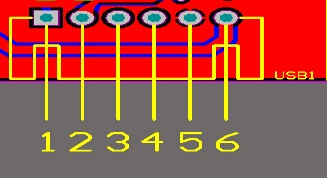

2.USB1接口定义

此接口是标准的RS232接口,5V供电。


管脚符号类型描述

1RS_RXD信号主机RS232的接收

2RS_TXD信号主机RS232的发送

3NC

4NC

5GND电源地

6+5V电源5V电源

3.融通高科的充电桩开发套件环境要求

3.1硬件要求

系统正常运行需要如下硬件设备:

·PC机一台(I3处理器、1G内存以上配置,显示器分辨率设置为1024*768);

·RD1001RT-2021BRT2双界面读卡机各一台;

·充电桩主机一台(含充电桩电子模块)。

3.2软件要求

·操作系统:WINXP/WIN2000/WIN7Microsoft.NetFramework4.0

·充电桩套件终端服务程序

3.3系统安装

充电桩套件终端服务程序的安装包括本系统软件包的安装,Microsoft公司的Net Framework安装,以及驱动程序安装。本系统安装软件包括终端服务程序的可执行程序和驱动。Net Framework的安装是终端服务程序运行的前提条件,由于系统是使用.NET平台开发,系统的可执行程序必须在已经安装了Net FrameworkPC机上运行。

3.4充电桩套件终端服务程序安装

充电桩套件终端服务程序的安装包里有四个文件:DotNetFX40WindowsInstaller3_1,充电桩套件客户端安装包:Setup.exe
