玩转Zynq连载30——[ex52]基于Zynq PS的GPIO控制

更多资料共享

腾讯微云链接：https://share.weiyun.com/5s6bA0s

百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw

提取码：ld9c

1Zynq的GPIO概述

参考文档《玩转Zynq-基础篇：Zynq PS的GPIO外设.pdf》。

2 GPIO的PS系统配置

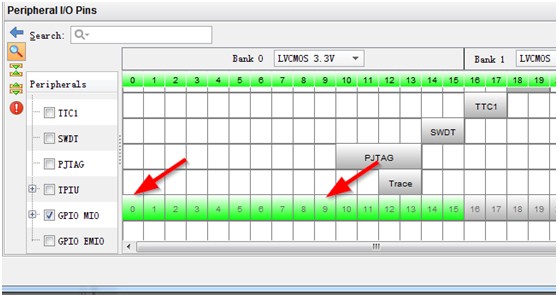

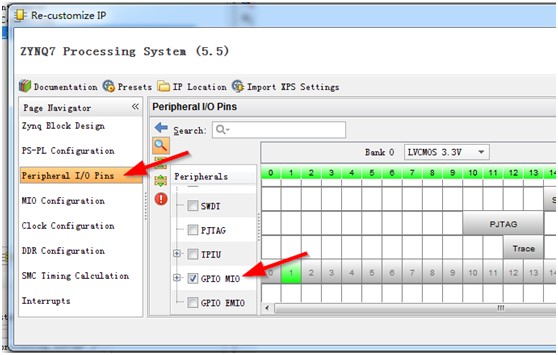

打开ZYNQ7 Processing System的配置页面Peripheral I/O Pins，可以看到右侧若勾选GPIO MIO选项，在对应的MIO号若点击变绿，则表示该MIO号将被用于GPIO功能。当然了，原则上所有的MIO都可以配置为GPIO，但是实际应用中大家不会这么干，MIO的分配需要从系统角度考虑，兼顾各个外设的需要。如果大多数的MIO都被其它外设占用了，而能用于GPIO的MIO捉襟见肘时也不用当心，可以打开GPIO EMIO，连接PL端的IO作为PS可控的GPIO使用，这个功能下一个例程我们会讲，这里我们重点要来看看GPIO MIO怎么用。

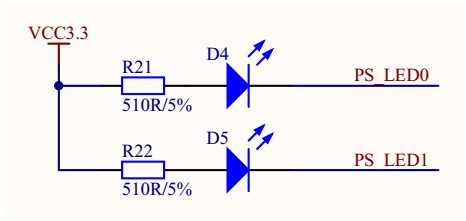

Zstar板载2个LED，即D29和D30分别连接到了PS的MIO0（PS_LED0）和MIO9（PS_LED1）。

因此，在这个GPIO控制LED的实例中，我们不能够让任何会用到MIO0和MIO9的PS外设打开（勾选），而必须把MIO0和MIO9保留给GPIO MIO使用。

完成配置后，重新编译PL工程，确保当前配置产生.bit文件。

2导出PS硬件配置和新建SDK工程

参考文档《玩转Zynq-工具篇：导出PS硬件配置和新建SDK工程.pdf》。

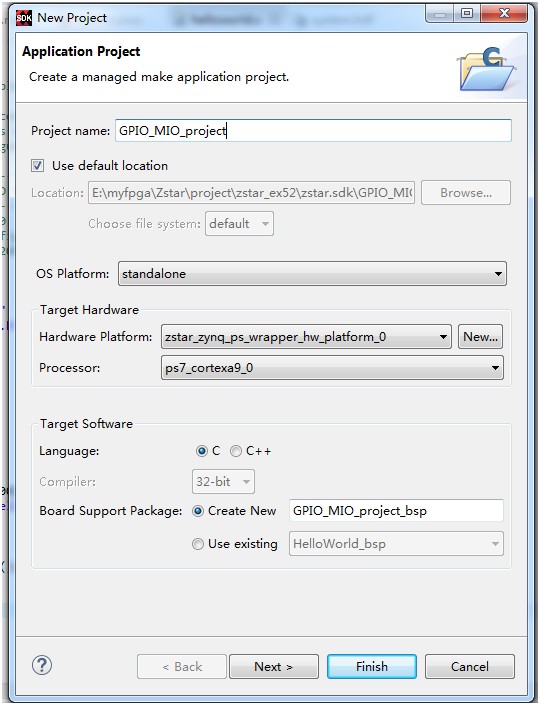

其中新建SDK工程名称为GPIO_MIO_project。

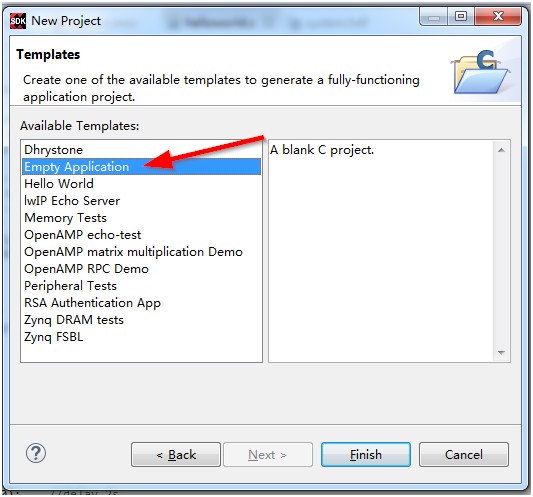

工程模板（Available Templates）选择空白应用（Empty Application）即可。

3 GPIO控制程序

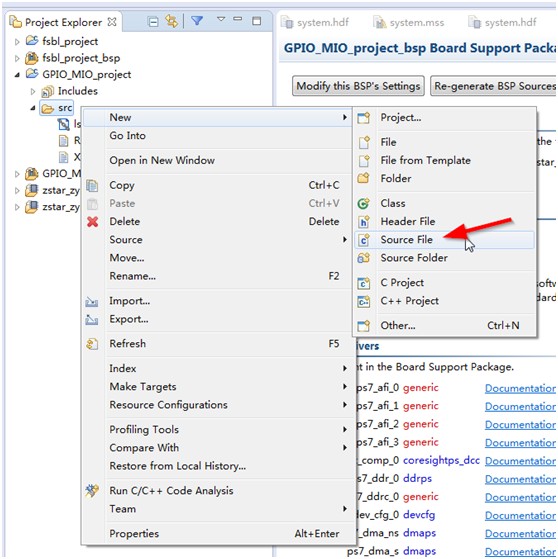

展开新建工程GPIO_MIO_project，选中文件夹src，单击右键，弹出菜单中选择New --> Source File。

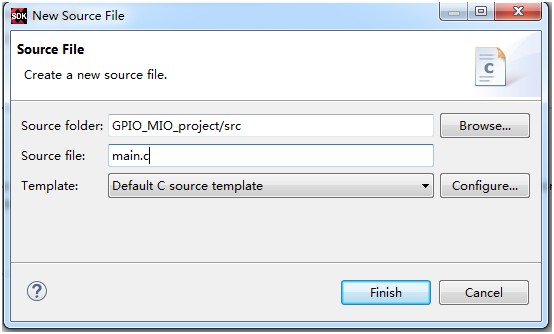

新建一个名为main.c的Default C source template源文件。

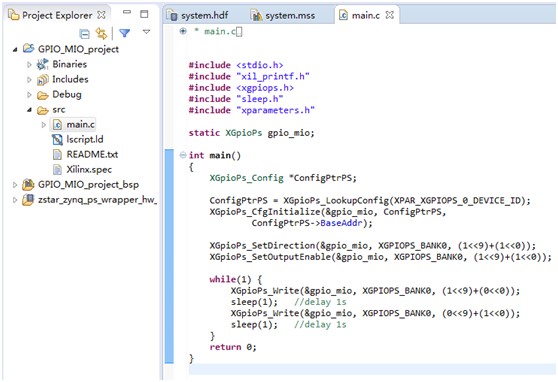

输入GPIO控制MIO0和MIO9的程序，程序中实现MIO0和MIO9每秒高低交错输出，实现2个LED交错闪烁的功能。

4板级调试

在Zstar板子上，设置跳线帽P3为JTAG模式，即PIN2-3短接。

连接好串口线（USB线连接PC的USB端口和Zstar板的UART接口）和Xilinx下载线（下载器连接PC的USB端口和Zstar板的JTAG插座）。使用5V电源给板子供电。

接着参考《玩转Zynq-工具篇：SDK在线运行裸跑程序.pdf》将zstar.bit文件和GPIO_MIO_project.elf文件烧录到Zynq中运行起来。

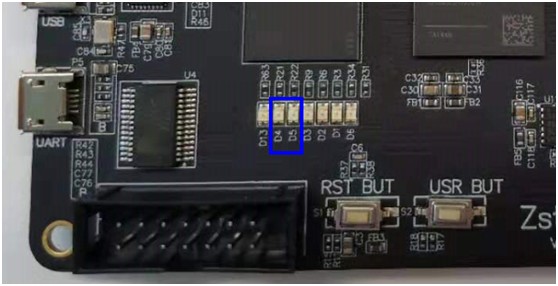

程序运行起来后，我们就可以看到Zstar板上D4和D5这两颗LED交替的闪烁起来。D4和D5这两颗LED指示灯的位置示意如图所示。
