勇敢的芯伴你玩转Altera FPGA连载90：FPGA片内ROM FIFO RAM联合实例

发表于 2018/9/7 22:34:54 阅读（1507）

勇敢的芯伴你玩转Altera FPGA连载90：FPGA片内ROM FIFO RAM联合实例

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1i5LMUUD

功能概述

该工程实例内部系统功能框图如图9.89所示。我们通过IP核分别例化了ROM、FIFO和RAM，ROM有预存储的数据可供读取，将其放入FIFO中，随后再读出送到RAM供读取。通过Quartus II集成的在线逻辑分析仪SignalTap II，我们可以观察FPGA片内ROM、FIFO和RAM的读写时序，也可以只比较ROM预存储的数据和RAM最后读出的数据，确认整个读写缓存过程中，数据的一致性是否实现。

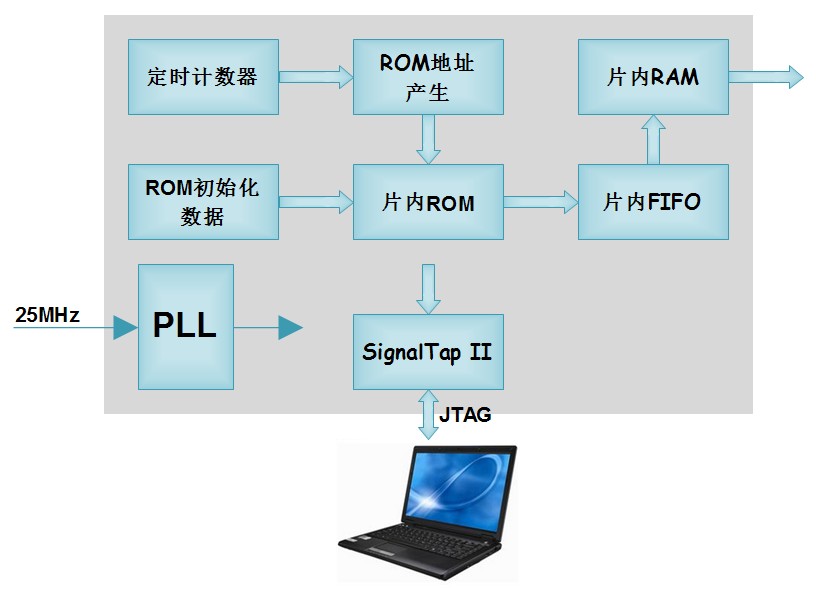

图9.89 存储器联合实例功能框图

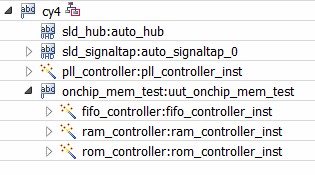

本实例工程模块层次如图9.90所示。

图9.90 存储器联合实例模块层次

功能仿真

Quartus II中，点击菜单“Tools à Run Simulation Tool à RTL Simulation”进行仿真。接着，Modelsim中我们可以查看读FIFO的波形。

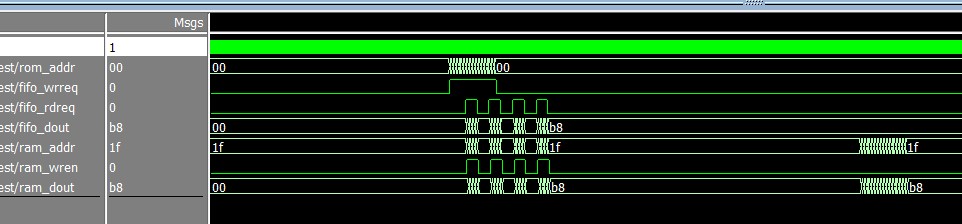

ROM、FIFO和RAM读写波形如图9.92所示。

图9.92 ROM、FIFO和RAM读写波形

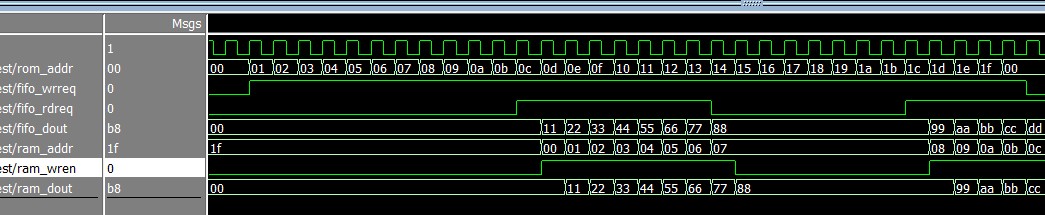

ROM读数据波形如图9.93所示。

图9.93 ROM读数据波形

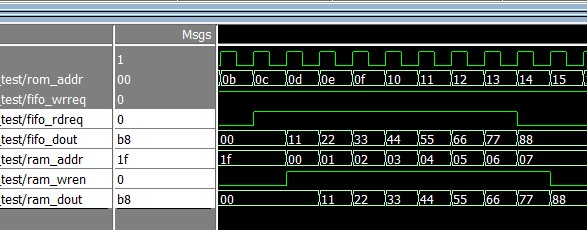

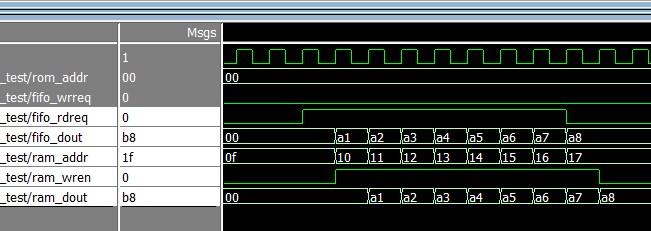

FIFO第一次读波形如图9.94所示。

图9.94 第一次FIFO读数据波形

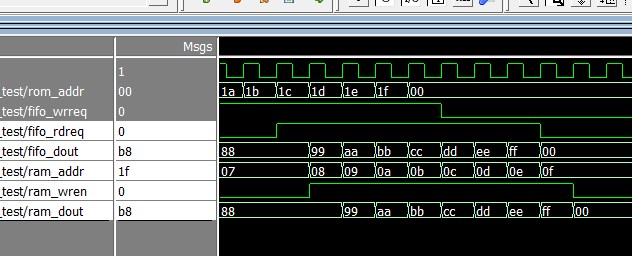

FIFO第二次读波形如图9.95所示。

图9.95 第二次FIFO读数据波形

FIFO第三次读波形如图9.96所示。

图9.96 第三次FIFO读数据波形

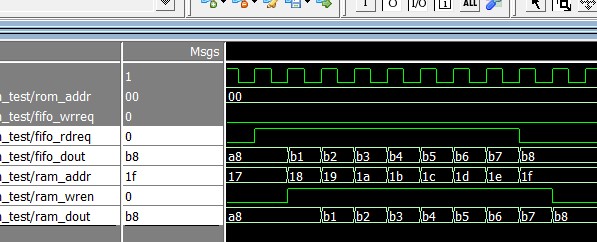

FIFO第四次读波形如图9.97所示。

图9.97 第四次FIFO读数据波形

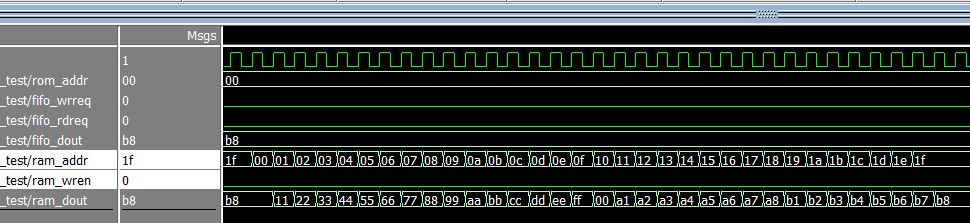

RAM读数据波形如图9.98所示。

图9.98 RAM读数据波形

在线调试

连接好下载线，给CY4开发板供电。

点击菜单“Tools à SignalTap II Logic Analyzer”，进入逻辑分析仪主页面。

在右侧的“JTAG China Configuration”窗口中，建立好USB Blaster的连接后，点击“SOF Manager”后面的Programmer按钮进行下载。

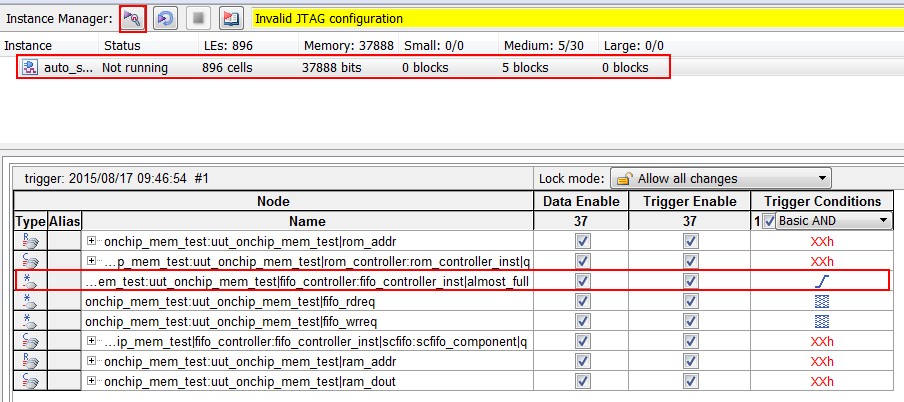

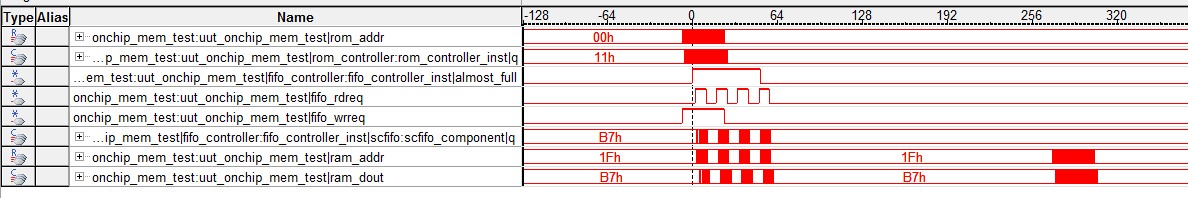

如图9.99所示，在“trigger”下面罗列了我们已经添加好的需要观察的信号，尤其是在almost_full信号的Trigger Conditions一列，我们设置了值上升沿，表示almost_full上升沿（FIFO快要满了）时我们将触发采集。另外，我们用鼠标点击选中Instance下面的唯一一个选项，然后单击Instance Manager后面的运行按钮，执行一次触发采集。
