我们这里要创建一个ROM存储器初始化内容对应的文件。 在当前工程路径“…\cy4ex18\source_code”下直接创建一个名称为rom_init、后缀为mif的文件，即rom_init.mif文件，如图9.21所示。

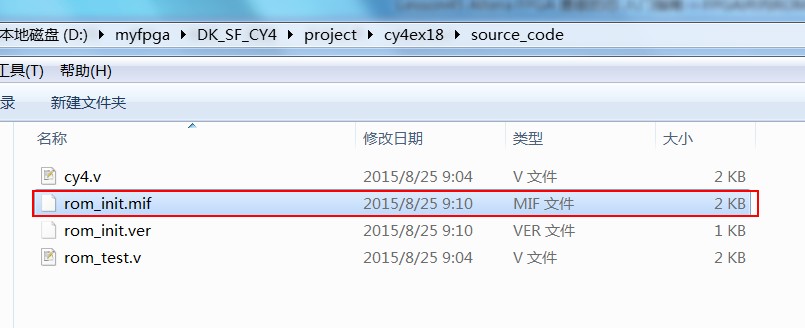

图9.21 ROM初始化文件

用notepad++打开rom_init.mif文件。编辑文件如图9.22所示。

● 符号“--”是注释符号，其所在行后面的字符为注释内容。

● “WIDTH=8;”表示后面ROM数据的位宽为8。

● “DEPTH=32;”表示ROM的深度为32，即32*8bit的存储总量。

● “ADDRESS_RADIX=UNS;”以及“DATA_RADIX=HEX;”则分别表示地址总线是10进制表示，而数据总线是16进制表示。

● “CONTENT BEGIN”和“END”之间就是ROM的具体数据；比如“0 ： 11；”表示地址0的数据为16进制0x11，以此类推。

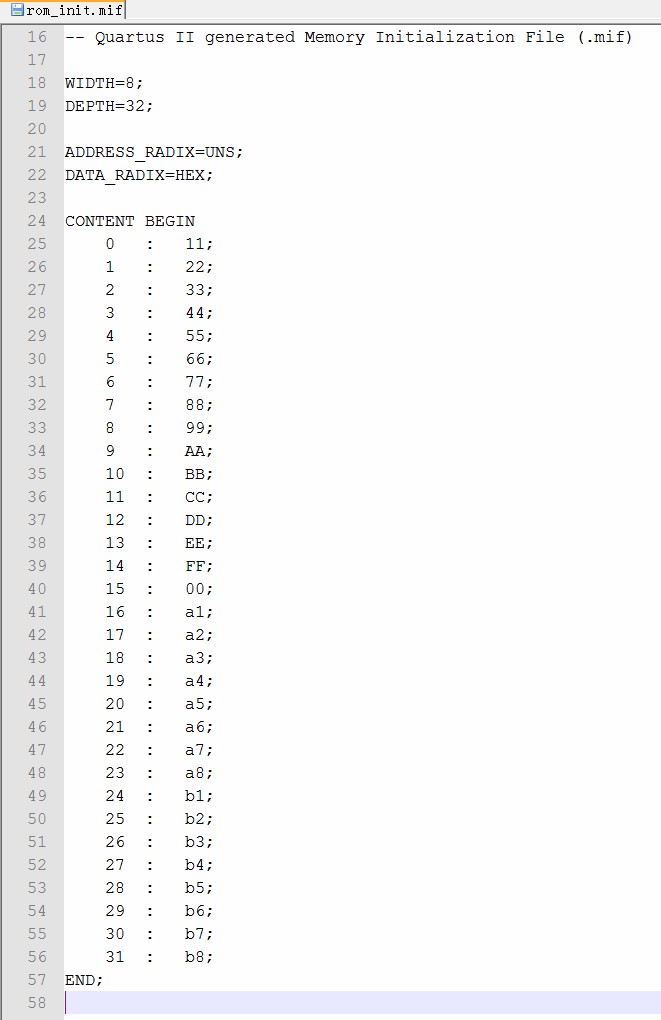

图9.22 ROM初始化文件内容
