勇敢的芯伴你玩转Altera FPGA连载76：基于SignalTap II的超声波测距调试之SignalTap II配置

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1i5LMUUD

采样时钟设置

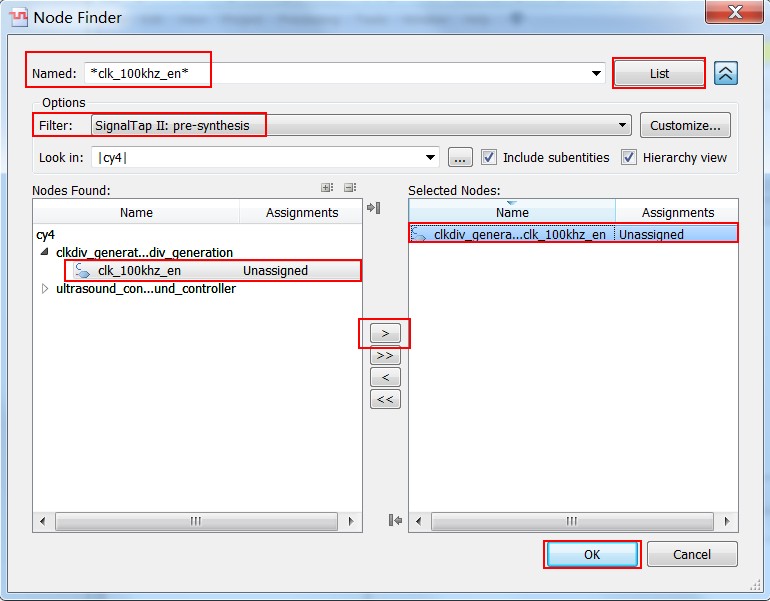

如图9.8所示，首先在“Signal Configuration”下面设置采样时钟。点击Clock一列最后面的“…”按钮，弹出的“Node Finder”窗口中，设置Named为“*clk_100khz_en*”，设置Options下的Filter为“SignalTap II: pre-synthesis”，单击“List”按钮；接着在Nodes Found下面选中信号“clk_100khz_en”，单击“>”按钮添加到Selected Nodes中，作为我们的采样时钟；完成设置后点击OK。

图9.8 采样时钟选择

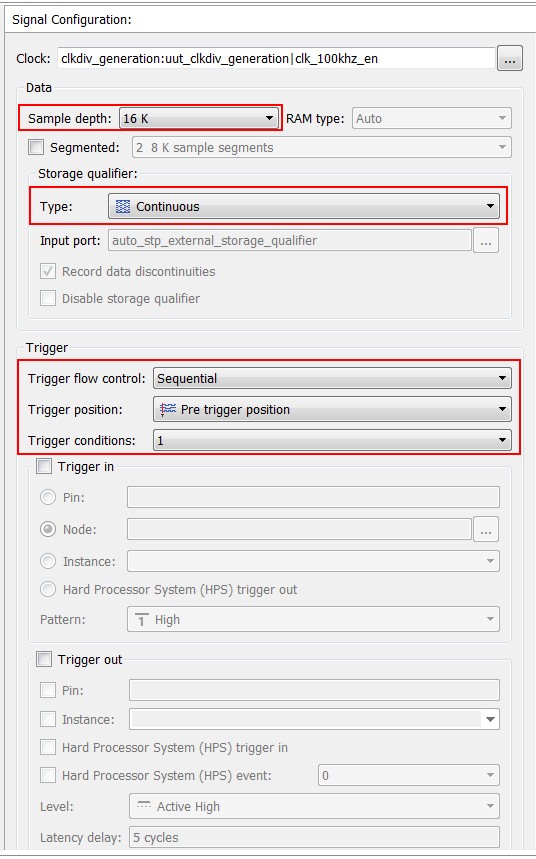

如图9.9所示，接下来设置采样深度（Sample Depth）为16K；触发类型（Type）为Continuous；触发的流控制（Trigger flow control）为Sequential；触发位置（Trigger position）为Pre trigger position；触发条件（Trigger conditions）为1。

图9.9 采样和触发配置

采样信号设置

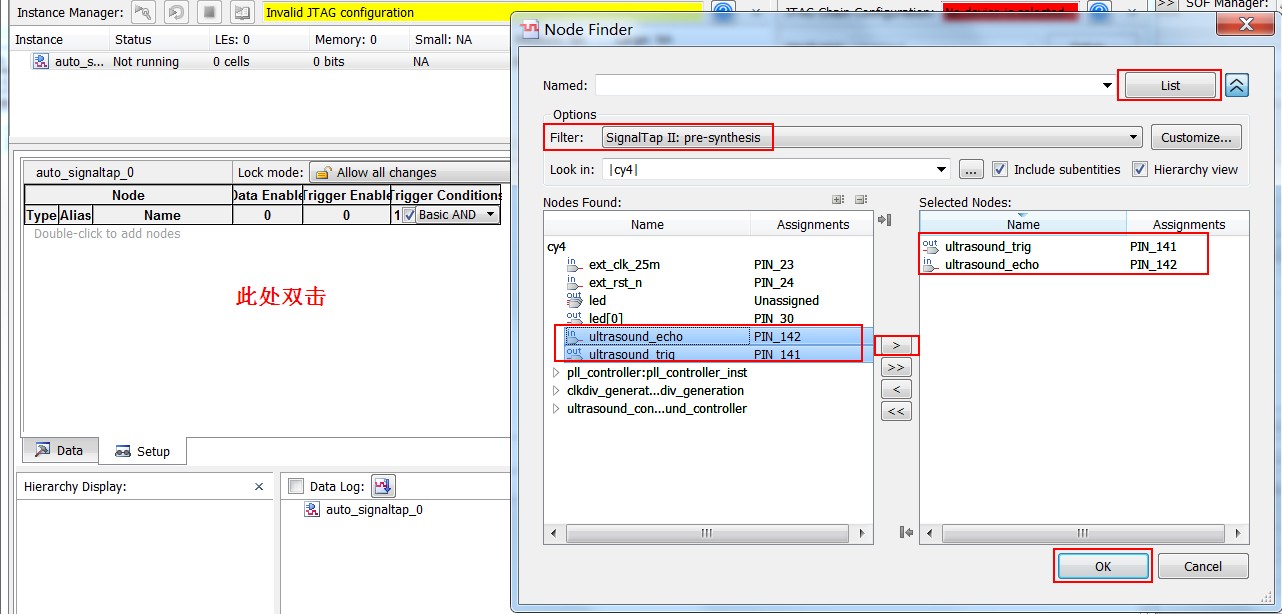

如图9.10所示，在空白区域，双击鼠标，随后弹出Node Finder，选择Filter为“SignalTap II: pre-synthesis”，再单击“List”；然后再Nodes Found下面找到信号ultrasound_echo和ultrasound_trig，同时选中它们，再单击“>”按钮将其添加到Selected Nodes中，完成后点击OK。

图9.10 测量信号添加

触发条件设置

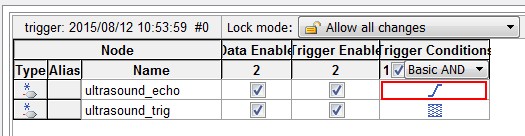

添加完采样信号，如图9.11所示，这里可以在ultrasound_echo信号的Trigger Conditions一列中，选择器触发条件为上升沿。

图9.11 采样信号

保存设置

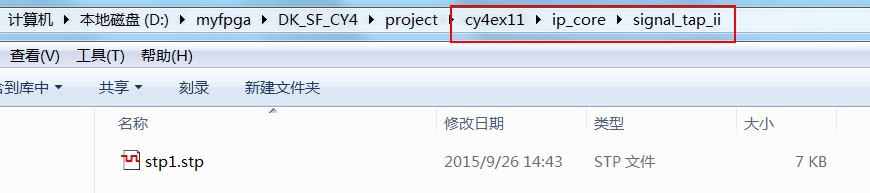

接着我们可以点击菜单“FileàSave”，将当前设置保存为stp1.stp，当然最好是保存在当前工程文件夹下了，具体路径大家要记住，如笔者习惯于放到如图9.12所示的路径下。

图9.12 文件保存

添加到工程中

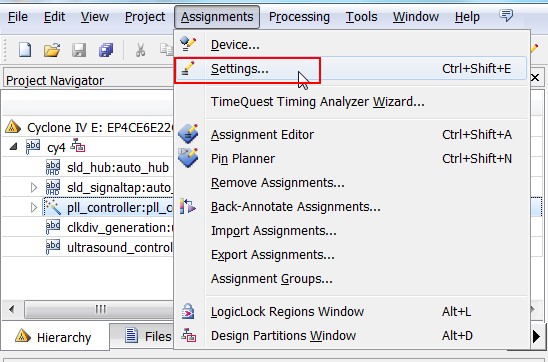

如图9.13所示，回到Quartus II的主菜单，单击“Assignments à Settings…”

图9.13 Settings菜单

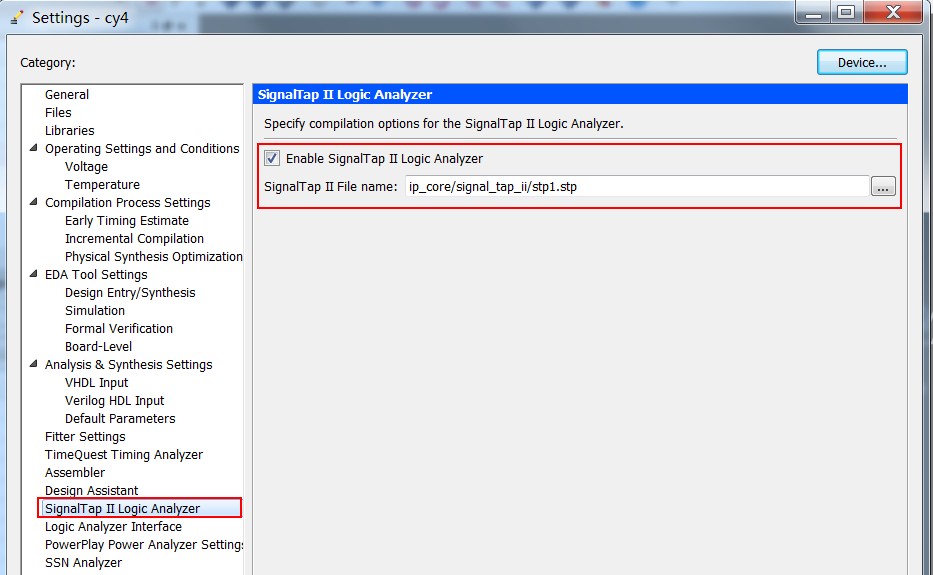

如图9.14所示，在Settings中，找到“SignalTap II Logic Analyzer”选项，勾选“Enable SignalTap II Logic Analyzer”，随后再“SignalTap II File name”后面输入当前stp文件所在路径。

图9.14 Enable SignalTap II Logic Analyzer设置

完成以上设置后，请重新编译整个工程。
