勇敢的芯伴你玩转Altera FPGA连载61：PLL概述

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1i5LMUUD

PLL(Phase Locked Loop)：为锁相回路或锁相环，用来统一整合时脉讯号，使内存能正确的存取资料。PLL用于振荡器中的反馈技术。许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。

时钟就是FPGA运行的心脏，它的每次跳动必须精准而毫无偏差（当然现实世界中不存在所谓的毫无偏差，但是我们希望它的偏差越小越好）。一个FPGA工程中，不同的外设通常工作在不同的时钟频率下，所以一个时钟肯定满足不了需求；此外，有时候可能两个不同的模块共用一个时钟频率，但是由于他们运行在不同的工作环境和时序下，所以他们常常是同频不同相（相位），怎么办？用PLL呗。当然了，我们的FPGA里面定义的PLL，可不是仅仅只有一个反馈调整功能，它还有倍频和分频等功能集成其中。严格一点讲，我觉得这个PLL实际上应该算是一个FPGA内部的时钟管理模块了。不多说，如图8.16所示，大家看看PLL内部的功能框图自己体味体味。

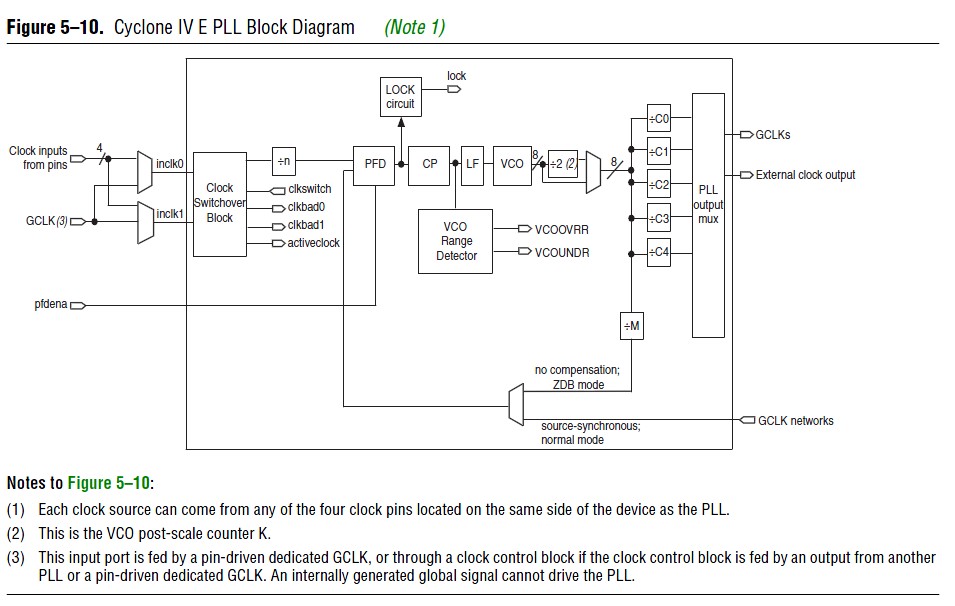

图8.16 Cyclone IV PLL内部结构

大家记住PLL一个最主要的功能，即能够对输入的基准时钟信号进行一定范围内的分频或者倍频，从而产生多个输出时钟信号供芯片内部的各个功能模块使用。
