说了这么多理论，估计大伙都有些头大了。下面举个例子，让大家看看一个简单的逻辑功能是如何用这个正常模式下的LEs来实现的。有如下一段Verilog代码：

module ex0(

clk,rst_n,

ain,bin,cin,dout

);

input clk;

input rst_n;

input ain,bin,cin;

output reg dout;

always @(posedge clk or negedge rst_n)

if(!rst_n) dout <= 1'b0;

else dout <= (ain & bin) | cin;

endmodule

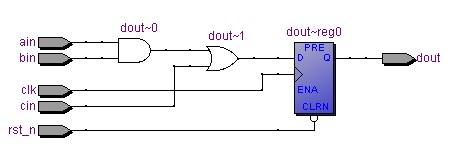

看不懂不要紧，咱还没开始学语法呢。这个电路中，输入信号ain、bin和cin，复位信号rst_n，时钟信号clk，输出信号dout。输出信号dout在复位信号rst_n有效时输出为0，在撤销复位（rst_n = 1）后每个时钟上升沿锁存当前的最新值，这个最新值为当前输入信号ain与bin再或cin的结果。其逻辑功能如图3.24所示，是一个典型的时序逻辑，这个电路中有我们前面提到的与门、或门和寄存器等基本组件。

图3.24 逻辑功能视图

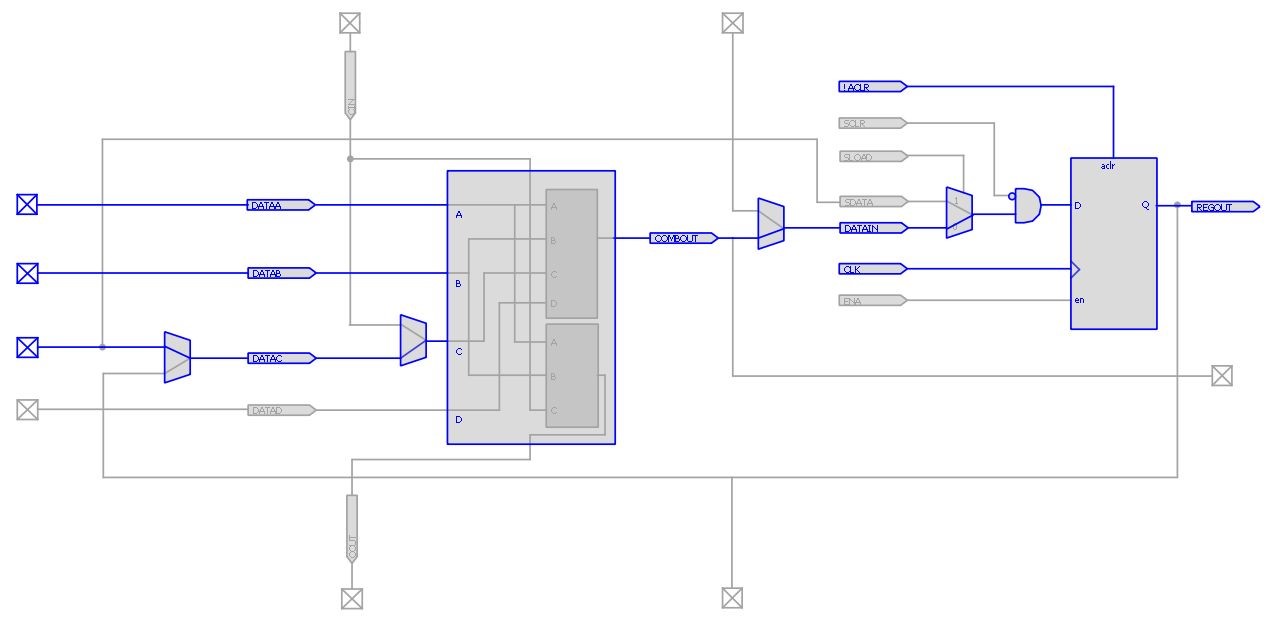

再看经过Quartus II工具的“翻译”后，如图3.25所示，前面这段逻辑被映射到了Cyclone IV的LEs中。和图3.23相比较，可以确认这是LEs的正常模式，图中高亮部分是被“编程”开启功能的电路实现。不要感到稀奇，这个原本要实现与门、或门等逻辑功能的电路却不是用与门、或门来实现的，而是我们前面提到的LUT在这里扮演了很重要的角色。有人可能又要纳闷了LUT到底为何物？有那么神通广大么？别说，还真那么回事。就拿4输入的LUT来说，其实它里面就相当于一个16bit的存储器，或者你也可以理解LUT里面存放着4个输入信号的真值表，输入信号通过这个真值表便可得到期望的结果，就如我们这个实例一样。

图3.25 LEs中的逻辑实现
