勇敢的芯伴你玩转Altera FPGA连载22:超声波接口、外扩LCD接口电路

特权同学,版权所有

配套例程和更多资料下载链接:

http://pan.baidu.com/s/1i5LMUUD


FPGA与LCD、超声波模块连接扩展如图2.25所示。超声波模块只有2个信号,即驱动脉冲信号TRIG和回响脉冲信号ECHO。LCD接口则由数据信号LCD_RGB[15:0]、场同步信号LCD_VSY、行同步信号LCD_HSY、时钟同步信号LCD_CLK组成。

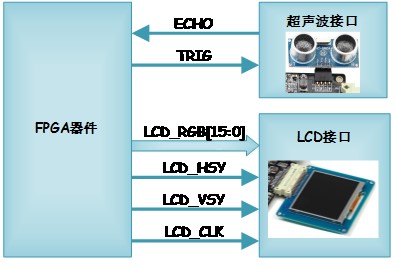

图2.25 FPGA与LCD、超声波模块连接扩展示意图

如表2.8所示,这是FPGA与LCD、超声波模块的引脚信号定义。

表2.8 FPGA与LCD、超声波模块的引脚信号定义

信号名

方向

功能描述

LCD_R[4:0]

Output

LCD驱动数据信号R。

LCD_R[5:0]

Output

LCD驱动数据信号G。

LCD_R[4:0]

Output

LCD驱动数据信号B。

LCD_VSY

Output

LCD驱动场同步信号。

LCD_HSY

Output

LCD驱动行同步信号。

LCD_CLK

Output

LCD驱动时钟信号。

TRIG

Output

超声波测距模块驱动脉冲信号。

ECHO

Input

超声波测距模块回响信号。
