勇敢的芯伴你玩转Altera FPGA连载21:蜂鸣器、数码管、流水灯、拨码开关电路
特权同学,版权所有
配套例程和更多资料下载链接:
http://pan.baidu.com/s/1i5LMUUD

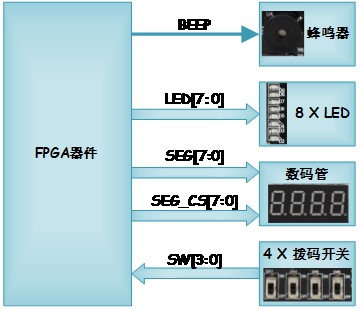

FPGA与蜂鸣器、流水灯、数码管、拨码开关连接如图2.24所示。蜂鸣器单个引脚控制高点电平驱动即可;8个FPGA引脚分别连接8个LED指示灯,用于流水灯实验;数码管由4个位选信号和8个段选信号驱动;4个拨码开关则连接到FPGA引脚作为输入信号。
图2.24 FPGA与蜂鸣器、流水灯、数码管、拨码开关连接示意图
如表2.7所示,这是FPGA与蜂鸣器、流水灯、数码管、拨码开关的引脚信号定义。
表2.7 FPGA与蜂鸣器、流水灯、数码管、拨码开关的引脚信号定义
信号名 |
方向 |
功能描述 |
BEEP |
Output |
蜂鸣器驱动信号,高电平发声,低电平不发声。 |
LED[7:0] |
Output |
LED指示灯驱动信号,高电平灭,低电平亮。 |
SEG_CS[3:0] |
Output |
数码管位选信号。 |
SEG[7:0] |
Output |
数码管段选信号。 |
SW[3:0] |
Input |
拨码开关输入信号,ON为低电平,OFF为高电平。 |
