例说FPGA连载94：多分辨率HDMI显示驱动设计之板级调试

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

①参考装配说明完成装配，给VIP核心板上电。

②下载例程所在的“…\ex16\output_files”工程目录下的的vip.sof文件到FPGA中，同时在EDS下打开目录“…\ex16\software”下的软件工程，并运行软件工程。

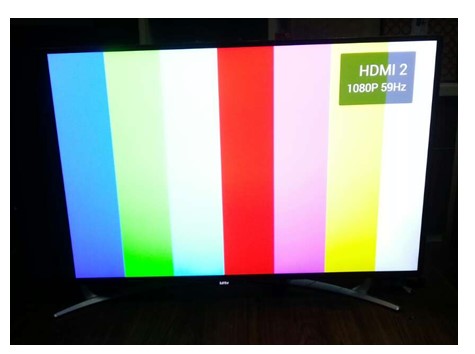

③片刻后，我们可以看到HDMI显示器出现如图18.10所示的效果。

图18.10 HDMI驱动显示效果图

与此同时，EDS的Nios Console窗口中，打印出一串ADV7513读取的寄存器数据，如图18.11所示。

图18.11 Nios II Console打印信息
