例说FPGA连载85：工业现场实时监控界面设计之AD采集模块代码解析

发表于 2017/3/30 15:11:36 阅读（1510）

例说FPGA连载85：工业现场实时监控界面设计之AD采集模块代码解析

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

该模块中，主要实现实时的AD采样控制功能，通过SPI接口定时的采集AD芯片TLC549转换输出的电压值。这些电压值通过8bit总线接口sys_rddata输出，在顶层模块sys_rddata总线将连接到NIOS II的8bit输入PIO上，随时供读取。

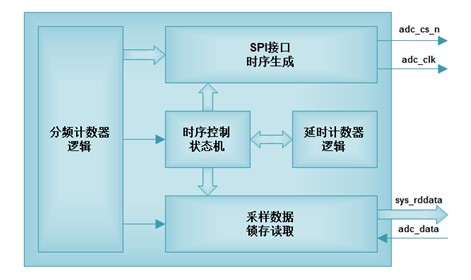

该模块的内部功能框图如图17.11所示。分频计数逻辑产生SPI控制的基准时钟节拍，状态机定时的进入数据采集状态，产生必要的SPI时序，读取SPI数据线上的8bit值，延时计数器逻辑产生每两次采集间大于17us的最小延时（TLC549芯片要求）。

图17.11 ADC控制器模块功能框图

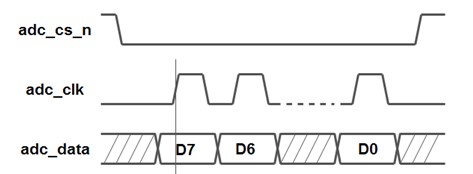

AD芯片TLC549的控制使用了比较简化（单向数据传输）的SPI接口，接口上只需要片选信号adc_cs_n、时钟信号adc_clk和输入数据信号adc_data。控制时序如图17.12所示,在片选信号有效后稍作延时，随后产生8个时钟周期依次读取AD采样的8bit数据即可。在片选信号拉低后大约1.4us，第一个采样数据出现在数据信号adc_data上，对应时钟信号adc_clk的上升沿可以采样数据，时钟信号adc_clk的最高频率可以达到1.1MHz。两次数据采样间隔必须大于17us。其它相关时序参数可以参考TLC549的datasheet，。
