例说FPGA连载83：工业现场实时监控界面设计之功能概述

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

本实例在之前几个案例的基础上，加上了SF-BASE子板模块，使用该子板模块上的AD采集功能，将AD采集数据在7寸液晶屏上进行实时的播放，达到模拟工业现场实时监控界面的效果。

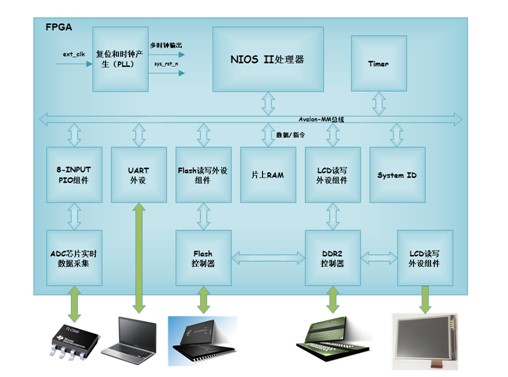

如图17.1所示，这是本实例的功能框图。AD采集控制有一个专门的模块负责，通过片上系统的一个8pin输入PIO连接到NIOS II供读取。关于波形控制部分，也有一个专门的模块组件，即wave_controller组件，挂在NIOS II的Avalon-MM总线下，在NIOS II软件层可以通过这个组件实现波形区域的设置、波形点数据的写入。在前面工程单纯只是LCD驱动不同，这个工程中还必须在lcd_driver.v模块中产生一些波形控制的特殊逻辑。在波形显示效果上，NIOS II每写入一个新的波形点数据，则LCD上的波形将会如图示波器一样向左滚动一个点，如果写入速度足够快，那么就可以达到和示波器一样的实时显示效果。这个功能应用和心电图显示也非常类似。

当然了，本实例工程除了上述的AD采集波形显示功能外，我们还演示了方波波形、三角波波形和正弦波波形的实时滚动播放，这三种波形和AD采集波形之间通过触摸屏点击显示界面的按钮进行切换。

图17.1工程实例15功能框图
