例说FPGA连载82：TXT文本阅读器设计之板级调试

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

①首先按照装配说明，完成各种核心板与子板、线缆的连接，并且完成各种必要的驱动安装。给整板上电。

②打开“…/prj/ex14/vip_ex_book”文件夹下的工程，将“output_files/vip.sof”文件烧录到FPGA中。

③打开“…/prj/ex14/uart_tools”文件夹下的软件UART_TOOLS。

如图16.9所示，打开硬件管理器，看到识别到虚拟串口的端口号为COM7。

图16.9设备管理器

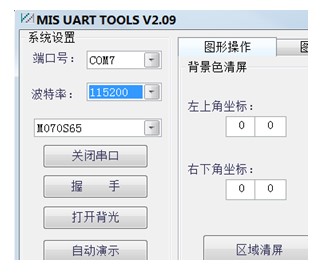

如图16.10所示，因此设定端口号为COM7、选择M070S65、点击“打开串口”（点击完后变成“关闭串口”图标）、然后选择波特率为115200。这里需要严格按照上面的步骤操作（具体也可参考实例8）。一会我们会用到该工具进行3张图片和字库的烧录下载。

图16.10串口工具设置

④开启EDS，import软件工程（software文件夹下），并且将其Run到FPGA中。

此时我们可以回到UART TOOL界面中，如图16.11所示，点击“握手”按钮，可以看到“接收显示”窗口中提示“握手成功”。那么说明我们的硬件和软件的确都已经在FPGA中Run起来了。

图16.11握手指令

参考实例工程实例8，将“ex14/photo”文件夹下的3张图片分别下载到位号为0、1、2的Flash中。

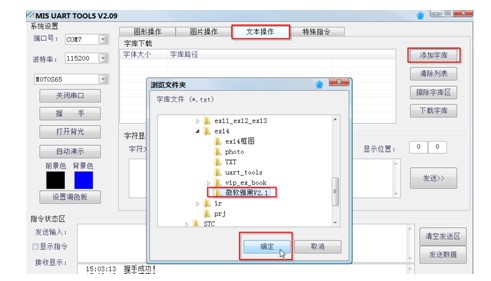

⑤如图16.12所示，在“文本操作”界面中，点击“添加字库”按钮，然后将浏览文件夹定位到ex14/微软雅黑V2.1目录下，单击“确定”完成字库的加载。

图16.12字库加载

接着先单击“擦除字库区”按钮，然后点击“下载字库”按钮，进行字库的烧录下载。整个过程大约需要10分钟的时间，大家可以去泡杯茶先。

烧录完成后，则会弹出如图16.13所示的对话框。

图16.13字库下载完成

⑥找一张SD卡，往里面拷贝“…/prj/ex14/TXT”文件夹下的READ.txt文本。接着插入到SF-USB子板的SD卡槽（P2）中。

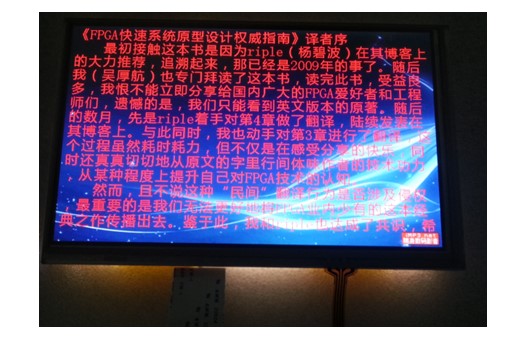

⑦如果整个系统不下电，我们则可以直接再次运行软件工程，如图16.14、图16.15和图16.16所示，此时我们可以看到当前SD卡中的TXT文本“跃然屏上”。

图16.14文本显示效果1

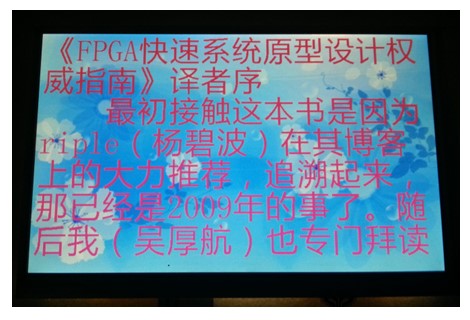

图16.15文本显示效果2

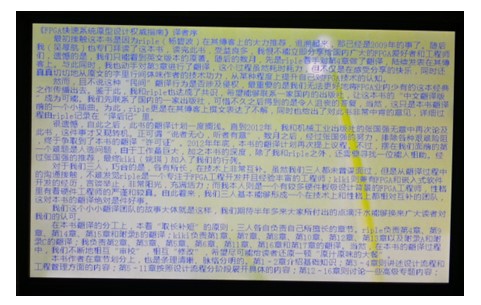

图16.16文本显示效果3

⑧在软件工程的mydef.h文件中，以下的宏定义可以设定显示字符的前景和背景色（背景色不建议修改，0x0000表示以背景图片做背景色）、x和y坐标的字符间距。

#defineLCD_XDISTANCE 0//x字符间距

#defineLCD_YDISTANCE 0//y字符间距

#defineLCD_FCOR 0x001f//字体前景色

#defineLCD_BCOR 0x0000//字体背景色

Main函数中调用函数mu_photo_display的第二个参数可以更改背景图片的位号。

mu_photo_display(0x70, 1, 0, 0); //显示主菜单

Main函数中调用函数page_chinese_display则可以更改字体大小。

page_chinese_display(16,book_page); //16*16字体大小显示文本

//page_chinese_display(32,book_page);//32*32字体大小显示文本

//page_chinese_display(64,book_page);//64*64字体大小显示文本
