例说FPGA连载81：TXT文本阅读器设计之GB2312中文字符集简介

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

概述

GB2312是一个简体中文字符集的中国国家标准，全称为《信息交换用汉字编码字符集--基本集》，由中国国家标准总局发布，1981年5月1日实施。GB2312编码通行于大陆，新加坡等地也采用此编码。几乎所有的中文系统和国际化的软件都支持GB2312。

GB2312标准共收录6763个汉字，其中一级汉字3755个，二级汉字3008个；同时，GB2312收录了包括拉丁字母、希腊字母、日文平假名及片假名字母、俄罗斯语西里尔字母在内的682个全形字符。GB2312的出现，基本满足了汉字的计算机处理需要，它所收录的汉字已经覆盖99.75%的使用频率。

分区表示

GB2312中对所收汉字进行了“分区”处理，每区含有94个汉字或符号。这种表示方式也称为区位码。

●01-09区为特殊符号。

●16-55区为一级汉字，按拼音排序。

●56-87区为二级汉字，按部首/笔画排序。

●10-15区及88-94区则未有编码。

举例来说，“啊”字是GB2312之中的第一个汉字，它的区位码就是1601。

字节结构

在使用GB2312的程序中，通常采用EUC储存方法，以便兼容于ASCII。每个汉字及符号以两个字节来表示。第一个字节称为“高位字节”（或称MSB），第二个字节称为“低位字节”（或称LSB）。

“高位字节”使用了0xA1-0xF7（把01-87区的区号加上0xA0）区间的数据进行编码，“低位字节”使用了0xA1-0xFE（把01-94加上0xA0）区间的数据进行编码。

例如“啊”字在大多数程序中，会以0xB0A1储存。（由区位码计算为：0xB0=0xA0+16,0xA1=0xA0+1）。

结合前面的分区，我们可以将GB3212的编码规则归纳如下。

●每个汉字或符号用2个字节表示，高字节代表其所在分区，低字节代表具体的编码值。

●编码高字节，即分区字节的取值范围是0xA1-0xF7，共94个可用的分区。

●编码低字节，即具体的编码值取值范围是0xA1-0xFE，共94个可用编码值。

对于分区字节，又分为以下几个部分。

●0xA1-0xA9区为特殊符号。

●0xB0-0xD7区为一级汉字，按拼音排序。

●0xD8-0xF7区为二级汉字，按部首/笔画排序。

●0xAA-0xAF区及0xF8-0xFE区则未有编码。

字模显示原理

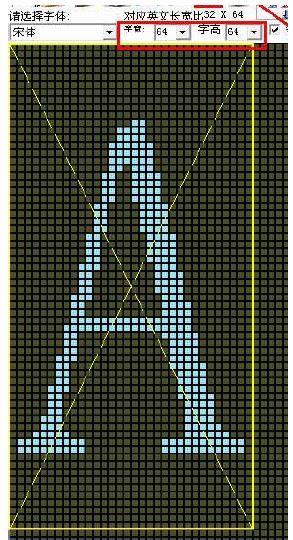

如图16.3所示，这是某字符取模软件的截图。它大体示意出了字模显示的基本原理。通常，我们若希望在液晶屏上显示出一个字符，比如这个字符是分辨率为64*32的“A”，那么在这个显示区域内，我们就必须有64*32个像素点对应的色彩数据来表示这个字符。当然，每个像素点的色彩可以用24bit（RGB888）表示，也可以用16bit（RGB565）表示。但是，从最经济实用的角度来看，我们还是愿意用最小的数据量去表示最重要的特征信息。因此，通常的字模只会花1bit来表示1个像素点。1bit的数据可以是0，也可以是1，我们可以假设代表某个像素点的1bit为1时，显示图示的白色；为0时，显示图示的黑色。当然了，我们不会这么“土得掉牙”的让这些字符在我们的液晶屏上只显示黑白了，我们可以换任何我们期望的颜色，这是后话，设计中我们可以变通。那么，对于64*32分辨率的字符“A”，我们需要64*32bit，即256Byte数据就可以表示出来。

图16.3基于像素点的字符显示

我们这个实例中涉及到的GB3212中文字符分别有3种分辨率大小，即16*16、32*32和64*64，它们所需要的Flash存储空间计算如表16.1所示。

表16.1不同分辨率字体所需字模数据量

字体分辨率大小	单个字符数据量	字库总数据量
16*16	16*16bit = 32Byte	329494Byte = 282752B
32*32	32*32bit = 128Byte	1289494Byte = 1131008B
64*64	64*64bit = 512Byte	5129494Byte = 4524032B

实际字库存储结构

标准的GB2312码，出于“节能减排”的需要，我们不管它们的编码如何，字模数据一定是按顺序依次排列。因此，对于给定的高字节为MSB、低字节为LSB的GB2312码，它在我们的字库中的寻址换算为：(((MSB - 0xa1) * 0x5e) + (LSB - 0xa1))。

由于GB2312中并没有定义ASCII码，而我们实际的工程使用中通常会非常频繁的使用ASCII码。ASCII码只有1个字节表示，取值为0x00-0x7F。因此，我们在原有的GB2312标准字库字模中人为的插入一些我们ASCII码对应的字库。

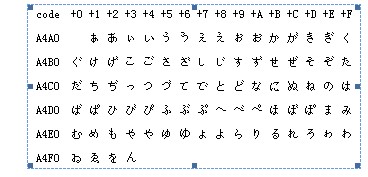

如图16.4所示，在GB2312定义的0xA4分区中，这些符号恐怕我们这辈子都用不上，那么我们就考虑直接将ASCII码的字模存放在这个区域。从0x21~0x7f对应的ASCII码为“!"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~”，我们就将它们的字模分别存放到GB2312的0xA4分区中。
