例说FPGA连载78：基于VGA显示器的720p的广告机设计之功能概述

特权同学，版权所有

配套例程和更多资料下载链接：

http://pan.baidu.com/s/1c0nf6Qc

         本实例的基本架构和电子点菜单项目实例的基本一致。只是将电子点菜单实例中的7寸LCD换成了通用的VGA显示器（很多液晶电视基本也都支持VGA输出功能，本实例演示就用了一台电视的VGA接口进行显示）。显示的分辨率也由电子点菜单的800*480提升到了1080*720(720p)。这个实例中，不仅要实现720p图片的下载存储操作，同时在正常工作中，循环播放预存储在NAND Flash芯片中的广告图片。整个工程实例的功能框图如图15.1所示。

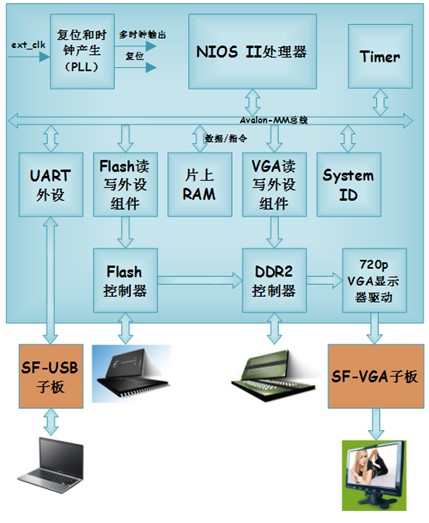

图15.1 工程实例13功能框图

         NIOS II处理器通过Avalon-MM总线与系统定制外设进行数据交互，主要的外设包括一个UART外设、FLASH控制器和VGA显示驱动模块。UART控制器用于接收上位机软件发送的图片数据。FLASH控制器实现图片数据写入和读出用于显示。VGA显示驱动模块通过DDR2控制器读取DDR2中存储的图像送往VGA显示器进行显示。
