VGA驱动接口时序设计之5建立和保持时间计算

本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》

配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt

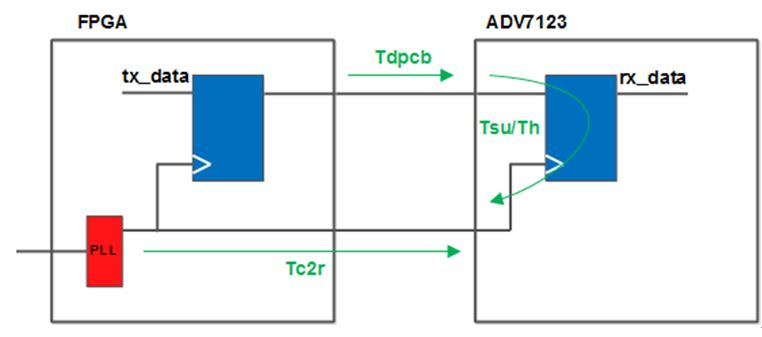

在我们的应用中，仿照官方的分析方法，我们也同样可以得到set output delay的计算公式。可以把实例的寄存器路径模型关键参数标注如图8.33所示。（特权同学，版权所有）

图8.33 reg2pin寄存器模型

而对于的output delay计算公式如下：

output delay max = Tdpcb_max + Tsu + (0 - Tc2r_max)

output delay min = Tdpcb_min – Th + (0 - Tc2r_min)

关于PCB的延时，我们可以看看SF-CY3核心板以及SF-VGA子板上的这部分时钟和数据走线。如图8.34所示，在SF-CY3核心板上，lcd_clk信号的走线约为21.4mm，而其他数据总线的延时在17.3mm~34.0mm。（特权同学，版权所有）

图8.34 SF-CY3板上各信号走线

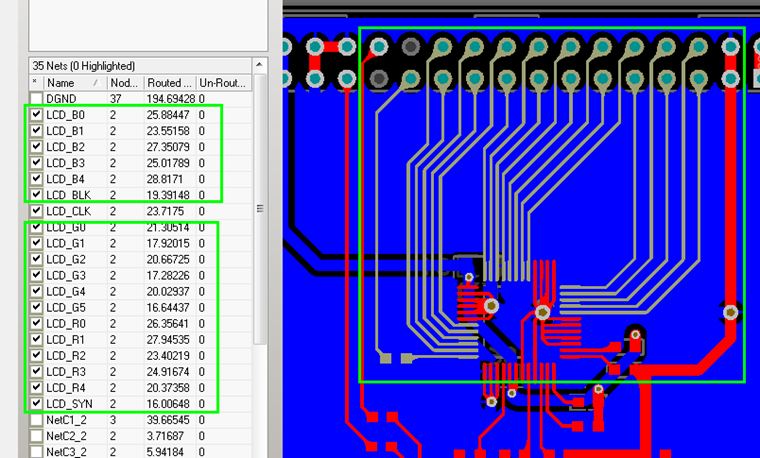

在SF-VGA子板上，我们看到lcd_clk的走线约为23.7mm+5.0mm（匹配电阻的另一端，图中未显示数值）=28.7mm，而数据总线长度在16.0mm~28.9mm。（特权同学，版权所有）

图8.35 SF-VGA板上各信号走线

结合两个板子的走线延时，我们可以计算出时钟信号lcd_clk的走线总长约为50.3mm，数据总线的总长约为33.3mm~62.9mm。根据0.17ns/25.4mm的PCB走线延时进行换算可以得到，lcd_clk的走线延时约为0.34ns，而数据总线的延时约为0.22ns~0.42ns。（特权同学，版权所有）

把我们的参数套进去，我们先不计算时钟偏斜（包括PCB的走线延时）那部分的参数，可以得到：

output max delay = 0.42ns + 0.2ns = 0.62ns

output min delay = 0.22ns – 1.5ns = - 1.28ns
