建立时间和保持时间

本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》

配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt

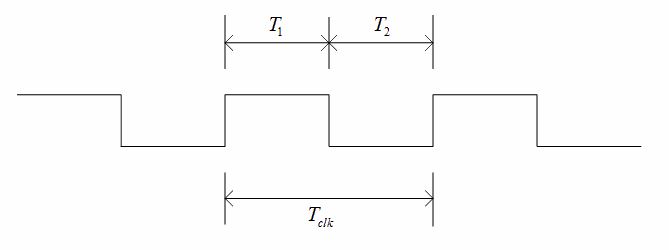

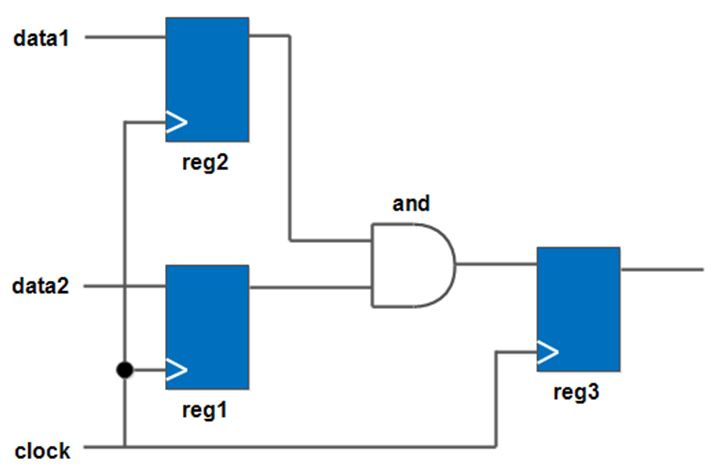

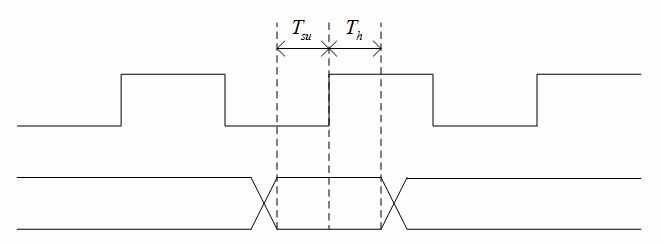

在这个波形中，我们看到clk_r3的前后各有一条虚线，前一条虚线到clk_r3上升沿的这段时间即建立时间，clk_r3上升沿到后一条虚线的这段时间即保持时间。前面对建立时间和保持时间下定义时提到过，在这段时间内不能够有数据的变化，数据必须保持稳定。而在这个波形中，也确实没有看到在建立时间和保持时间内，reg3in的数据有任何的变化，因此我们可以稳定的将reg3in的数据锁存到reg3的输出reg3out中。（特权同学，版权所有）

图8.10建立时间和保持时间都满足要求的情况

如图8.11所示的波形，同样的一些信号，但我们发现reg3in在clk_r3的建立时间内发生了变化，这带来的后果就是clk_r3上升沿锁存到的reg3in数据不确定，那么随后的reg3out值也会处于一个不确定状态。比如第一个时钟周期，原本reg3in应该是稳定的低电平，但是由于整个路径上的延时时间过长，导致了reg3in在clk_r3的建立时间内数据还未能稳定下来，在建立时间内出现了电平正处于从高到低的变化，即不稳定的状态，那么导致的后果就是reg3out的最终输出不是确定的状态，很可能是忽高忽低的亚稳态，而不是原本期望的低电平。（特权同学，版权所有）

图8.11建立时间违规的情况

我们再来看看保持时间违规的情况，如图8.12所示，这次是数据传输得太快了，原本应该下一个时钟周期到达clk_r3的数据竟然在clk_r3的前一个时钟周期的保持时间还未过去就来到了。因此，它出现的最终危害也是后端输出的reg3out处于不确定的状态。（特权同学，版权所有）

图8.12保持时间违规的情况
