超声波与视频采集子板设计概述

本文节选自特权同学的图书《FPGA设计实战演练(逻辑篇)》

配套例程下载链接:http://pan.baidu.com/s/1pJ5bCtt

SF-SENSOR子板主要外设芯片及其功能描述如表3.10(特权同学,版权所有)

3.10 SF-SENSOR子板主要外设与功能描述

外设芯片

主要功能

32PINOUPLLN插座P1

用于SF-SENSOR子板上的各个外设与SF-CY3核心板相连。

16PIN的插座P2

用于连接视频采集模块。

4PIN的插座P4

用于连接超声波模块。

2PIN的插座P3

焊接RTC电池座,安装纽扣电池后,用于给RTC芯片供电。

芯片PCF8563TU2

NXP的实时时钟(RTC)芯片。

芯片GT21L16S2WU1

集通公司的中文字库芯片。

SF-SENSOR子板主要外设芯片的实物位置如图3.72和图3.73所示。(特权同学,版权所有)

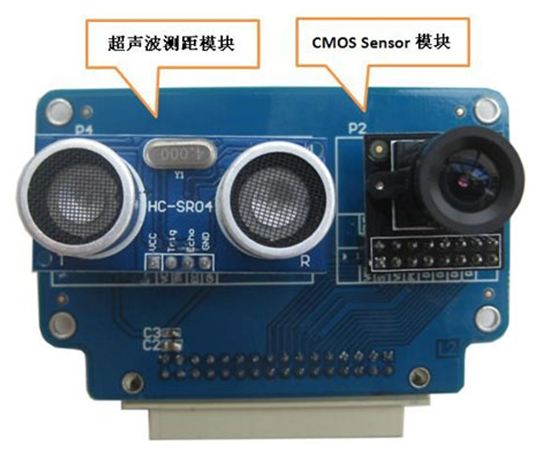

3.72 SF-SENSOR子板实物照片1


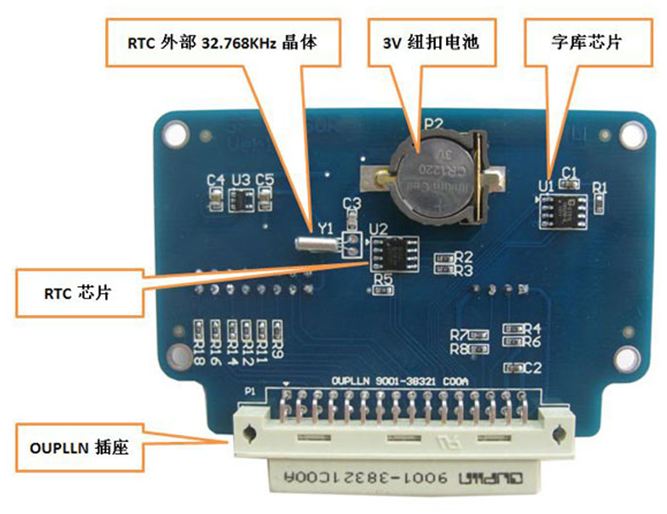

3.73 SF-SENSOR子板实物照片2

SF-SENSOR子板的P1插座定义如图3.78所示,。(特权同学,版权所有)

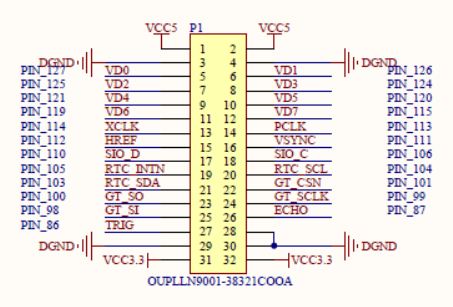

3.78 SF-SENSOR子板与FPGA的连接插座电路

SF-SENSORFPGA引脚定义如表3.15所示。(特权同学,版权所有)

3.15 SF-SENSORFPGA引脚定义

分类

名称

引脚号

功能描述

视频接口

SIO_C

106

用于配置CMOS Sensor芯片内部寄存器的I2C接口时钟信号。

SIO_D

110

用于配置CMOS Sensor芯片内部寄存器的I2C接口数据信号。

VSYNC

111

伴随视频数据输出的场同步信号。

HREF

112

伴随视频数据输出的行同步信号。

PCLK

113

用于视频数据总线同步的时钟信号。

XCLK

114

外部(FPGA)输给CMOS Sensor芯片工作的时钟信号。

VD7

115

CMOS Sensor输出的视频数据总线。

VD6

119

CMOS Sensor输出的视频数据总线。

VD5

120

CMOS Sensor输出的视频数据总线。

VD4

121

CMOS Sensor输出的视频数据总线。

VD3

124

CMOS Sensor输出的视频数据总线。

VD2

125

CMOS Sensor输出的视频数据总线。

VD1

126

CMOS Sensor输出的视频数据总线。

VD0

127

CMOS Sensor输出的视频数据总线。

超声波接口

TRIG

86

超声波模块的触发输入信号。

ECHO

87

超声波模块的响应输出信号。

RTC接口

RTC_SDA

103

用于读写寄存器的I2C总线数据信号。

RTC_SCL

104

用于读写寄存器的I2C总线时钟信号。

RTC_INTN

105

RTC芯片中断产生引脚。

字库芯片接口

GT_CSN

101

SPI总线的片选信号,低电平有效。

GT_SCLK

99

SPI总线的时钟信号。

GT_SO

100

SPI总线的MISO信号,即主机(FPGA)输出从机(U1芯片)输入信号。

GT_SI

98

SPI总线的MOSI信号,即主机(FPGA)输入从机(U1芯片)输出信号。

SF-SENSOR子板与SF-CY3核心模块互联的是P1插座,该插座连接到SF-CY3P2插座上,其实物连接如图3.79所示。(特权同学,版权所有)

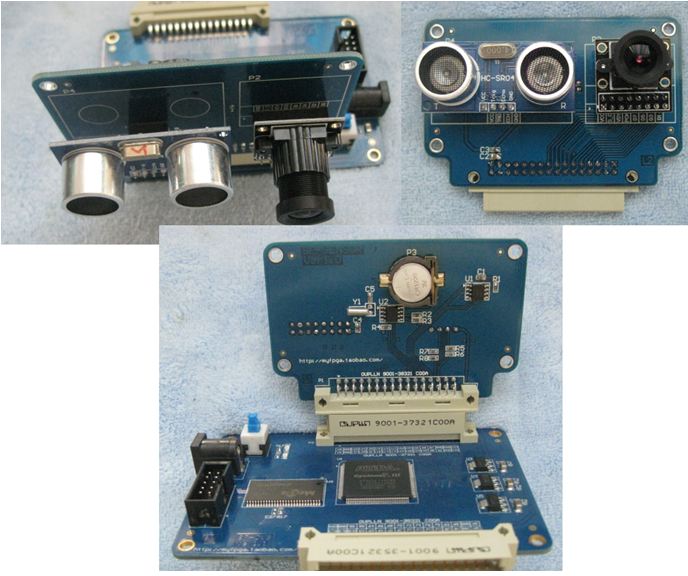

3.79 SF-SENSOR子板与SF-CY3核心板的实物连接
