FPGA实战演练逻辑篇28:USB和UART串口子板设计概述

0
阅读(1536)

USBUART串口子板设计概述

本文节选自特权同学的图书《FPGA设计实战演练(逻辑篇)》

配套例程下载链接:http://pan.baidu.com/s/1pJ5bCtt

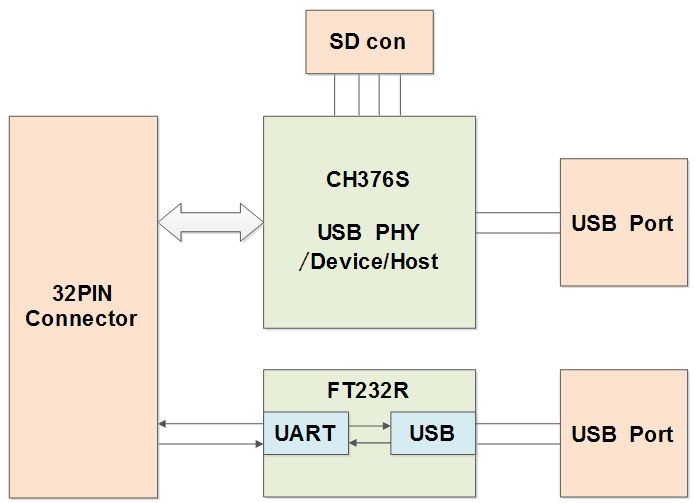

SF-USB子板主要有两颗和USB相关的芯片,CH376S是集成了USB PHY/USB Device/USB Host的不折不扣的USB芯片,它通过一条并行总线连接到FPGAFPGA可以利用这条总线来进行USB数据通信,CH376S不仅可以作为USB DevicePC通信,而且也可以作为Host连接U盘或者SD卡等设备。而FT232R则是一颗USBUART芯片,确切的说,应该是一颗能够借USB线缆传输UART协议的芯片。SF-USB子板的功能框图如图3.63所示。(特权同学,版权所有)


3.63 SF-USB子板的功能框图

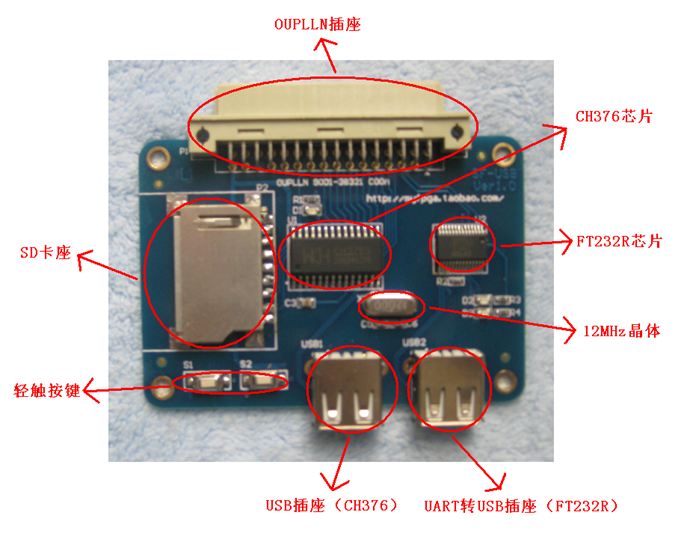

SF-USB子板的实物照片如图3.64所示。(特权同学,版权所有)


3.64 SF-USB子板实物照片

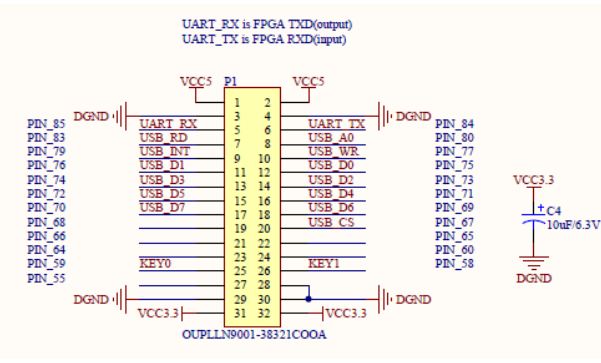

最后,我们可以看看32PIN连接器上的信号定义,如图3.70所示。(特权同学,版权所有)


3.70 SF-USB子板与FPGA的连接插座电路

SF-USBFPGA引脚定义如表3.9所示。(特权同学,版权所有)

3.9 SF-USBFPGA引脚定义

分类

名称

引脚号

功能描述

UART通信

UART_RX

85

FT232UART接收信号。

UART_TX

84

FT232UART发送信号。

USB通信

USB_INT

79

CH376S芯片的中断请求信号。

USB_A0

80

CH376S芯片的数据/指令选择信号。

USB_CS

67

CH376S芯片的片选信号。

USB_RD

83

CH376S芯片的读选通信号。

USB_WR

77

CH376S芯片的写选通信号。

USB_D0

75

CH376S芯片的数据信号。

USB_D1

76

CH376S芯片的数据信号。

USB_D2

73

CH376S芯片的数据信号。

USB_D3

74

CH376S芯片的数据信号。

USB_D4

71

CH376S芯片的数据信号。

USB_D5

72

CH376S芯片的数据信号。

USB_D6

69

CH376S芯片的数据信号。

USB_D7

70

CH376S芯片的数据信号。

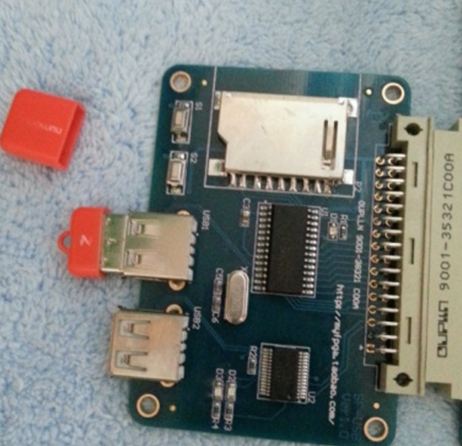

SF-USB子板的OUPLLN插座P1连接SF-CY3核心板的插座P3,其实物连接如图3.71所示。(特权同学,版权所有)


3.71 SF-USB子板与SF-CY3核心板的实物连接
