FPGA实战演练逻辑篇22：扩展子板设计概述
0赞扩展子板设计概述
本文节选自特权同学的图书《FPGA设计实战演练（逻辑篇）》
配套例程下载链接：http://pan.baidu.com/s/1pJ5bCtt
如图3.43所示，前面我们围绕FPGA器件设计的核心板，它的诱人之处在于引出的两个32PIN插座。这两组可扩展的接口，可以连接各种各样的外设子板，可以作为一个电子爱好者无限DIY的平台。针对于这个子板，我们目前已经推出的子板模块有基本外设子板、LCD显示驱动子板、VGA显示驱动子板、USB和UART串口子板、超声波与视频采集子板。（特权同学，版权所有）

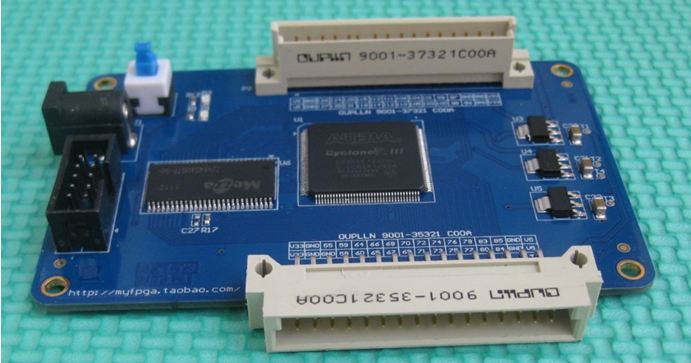

图3.43 FPGA核心板实物照片
如表3.1所示，这是我们目前推出的核心板和各个模块的主要功能及其外设列表。（特权同学，版权所有）
表3.1各个模块的外设和功能描述
模块名称 |
主要外设 |
功能描述 |
SF-CY3 FPGA核心板 |
●Cyclone III FPGA ●4Mbit SPI FLASH ●4M*16bit SDRAM ●3.3V/2.5V/1.2V电源转换电路 ●25MHz有源晶振 ●1个电源插座 ●1个电源开关 ●1个电源指示灯 ●1个FPGA控制指示灯 ●JTAG插座 ●2个32pin扩展插座 |
FPGA核心板，该板搭建起一个基本的嵌入式系统。2个可扩展的32pin插座连接其他各个子模块，可以实现各种外设的控制。 |
SF-BASE 基本外设子板 |
●AD芯片TLC549 ●DA芯片DAC5571 ●1个32pin的插座 ●1个有源蜂鸣器 ●8个LED指示灯 ●4位7段数码管 |
基本的扩展子模块，该模块配合核心板可以做一些基本的FPGA逻辑和NIOS II片上系统实验。 |
SF-LCD LCD显示驱动子板 |
●1个32pin的插座 ●背光升压芯片RT9293 ●54PIN的FPC插座用于连接LCD ●配套1块3.5寸320*240真彩液晶屏 |
显示扩展子模块，使用核心模块的FPGA对液晶屏进行驱动是一个很炫的项目。 |
SF-SENSOR 超声波与视频采集子板 |
●1个32pin的插座 ●16pin的插座用于连接CMOS Sensor模块 ●4pin的插座用于连接超声波测距模块 ●2pin的插座用于安装纽扣电池 ●实时时钟芯片PCF8563 ●中文字库芯片GT21L16S2W |
该扩展子模块配合核心模块以及SF-LCD模块，可以进行很多人机交互的实例，如视频图像采集显示、超声波测距显示、实时时钟显示、中文字符显示等。 |
SF-VGA VGA显示驱动子板 |
●1个32pin的插座 ●3路DAC芯片ADV7123 ●1个VGA连接器 |
该子板可以用于FPGA对VGA显示器的驱动。 |
SF-USB USB和UART串口子板 |
●1个32pin的插座 ●USB芯片CH376S ●USB转UART芯片FT232 ●12MHz晶体 ●2个轻触按键 ●1个SD卡插座 ●1个USB插座用于USB传输 ●1个USB插座用于UART传输 |
该子板可以实现USB和PC的传输、U盘和SD卡的读写、UART传输等。该子板配合核心板以及SF-LCD子板，可以实现数码相框的功能。 |
