功能简介
本实例对Altera提供的DDR2控制器IP核模块进行操作，每1.78秒执行一次DDR2的写入和读出操作。先是从0地址开始遍历写256*64bits数据到DDR2的地址0-1023中；在执行完写入后，执行一次相同地址的读操作，将读出的256*64bits数据写入到片内RAM中供查看。在In-System Memory Content Editor中可以查看有规律变化的数据。

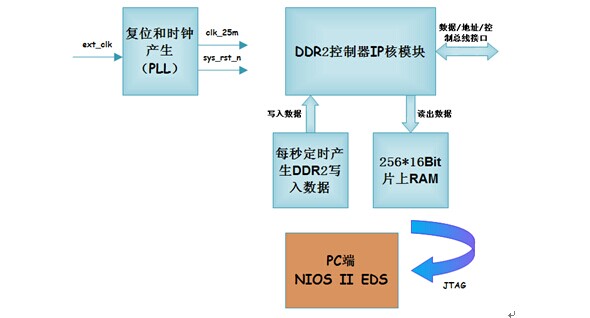

本实例系统功能框图如下图所示。
本实例有4个模块。
●Vip.v是顶层模块，其下例化了3个模块。
●Sys_ctrl.v模块中例化了PLL，并且对输入PLL的复位信号以及PLL锁定后的复位信号进行“异步复位，同步释放”的处理，确保系统的复位信号稳定可靠。
●Ddr2_controller.v模块是使用Mefunction例化的DDR2控制器IP核模块，这个模块预留了DDR2的读写控制接口供FPGA逻辑侧进行操作。
●data_source.v模块主要用于和DDR2控制器进行数据交互，它既产生写入DDR2的数据流，也读出DDR2已经写入地址的数据，同时将这些数据送往例化的onchip RAM中。

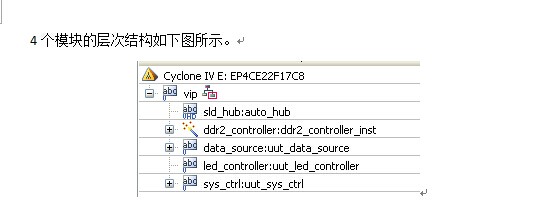

4个模块的层次结构如下图所示。
DDR2 IP核配置

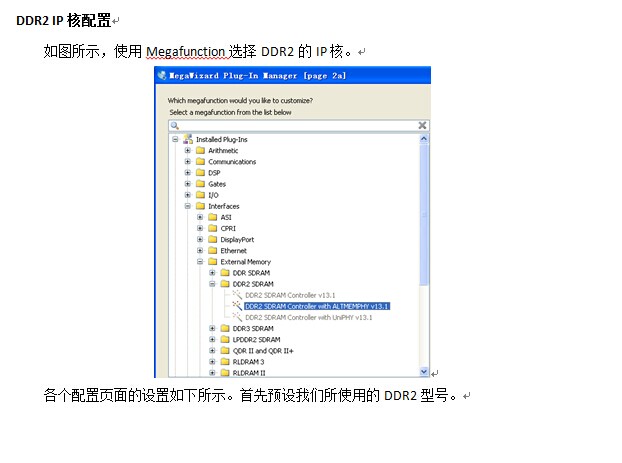

如图所示，使用Megafunction选择DDR2的IP核。

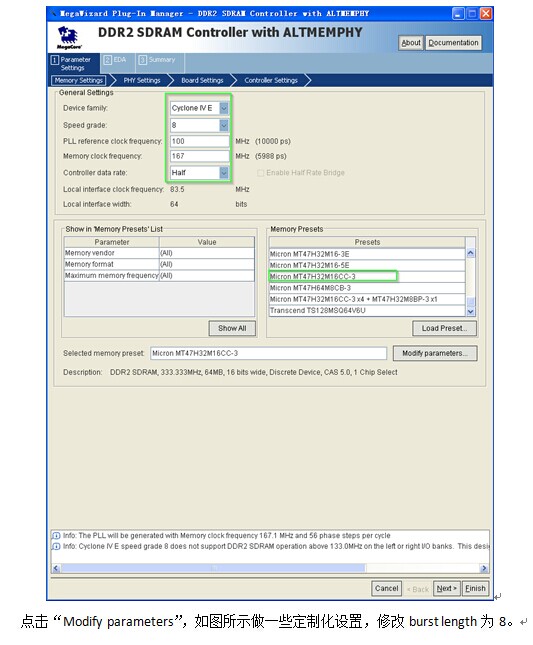

各个配置页面的设置如下所示。首先预设我们所使用的DDR2型号。

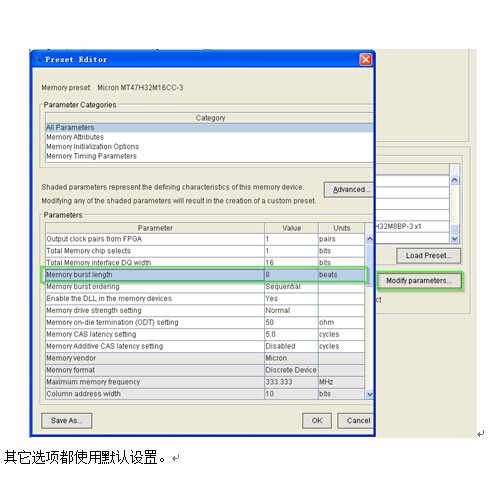

点击“Modify parameters”，如图所示做一些定制化设置，修改burst length为8。
其它选项都使用默认设置。
实验说明
1.打开光盘目录“…\prj\vip_ex2”下的工程。

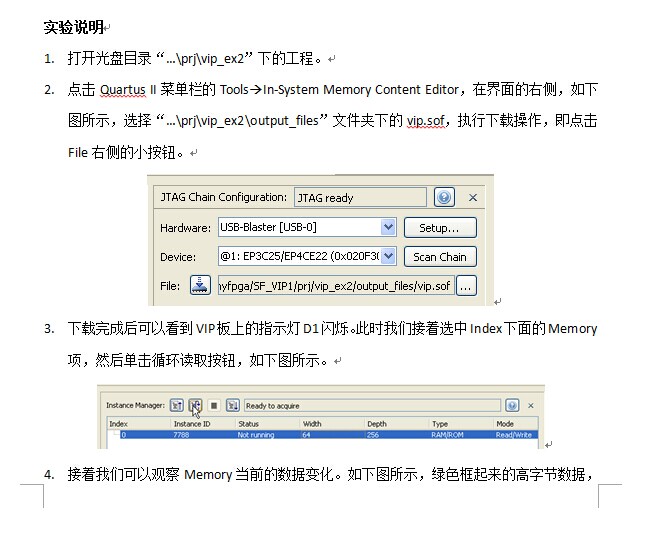

2.点击Quartus II菜单栏的ToolsàIn-System Memory Content Editor，在界面的右侧，如下图所示，选择“…\prj\vip_ex2\output_files”文件夹下的vip.sof，执行下载操作，即点击File右侧的小按钮。
3.下载完成后可以看到VIP板上的指示灯D1闪烁。此时我们接着选中Index下面的Memory项，然后单击循环读取按钮，如下图所示。

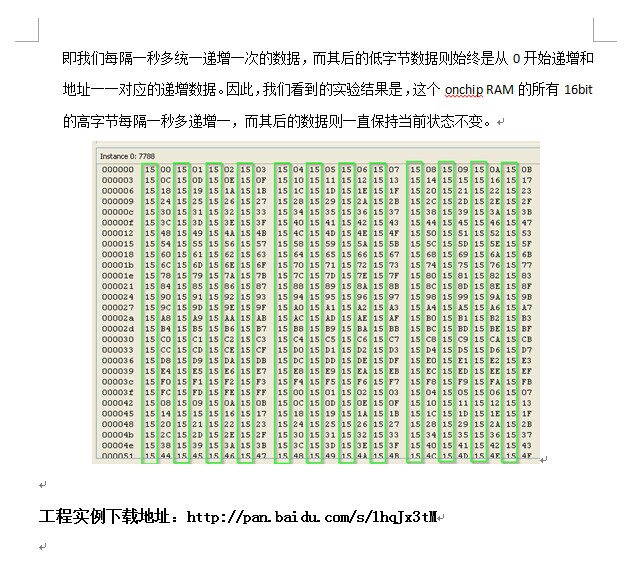

4.接着我们可以观察Memory当前的数据变化。如下图所示，绿色框起来的高字节数据，即我们每隔一秒多统一递增一次的数据，而其后的低字节数据则始终是从0开始递增和地址一一对应的递增数据。因此，我们看到的实验结果是，这个onchip RAM的所有16bit的高字节每隔一秒多递增一，而其后的数据则一直保持当前状态不变。
