《疑难答疑》之S12G系列MCU使用Hiwave和BDM调试器debug时无法使用逻辑地址查看和保存P-flash问题的解决

内容提要

问题描述（Issue Discription）

根本原因分析(Root Cause)

解决方案与总结(Solution and Summary)

问题描述（Issue Discription）

在我之前的文章《CodeWarrior IDE使用Tips之利用Hiwave读取S12(X)系列MCU片上NVM命令脚本(CW 5.x IDE)》(可直接点击下列文章题目跳转阅读)中详细介绍了在Hiwave中如何使用save命令保存NVM(EEPROM和P-Flash)的数据到S19文件的方法和步骤，当时是以S12G128为例进行介绍的，使用逻辑地址进行操作的，有读者反馈说，使用同样的方法去保存S12G64的P-Flash数据时遇到了问题：

在Hiwave窗口中执行如下逻辑地址的save命令：

save 0xD8000..0xDBFFF D:S12G64_PageD_PFlash.s19

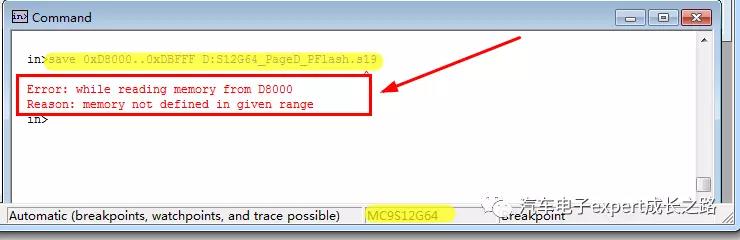

出现失败，并提示错误原因为：save命令的输入存储器地址范围未定义( memory not defined in given range)：

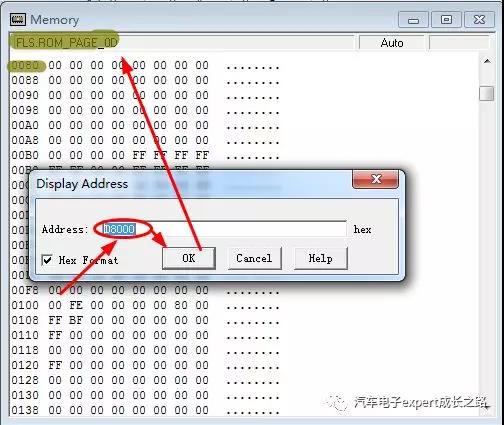

进而，再尝试通过Hiwave的Memory窗口查看逻辑地址0xD8000的数据，也不能正常跳转：

通过以上操作验证，似乎Hiwave不支持使用逻辑地址区访问S12G64的P-Flash地址空间？使用save命令保存S12G64的P-Flash数据和代码时应该使用什么地址呢？

根本原因分析(Root Cause)

首先，我们来看看S12G64的4KB P-Flash，其地址映射时如何的？

根据我之前公众号文章《S12(X)系列MCU的片上存储器资源与分页访问机制详解(一)》和《S12(X)系列MCU的片上存储器资源与分页访问机制详解(二)》(可直接点击下列文章题目跳转阅读)S12G64存在4个Flash 分页(Page)，其对应的本地地址(Local Address)、逻辑地址(Logical Address )和全局/物理地址（Global/Physical Address） memory map如下表：

从上表可以看到，虽然在默认的Hiwave调试软件中，我们可以使用本地地址正常访问P-Flash，但并非所有的64KB P-Flash都可以在本地地址空间直接访问，而且也不正常全局地址。

通过对比S12G128的Hiwave配置和分析Hiwave的debug工作原理，其Memory和Command窗口等调试接口的访问地址空间由Hiwave软件的配置和真实的目标MCU存储器映射地址共同决定，即：

要访问一个存储器/寄存器地址，其必须满足以下两点：

①MCU硬件上必须存在该存储器映射地址；

②Hiwave的调试存储器映射(Debugging Memory Map..)配置也必须存在该地址：

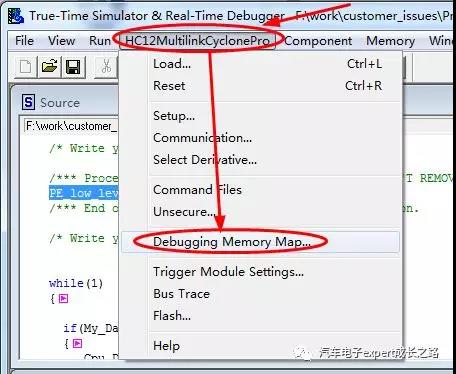

我们可以通过Hiwave的菜单HC12MultilinkCyclonePro-->Debugging Memory Map..打开其配置：

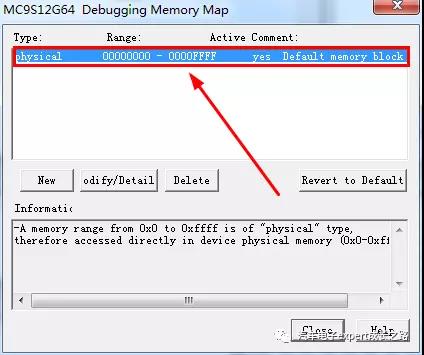

其默认配置如下，只有地址空间0x0000~0xFFFF的64KB存储器地址映射，没有我们想使用的逻辑地址映射：

因此，使用Hiwave默认的S12G64配置，所以的逻辑地址都不能通过调试器访问：

比如，使用0xF8000访问Page F的P-Flash依然不能正常跳转：

解决方案与总结(Solution and Summary)

通过以上分析，此问题的解决方法就是在Hiwave的Debugging Memory Map..配置增加相应的逻辑地址空间即可：

具体步骤如下：

①Hiwave的菜单HC12MultilinkCyclonePro-->Debugging Memory Map..打开其配置：

②选择New，增加一个新的调试存储器映射(Debugging Memory Map..)配置：

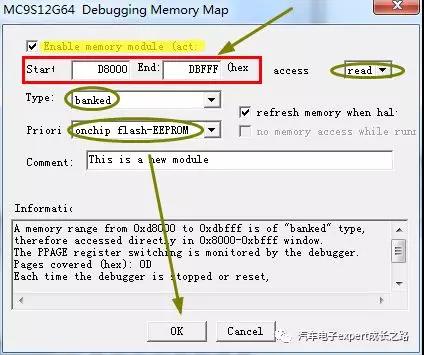

在弹出的配置窗口中，首先勾选使能“Enable memory module.(act”,，然后再输入正确的起始地址(本地/逻辑/物理地址)，访问属性(access)、地址类型(Type)和优先级(Priority)和注释(Comment，可以忽略)等信息：

以下为成功添加S12G64的Page D的P-Flash逻辑地址空间配置的结果：

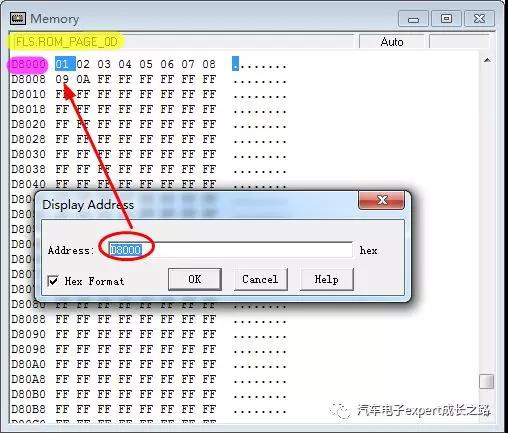

完成以上配置之后，我们就可以在Memory窗口和Command窗口使用逻辑地址查看和使用save命令保存S12G64的的Page D的P-Flash了：

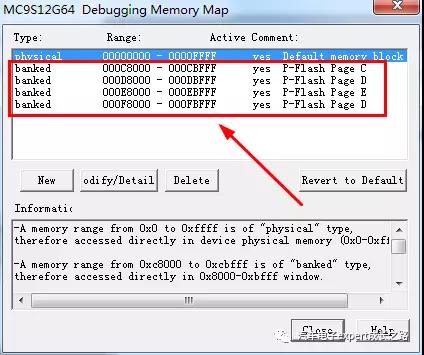

为了能够使用逻辑地址访问所以的64KB 片上P-Flash，完整的Hiwave的Debugging Memory Map..配置如下：

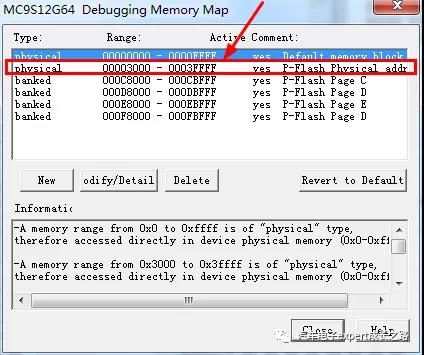

此外，若按照如下添加S12G64的全局物理地址(0x30000~0x3FFFF)到Hiwave的Debugging Memory Map..配置

其P-Flash也可以使用全局地址访问了，比如在Memory窗口中，同时使用本地地址(0xC000)、逻辑地址（0xF800）和物理地址（0x3C000）查看Page F的P-Flash数据结果如下：

Tips：在添加了全局地址映射空间到Hiwave的Debugging Memory Map..配置之后，我们如果使用全局物理地址查看S12G64的Page C P-Flash，就会发现，其与I/O外设寄存器、EEPROM和RAM重叠的区域内容映射的是相应的I/O外设寄存器、EEPROM和RAM地址空间，而非真实的P-Flash地址空间，因此还是得使用逻辑地址进行：

比如，使用全局物理地址0x33000和逻辑地址0xCA000访问P-Flash的Page C最后4KB地址，以及使用0x3000访问RAM的结果如下：

所以，我们还是不能简单的使用全局物理地址利用如下save命令导出S12G64的P-Flash数据和代码：

save 0x30000..0x3FFFF D:\S12G64_PFlash_Physical_Addresss.s19

胡恩伟

NXP汽车电子FAE
