S32DS使用Tips--S32DS for Power V1.2 链接文件和启动过程详解

发表于 5/22/2018 3:49:43 PM 阅读（4256）

作者按：本文对S32DS for Power V1.2 应用工程的链接文件和启动过程进行了详细介绍，同时也介绍了如何通过应用工程的链接文件(57xx_flash.ld)和启动文件(startup.s)实现用户自定义data和code段以及重定向代码/函数的自动拷贝实现方法和步骤。最后还分享了本文使用的基于MPC5775K单核CPU的S32DS for Power V1.2应用工程，供大家参考学习！

内容提要

引言

1. 存储器分区详解(V1.0的mem.ld文件内容)：

2. 编译结果链接放置段详解(V1.0的sections.ld文件内容)：

3. 启动文件Start.s修改

4. C文件测试数据和代码

总结

引言

S32DS for PowerIDE是NXP推出的Qorivva MPC57xx系列MCU的软件集成开发环境，其至2016年发布以来，历经3个版本的更新，其基于eclipse的友好界面，提供了强大的代码编辑功能和丰富的调试特性，受到了广大工程师的喜爱。但是，作为一款新的IDE，其基于GNU的工具链开发，对于很多之前使用CodeWarrior IDE的工程师来说，其略显陌生。尤其是那些需要开发BootLoader的工程师来说，了解其链接文件和启动过程，尤为关键。本文就是针对此种需求，以S32DS for Power V1.2为例，对其链接文件和MPC57xx系列MCU的启动过程给大家做一个详细的介绍。

在S32DS for Power V1.0默认创建的工程中有如下3个链接脚本文件作为工程链接器(Linker)控制应用程序的编译结果链接：

Ø "${ProjDirPath}/Project_Settings/Linker_Files/mem.ld"à存储器分区

Ø "${ProjDirPath}/Project_Settings/Linker_Files/sections.ld"à编译结果链接放置

Ø "${ProjDirPath}/Project_Settings/Linker_Files/libs.ld"à用户库链接控制脚本，本例中未使用，为空白

完整的链接文件(Linker file)包含memory{}和section{}两部分。

其中memory{}用于存储器进行分区，而section{}则对编译结果按段(section)进行放置。

Tips：在在S32DS for Power V1.0默认创建的工程中则默认添加了如下3个链接文件：

Ø "${ProjDirPath}/Project_Settings/Linker_Files/57xx_flash.ld"à编译目标为Debug或者Release时使用的链接文件，其将工程代码编译到MCU的Flash空间，掉电后程序不丢失

Ø "${ProjDirPath}/Project_Settings/Linker_Files/57xx_ram.ld"à编译目标为Debug_RAM时使用的链接文件，其将工程代码编译到MCU的RAM空间，掉电后程序丢失

Ø "${ProjDirPath}/Project_Settings/Linker_Files/libs.ld"à用户库链接控制脚本，本例中未使用，为空白

其中，57xx_flash.ld/57xx_ram.ld包含了S32DS for Power V1.0中的mem.ld和sections.ld两部分。本文以MPC5775K的单核CPU新建应用工程编译目标为Debug的链接文件57xx_flash.ld进行介绍。

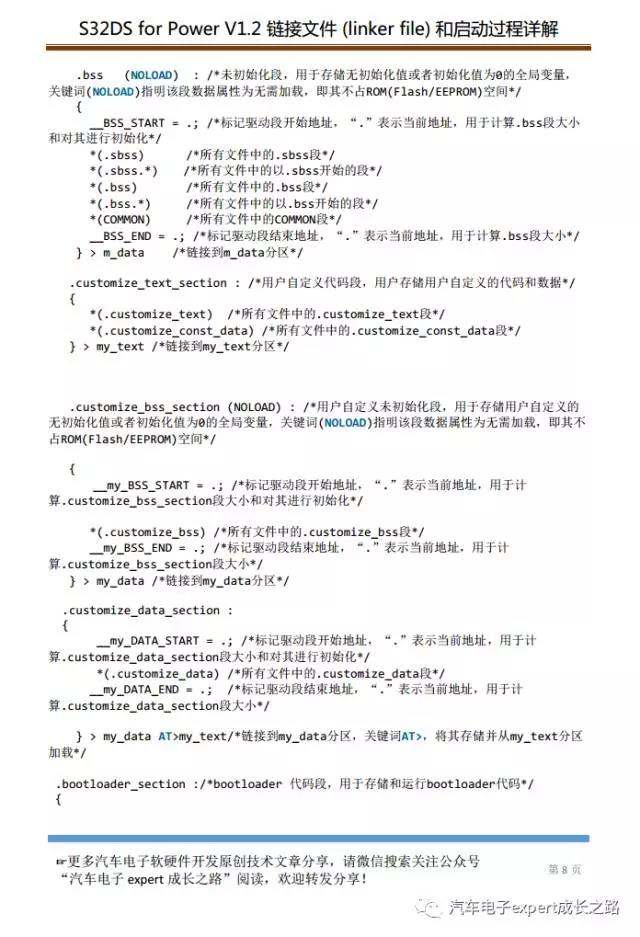

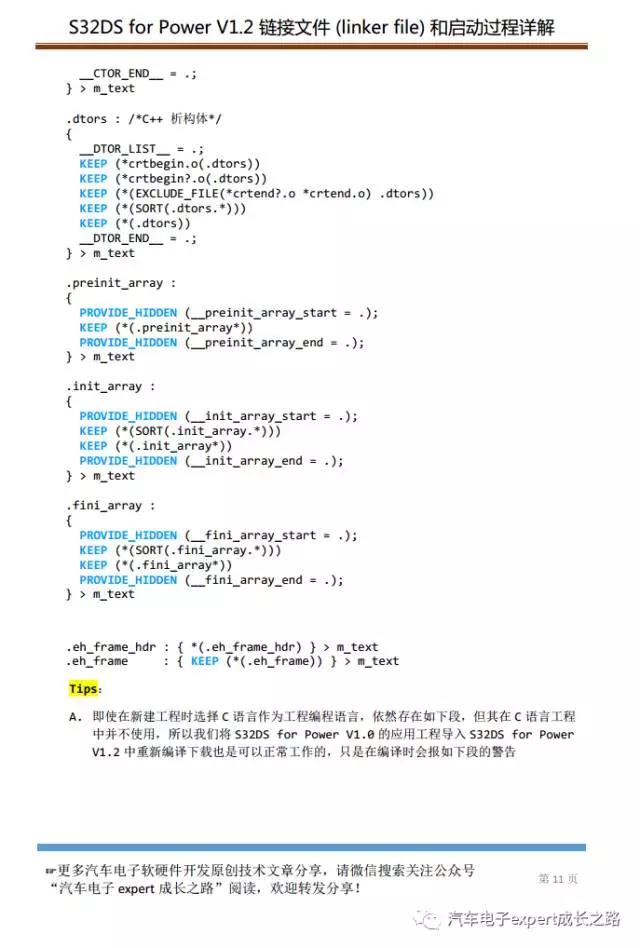

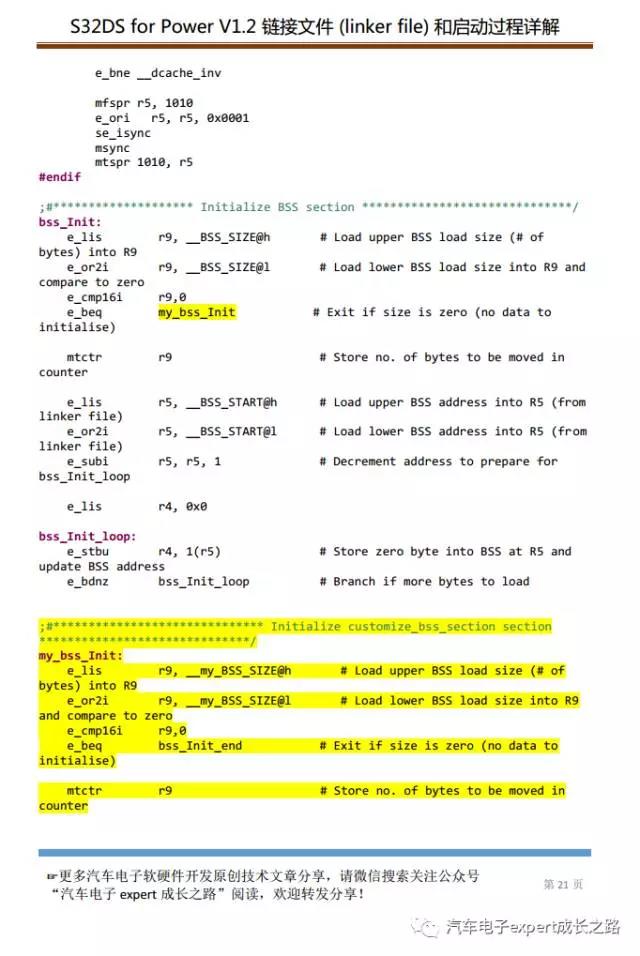

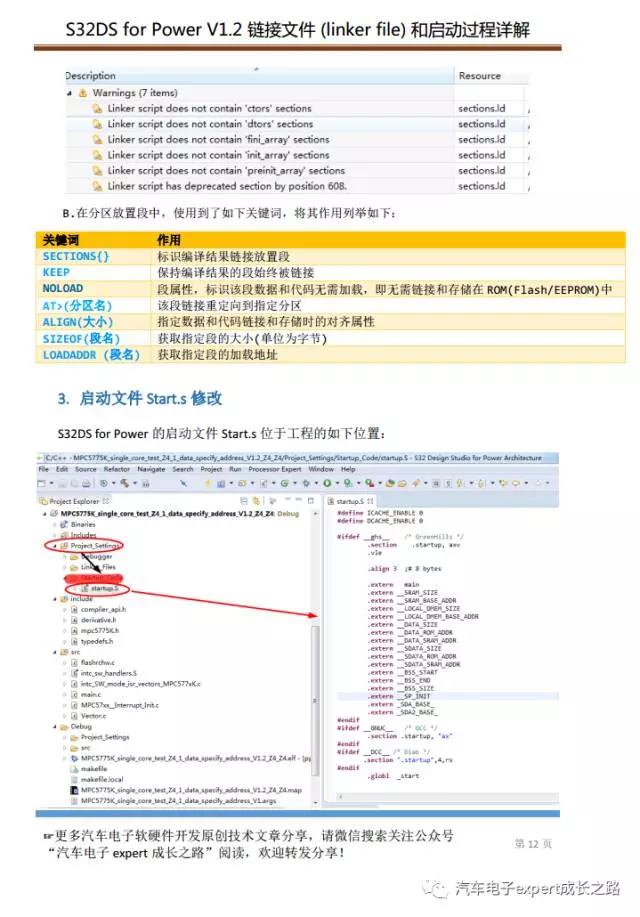

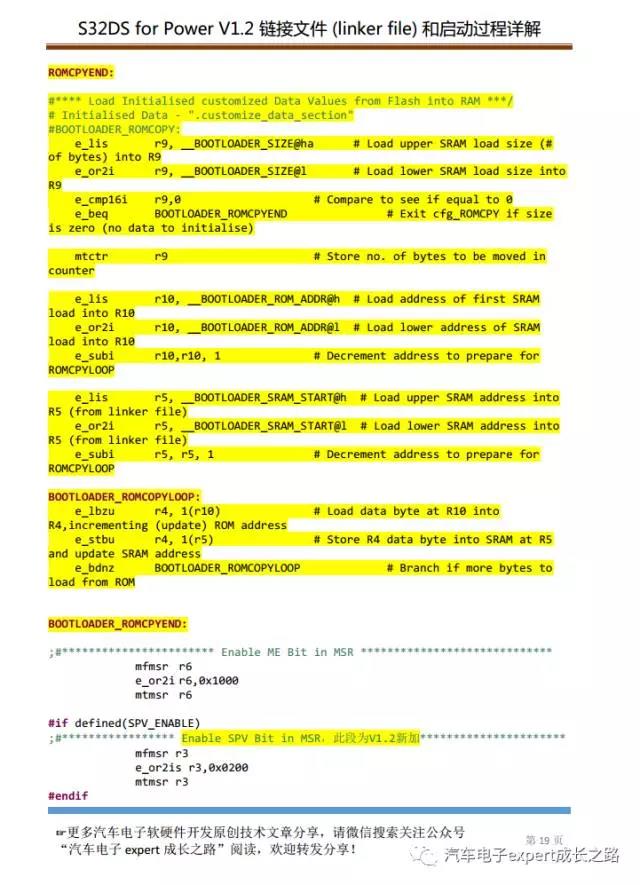

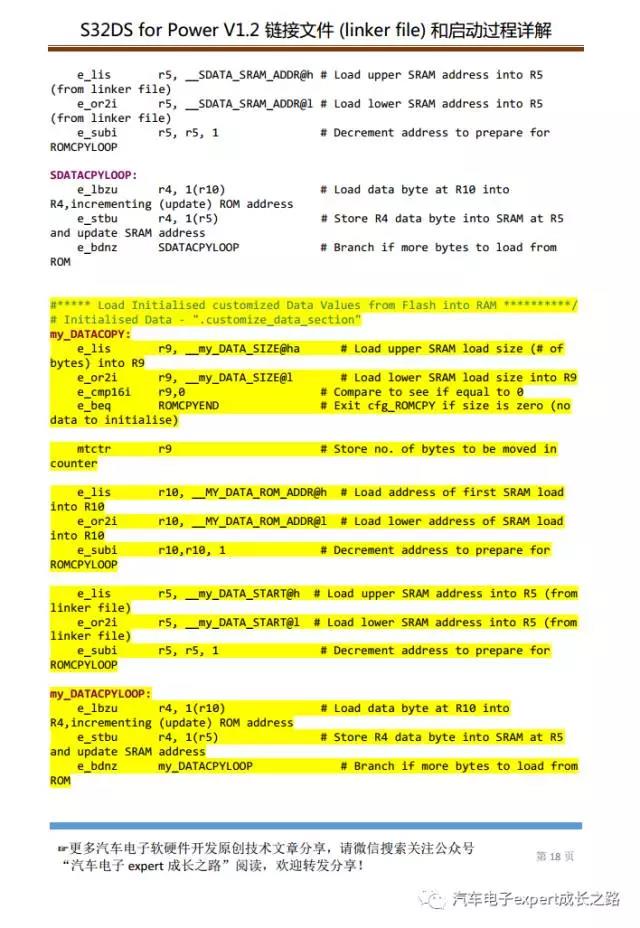

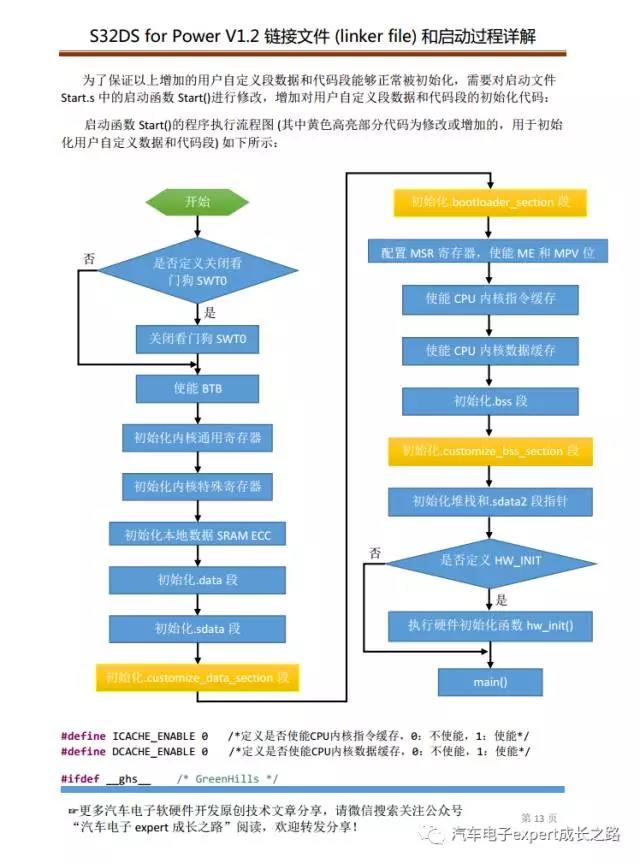

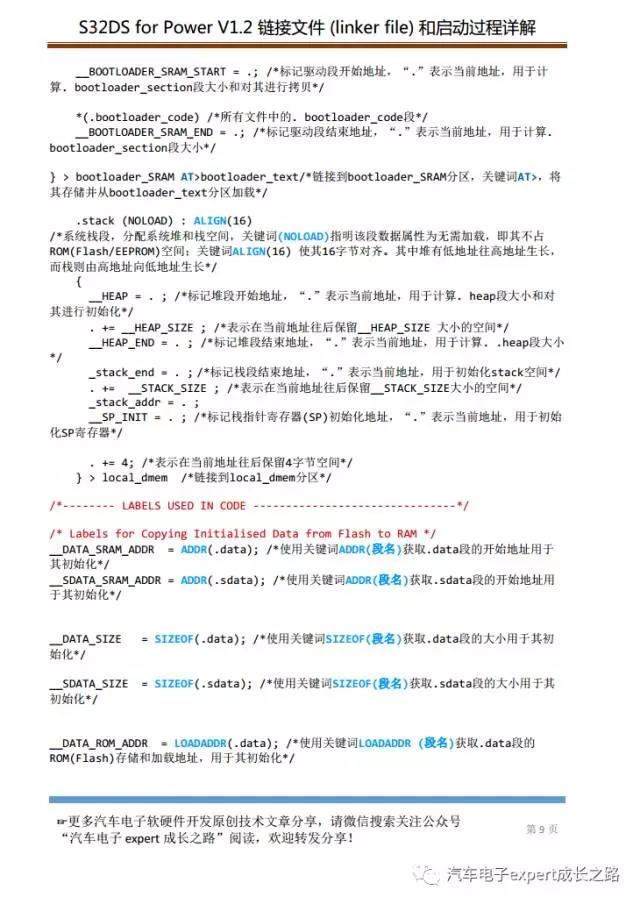

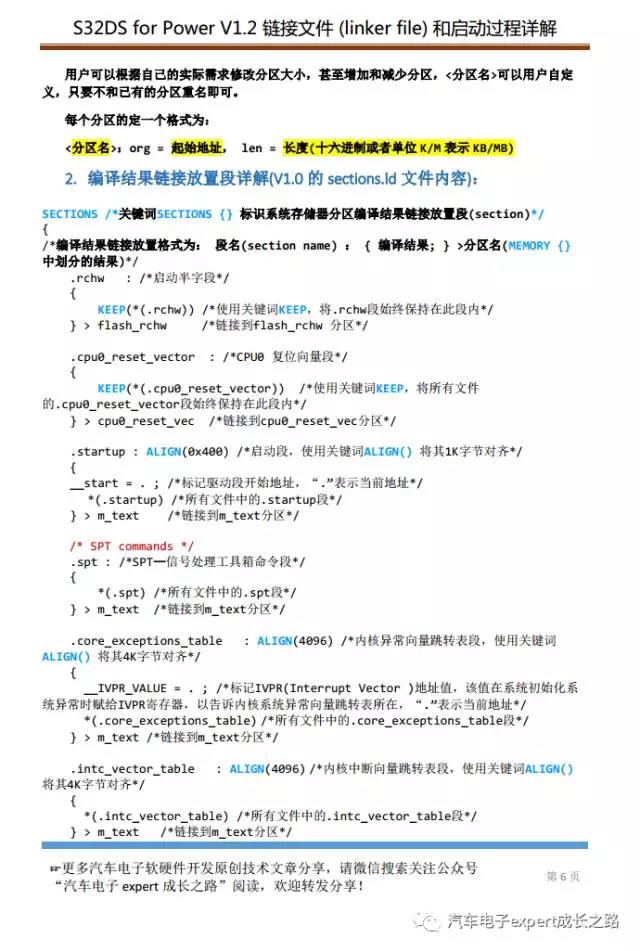

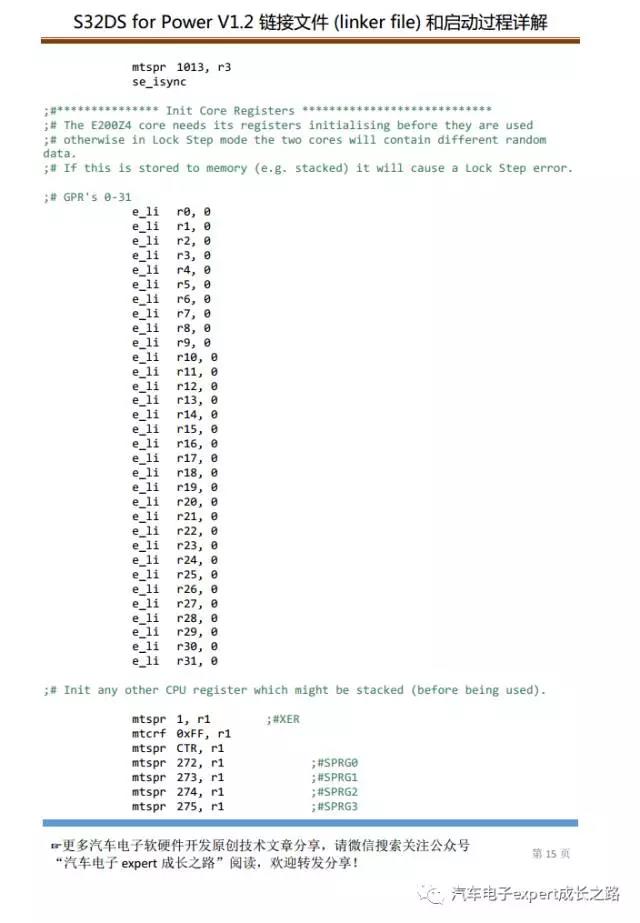

由于本文写作是使用copy工程链接文件和启动文件，添加注释的方式进行详解，而微信手机上，限于屏幕宽度会做自动调整，从而会严重影响阅读。因为我将剩下的详解部分做成了PDF文档，并截图插入，这样方便大家阅读：
