Vivado Implementation 1 : Implementation introduction

第一次发文，先自我介绍一下，我在某IC公司从事FPGA原型验证工作，使用的都是Virtex7 2000T型的FPGA，所以对Vivado有比较深入的接触。总体来讲，Vivado的功能比ISE要强大很多，但也确实有不少缺陷，而且也比较难上手。

我在Vivado的使用中，主要是用Vivado来实现Implemation，并不用它来synthesis，也不用它来simulation。synthesis tool我选用的是synplify，所以我的这些文章里都是以用synplify synthesis的netlist来run implementation flow的，Vivado版本为2014.4。

1.Create Project

Create Project有GUI和tcl两种模式，我们先介绍GUI模式。对于新手推荐使用GUI，当比较熟悉的时候建议尝试tcl，会极大地提高工作效率。

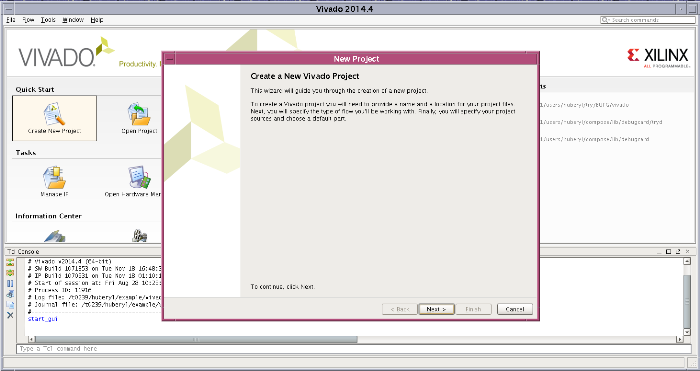

Create New Project

如果勾选“Create project subdirectory”，则会以Project name为名字再创建一级子目录。

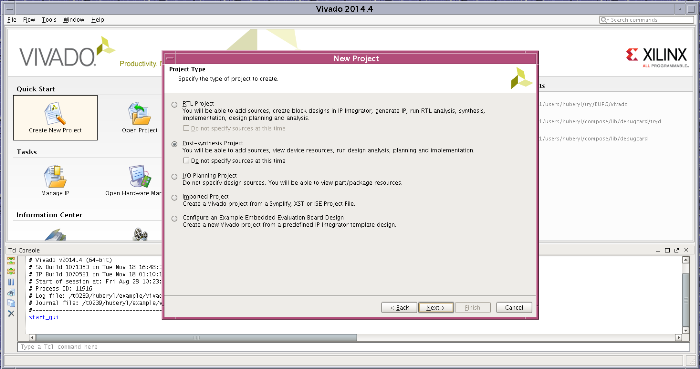

选择Post-synthesis Project。在这里顺便介绍一下其他几个选项，RTL Project就是以rtl为input，也就是说要使用Vivado来synthesis。I/O Planning Project比较特殊，无需rtl，在我看来主要是用于项目前期了解一下器件，以及try一下pin脚分布。

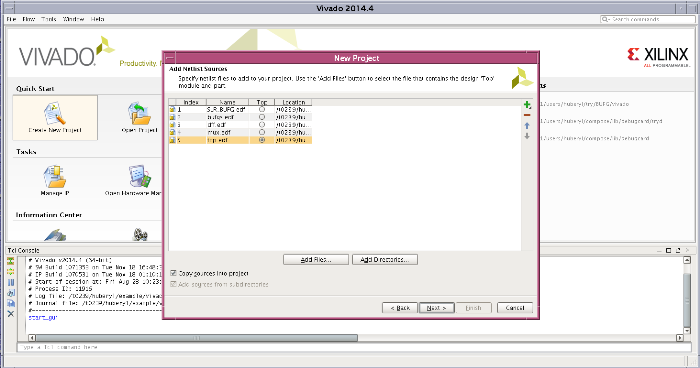

add netlist source。注意，一定要指定top netlist，在我这个例子里就叫top.edf。另外，”Copy sources into project”，是默认勾选的，建议将netlist copy到vivado目录下。

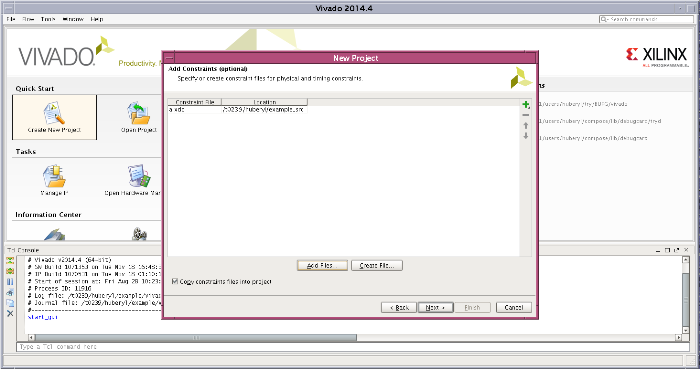

add constraints。如果有多个constraint，那么是按照顺序来执行的。另外，同样默认勾选了”Copy constraints files into project”。

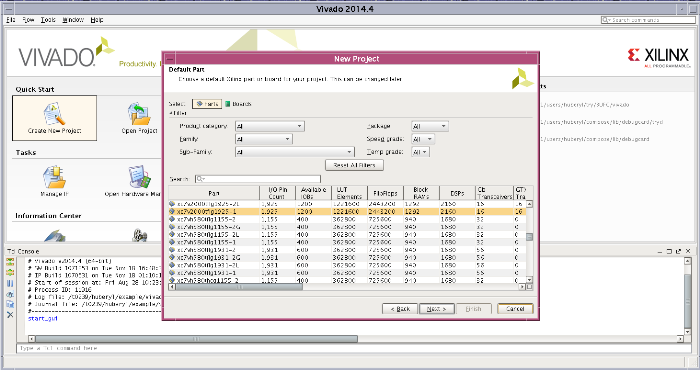

选择器件

2.Prepare Implementation

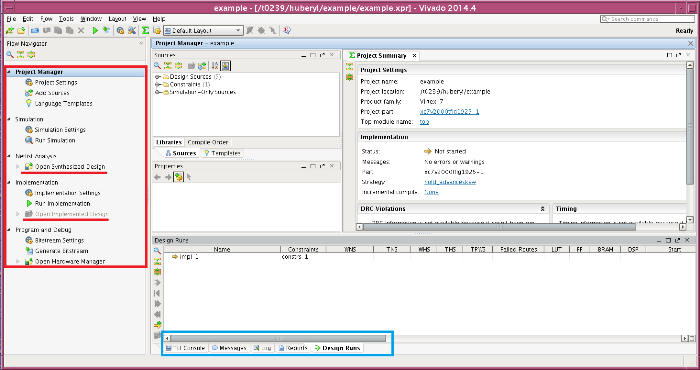

刚刚create project之后，如下图。下方的蓝框，显示不同的信息，比较重要的是Tcl Console，你所做的每一步，都在这个窗口将其对应的tcl显示出来，对于学习vivado tcl有很大帮助。

在这里我介绍两个极为重要的概念：Synthesized Design和Implementationed Design。

由于我的flow是使用已经综合好的netlist作为input，所以Synthesiszed Design就是input netlist。如果我们要加debug signal或是对netlist作出以下修改等等，就必须Open Synthesiszed Design，也就是红框内的那个按钮，将netlist load到memory中，才能对其进行操作，比如set up debug。

run完Implementation的netlist，成为Implementationed Design，基于这份netlist，就可以直接generate bitfile，也可以用它来进行一个ECO。

由于我们刚刚创建了project，没有run implementation，所以没有Implementationed Design。因为没有Open Synthesized Design，所以此时memory中没有任何netlist。

这个时候，在你的目录下，就会自动创建两个文件夹*.cache和*.srcs，其中*就是你的project name。netlist和constraint都存放在了srcs目录下，如果你在vivado中修改了netlist或constraint，都是对srcs下的进行修改。而如果你对源文件进行了修改，是不会自动load的，你需要手动reload一下。

3.Implementation Strategy

如果你的design很简单，那请跳过此节。

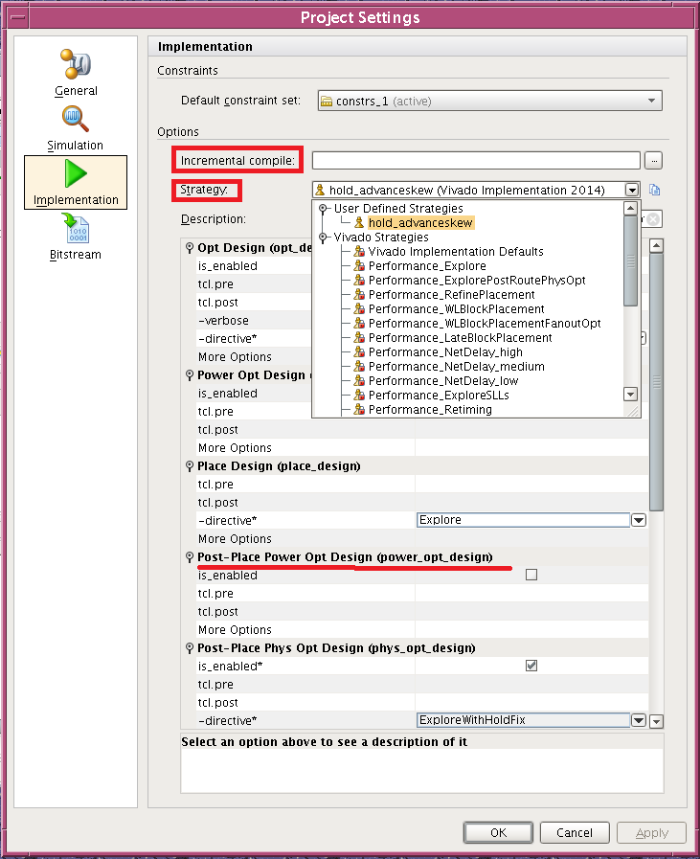

点击”Implementation Setting”，就会弹出如下界面。Implementation是一个比较复杂的过程，其中包括若干步骤，具体步骤的介绍我会单独写一篇博文来介绍(内容较多，比较复杂)。在这里我要简要介绍一些，有的步骤是必须的，而有的步骤是非必须的，比如图中的”Post-Place Power Opt Design(power_opt_design)”，如果没有勾选is_enable，那就不做这一步。而其中的”-directive”，则是由用户来指定不同的算法来实现。Vivado内部集成了很多Strategy，也就是图中的红框，用户可以自行选定，也可以自己定制最适用于自己的Strategy，比如我就定制了一个名为hold_advanceskew的Strategy。至于如何定制属于自己的专属Strategy，一方面要了解Vivado的各种Strategy，再有就是了解自己的design，多尝试集中Strategy，这样才能找到最适用于自己的Strategy。

另一个红框内的Incremental compile，是一个新功能。如果你的design只有很小的改动，那么以之前的checkpoint文件(.dcp)为指导，可以较快的完成Implementation。但我在实际使用中，发现局限较大。因为即使改动很小，一旦重新综合，很多net的名字都变了，这就造成实际的netlist改动并不小，所以并不会提升很多，甚至还会造成布线布不通的情况。不过，对于ECO，还是比较快的。

tcl.pre表示在这一步之前执行某一tcl，tcl.post表示在这一步之后执行某一tcl，这就给GUI模式下提供加载tcl提供了方便条件。在这里我介绍一个把ERROR降为Warning的tcl。在ISE中，不指定pin location是不会报ERROR的，而在Vivado中则不行，那么如果让Vivado对不指定pin location不报ERROR呢？在Bitstream的pre.tcl中，load一个tcl，命令如下：

set_property SEVERITY {Warning} [get_drc_check UCIO-1]

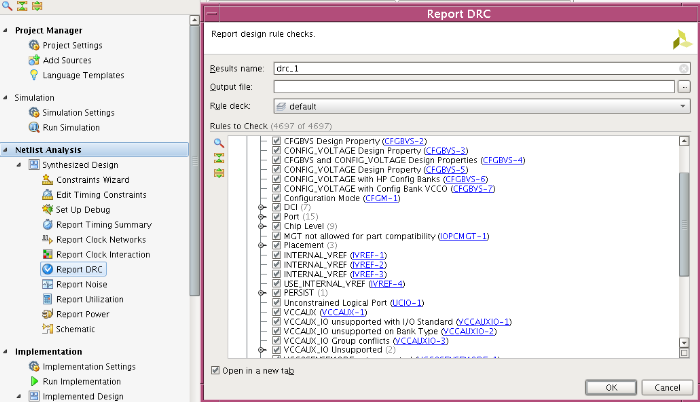

至于UCIO-1的含义，如下图。我们可以通过Report DRC来查看DRC的规则集。

4.Create multiple runs

上一节介绍了Implementation Strategy，如果我们需要对同一netlist同一constraint尝试不同strategy，或者是我们要尝试不同的constraint，是不是我们就要逐个手动run Implementation，记录结果，在进行比较呢？答案显然是否定的。

每次Create project之后，会自动Create一个runs，名字叫impl_1。我们要做的，就是Create多个runs。

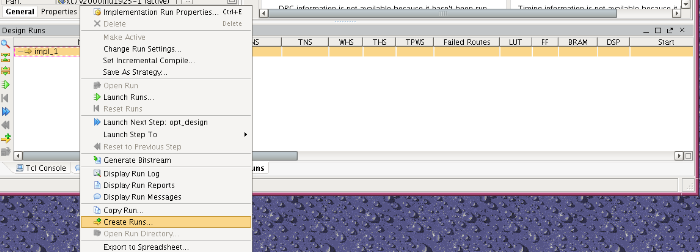

在Design runs窗口右键单击，弹出如下窗口，选择Create runs…。

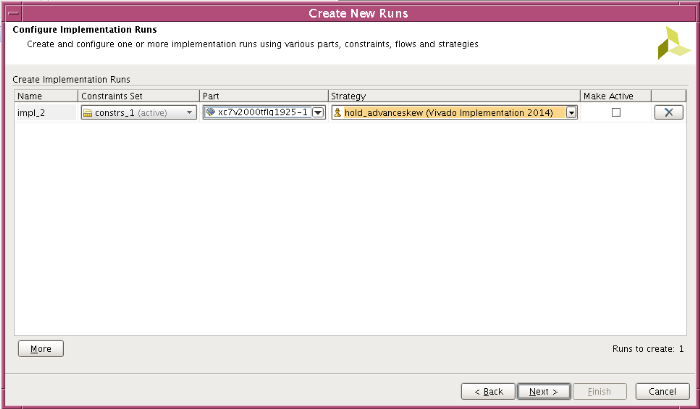

之后会弹出如下窗口，我们可以创建runs，并设置不同的constraint、Strategy。注意Make Active一项，一个project可以有多个runs，但是能有一个Make Active。导航栏的操作，都是对Make Active的runs进行的。

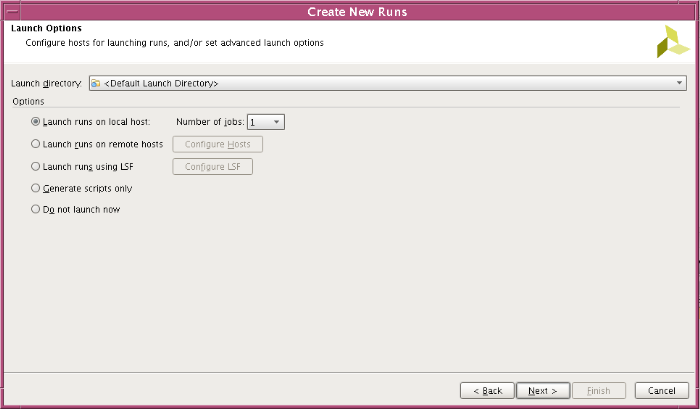

之后界面如下，Vivado可以在一台机器上并行run，也可以串行run，还可以登录远程服务器。点击Next，Create runs就完成了。

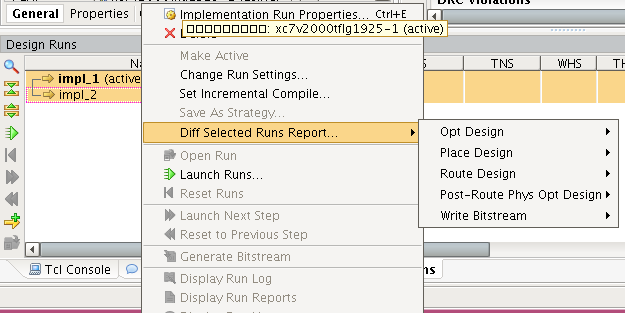

晚上的时间是极为充裕的，Create多个runs，下班前run上，第二天就都好了。不同的runs都存放在不同的目录，名字以runs的名字命名。我们还能勾选上多个runs，对比其结果有什么不同，如下图。

5.ECO

在FPGA中，有可能我们调试之后，发现只需要进行一处非常小的改动，比如对clock降频呀，把某一个逻辑取反呀等等。就需要修改RTL，重新synthesis、implementation、writebitstream。其实，Vivado的强大功能，使我们无需这么麻烦。

比如我们是用MMCM来产生clock，调试过后发现信号质量不好，想要尝试降频，我们所做的修改，实际上只是修改MMCM的一个参数，并不涉及修改连线。我们可以直接在已经生成bitfile的.dcp文件上，稍加修改即可。

刚开始使用Vivado时，我尝试过ECO。我的步骤是这样的，点击GUI中的Open Implementationed Design，然后修改相应的MMCM参数，最后点击GUI中的WriteBitstream按钮。可上板子上一测试，并没有降频。当时schedule比较紧，我就没有在做尝试，后来看了AllyZhou写的一篇Vivado ECO的文章，并阅读了大量的Xilinx User Guide，我才发现其中的问题。

首先，我先介绍一个.dcp文件。在Vivado中，记录数据的文件就是checkpoint，也就是.dcp文件。在Vivado Implementation的flow中，诸如Place、Route等等每一步都会生成一个.dcp文件。

其次，Vivado中，把Place、Route等都归入到Implementation中，所以实际上只有两大步：Implementation和WriteBitstream。当Implementation之后，如果我们点击GUI中的WriteBitstream按钮，注意，是点击按钮，这时候Vivado会load最后一个完成route的dcp文件。解释一下，首先，得是fully route的.dcp才能生成bitfile；其次route之后还有一个可选的步骤phys_opt_design，如果有run这一步，就会用这一步的.dcp，而不是route的。

所以，我之前ECO时，应该点击GUI中的WriteBitstream按钮来生成bitfile，而是应该使用tcl：write_bitstream a.bit。我没有试过修改Implementationed Design之后，保存一个.dcp文件，再点击GUI中的WriteBitstream按钮会怎样，因为我找到了更好的方法。

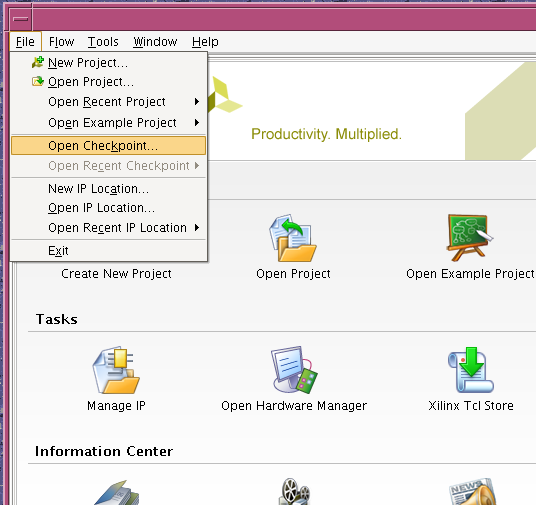

我们直接在原有的project中修改，database会比较混乱。所以，我将最后一个.dcp文件copy出来，新建一个目录，用Vivado直接打开这个.dcp文件，然后进行修改。在GUI中open checkpoint方法如下：

客观的说，Vivado在ECO方面，要比ISE时代的FPGA Editor要强大，但也确实不好入门。其实，这些方法都写在Xilinx那上千份User Guide中，但Xilinx并没有一个User Guide的目录。刚入门时，你可能都不知道如何检索出来，比较遗憾。
