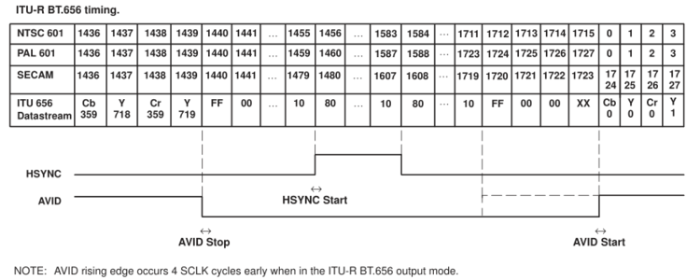

最近在做视频解码的项目，遇到一个难题，BT656解码模块写好后，想仿真看看功能是否正确，发现更本无从下手。原因是整个解码模块只有两个输入，一个时钟，一个8位的YUV4:2:2数据流，所有的行场同步信号、消影信号、奇偶场信号都嵌在YUV数据流里。如图所示：

这种情况下，如果仅仅在tb中模拟几个输入数据来测试代码，很难看到效果，毕竟一行信号就有七百多个像素之多，而且自己模拟的数据也不具有真实性，即使是对BT656的时序烂熟于心，也难免会犯错。

那么，这种情况下，我们该怎么办呢？直接上板调试？no no !大家有没有想过如果Modelsim能直接接外部器件进行实时仿真就好了。我要说这么做是可以的，但不用接外部器件。需要用到一个我们常用的工具——SignalTap!

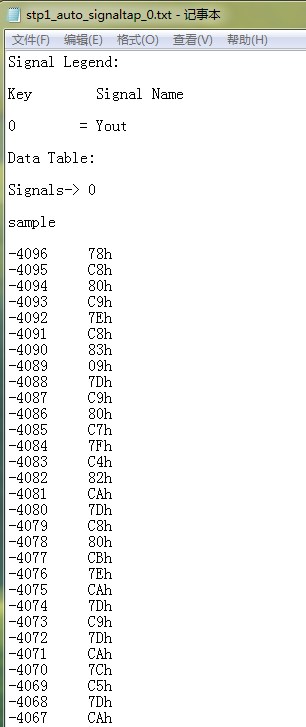

SignalTap中其实有很多好用的功能，其中一个就是波形导出功能。具体操作如下，先选择好深度，将信号抓到，在信号附近鼠标右击，会有一个选项create signaltap II list file，点击保存后，在工程目录下会自动产生一个.txt文件，里面便是你刚抓的波形，只是全部以数字的形式出现罢了。如图所示：

信号太多了，没有全部截图。

右边是信号，左边每个数对应一个采样周期。

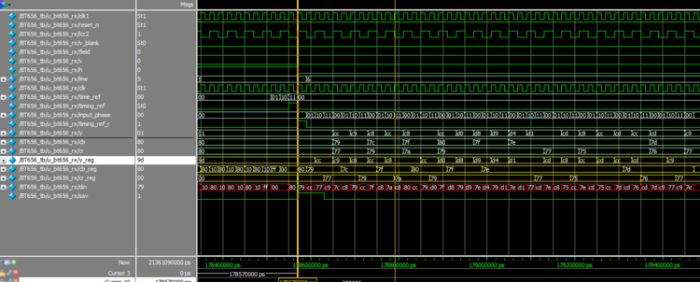

将信号数据添加到Modelsim中，便可以进行仿真了，这样的仿真结果真实可靠！
