【原创】MCF52233的四通道DMA控制器
0赞DMA DIRECT MEMORY ACCESS,直接存储器访问，简单点儿说就是在处理器不参与或者很少参与（仅提供控制功能）的情况下实现数据在存储器之间或存储器与io设备之间的批量传送。DMA控制器的作用是在大容量存储设备和内存之间传送批量数据。通常I/O外设会通过中断状态位，来告知系统数据是否已准备好或是否有对数据的请求。为了及时地响应这些事件，处理器经常会被中断。在该过程中CPU挂起当前进程，保存设备状态，服务于此事件，清除I/O请求标志，然后返回到被挂起的主进程。为避免每次事件都去中断CPU，ColdFire可使用DMA通道来响应I/O外设请求，实现对请求数据的传送，而不用每次都去中断CPU内核。
MCF52233的四通道DMA控制器具有以下特点：
1.4个独立的可编程DMA控制通道；
2.源或目的访问的地址自动对齐；
3.双地址传送；
4.每个通道都有外部请求；
5.能进行8、16和32位的数据传送或用16字节缓冲器进行128位的突发数据传送；
6.具有连续传送或周期窃取传送两种模式；源数据或目的数据具有独立的传送带宽；
7.具有独立的源地址和目的地址寄存器；
8.具有源地址和目的地址的模块寻址能力；
9.自动通道链接。

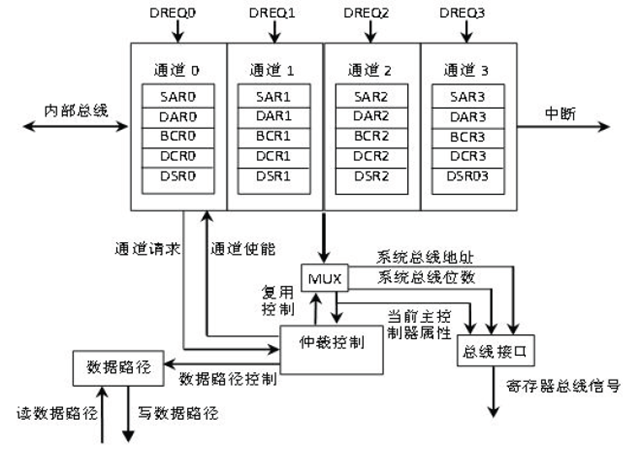

DMA功能模块框图：

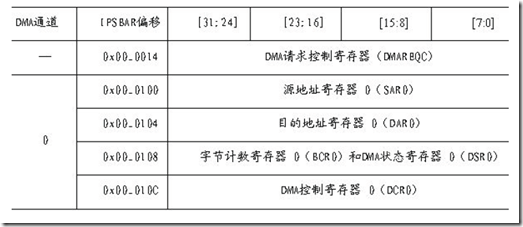

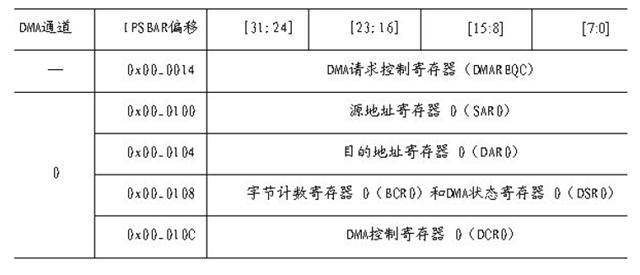

寄存器映射：
1．源地址寄存器（SARn）和目的地址寄存器（DARn）
可读/写，包含32位源和目的存储器地址或者输入/输出外设地址。
2．字节计数寄存器（BCRn）
与DMA状态寄存器共用相同的地址，低24位是字节计数寄存器字段，高8位是DMA状态寄存器。该寄存器用于写入需要传送的字节数。
3．DMA状态寄存器（DSRn）
DMA状态是8位字段，它在BCR的最高字节中。在DMA通道传送操作中，这个寄存器中的状态位用于表示成功传送或有什么地方出错。
4．DMA控制寄存器（DCRn）
该DMA控制寄存器可以控制DMA通道的所有操作。
5．DMA请求源
有10种可能的请求（4个DMA定时器和6个UART），而DMA控制器只有4个通道，每个请求都可以逻辑地连接到4个通道之一。
DMA模块支持内部请求和外部请求，分别由DMA控制寄存器DCR的START和EEXT位控制。
对于内部请求，设置DCRn的START位，使得DMA通道立即进行总线仲裁，以便于启动所请求的传送。
对于外部请求，应用软件编程设定后，在开始传送操作之前，DMA通道持续等待，直到片上外设发出请求信号。
DMA启动序列
对于相对简单的任务，设置DMA模块需要以下步骤：
（1）向SARn写入32位源地址。
（2）向DARn写入32位目的地址。
（3）向BCRn写入要传送的字节数量。
（4）通过写DCRn，设置传送过程中的相关属性。
前一段时间写的dma与uart配合发送数据的例子，
软件开发环境cw7.0.
#include "dma.h"
#include "mcf52235.h"
char receive[64];
void uart0_init(uint16 baudrate)
{
uint32 div,SYS_CLOCK;
SYS_CLOCK=60000000;
MCF_GPIO_PUAPAR=MCF_GPIO_PUAPAR_UTXD0_UTXD0|MCF_GPIO_PUAPAR_URXD0_URXD0;
//Reset Transmitter Receiver Mode Register
MCF_UART0_UCR|=(0 |MCF_UART_UCR_RESET_TX
|MCF_UART_UCR_RESET_RX
|MCF_UART_UCR_RESET_MR);
//No parity,8bit data
MCF_UART0_UMR1=(0
|MCF_UART_UMR_PM_NONE
|MCF_UART_UMR_BC_8);
//1bit stop
MCF_UART0_UMR2=(0|MCF_UART_UMR_CM_NORMAL|MCF_UART_UMR_SB_STOP_BITS_1);
//Set Rx and Tx buad by SYSTERM CLOCK
MCF_UART0_UCSR=(0|MCF_UART_UCSR_RCS_SYS_CLK|MCF_UART_UCSR_TCS_SYS_CLK);
//Mask all UART interrupts
MCF_UART0_UIMR=0;
//set buad rate
div=(SYS_CLOCK/32/baudrate);
MCF_UART0_UBG1=(unsigned char)(div>>8);
MCF_UART0_UBG2=(unsigned char)(div&0x00ff);
//Enable Tx/Rx
MCF_UART0_UCR=(0|MCF_UART_UCR_TX_ENABLED|MCF_UART_UCR_RX_ENABLED);
}
void DMA_init(void)
{
char *decadd=receive;
char i;
for(i=0;i<64;i++)
{
receive[i]=0;
}
MCF_SCM_DMAREQC=MCF_SCM_DMAREQC_DMAC0(0x8);//UART0 receive
//source address register
MCF_DMA0_SAR= 0x4000020C;
//destination address register
MCF_DMA_DAR(0)=(uint32)decadd;
//byte count
MCF_DMA0_BCR=64;
MCF_DMA0_DCR=MCF_DMA_DCR_INT //interrupt enable
|MCF_DMA_DCR_EEXT //enable external request
|MCF_DMA_DCR_CS //force a single read/write transfer per request
|MCF_DMA_DCR_SSIZE(MCF_DMA_DCR_SSIZE_BYTE)
|MCF_DMA_DCR_DINC
|MCF_DMA_DCR_DSIZE(MCF_DMA_DCR_DSIZE_BYTE);
//UART0 read
MCF_SCM_PACR2=MCF_SCM_PACR_ACCESS_CTRL1(5);
//read/write
MCF_SCM_GPACR0=MCF_SCM_GPACR_ACCESS_CTRL(6);
//interrupt enable
MCF_INTC0_IMRL&=~MCF_INTC_IMRL_MASKALL;
MCF_INTC0_IMRL&=~MCF_INTC_IMRL_INT_MASK9;
//channel 0
MCF_INTC0_ICR09=MCF_INTC_ICR_IP(3)+MCF_INTC_ICR_IL(2);
}
void uart0_putchar(char c)
{
//Wait until space is available in the FIFO
while (!(MCF_UART0_USR&MCF_UART_USR_TXRDY)) { ; }
//Send the character
MCF_UART0_UTB = (unsigned char)c;
}
unsigned char uart0_getchar()
{
//Wait until character has been received
while (!(MCF_UART0_USR & MCF_UART_USR_RXRDY))
{ };
return MCF_UART0_URB;
}
void uart0_putstr(char *str)
{
while(*str!=0) { uart0_putchar(*str++); }
}
__declspec(interrupt:0) void DMA0_handler(void)//source 9
{
uint8 int_status = MCF_DMA0_DSR;
if(int_status & MCF_DMA_DSR_DONE)
{
if(int_status & MCF_DMA_DSR_CE) { uart0_putstr("configuration error\n"); }
else if(int_status & MCF_DMA_DSR_BED) { uart0_putstr("destination bus error\n"); }
else if(int_status & MCF_DMA_DSR_BES) { uart0_putstr("source bus error\n"); }
else {
uart0_putstr("dma0 transfer done\n");
uart0_putstr(receive);
}
//clear DMA0 interrupt
MCF_DMA0_DCR&=~MCF_DMA_DCR_EEXT;
MCF_DMA0_DSR |= MCF_DMA_DSR_DONE;
MCF_DMA_DAR(0)=(uint32)receive;
MCF_DMA0_BCR=64;
MCF_DMA0_DCR|=MCF_DMA_DCR_EEXT;
}
if(int_status & MCF_DMA_DSR_BSY) { uart0_putstr("busy\n"); }
if(int_status & MCF_DMA_DSR_REQ) { uart0_putstr("transfer remaining but channel not selected\n");}
}
